DL∕T 2309-2021 电力工程用缓释型离子接地装置施工工艺导则.pdf

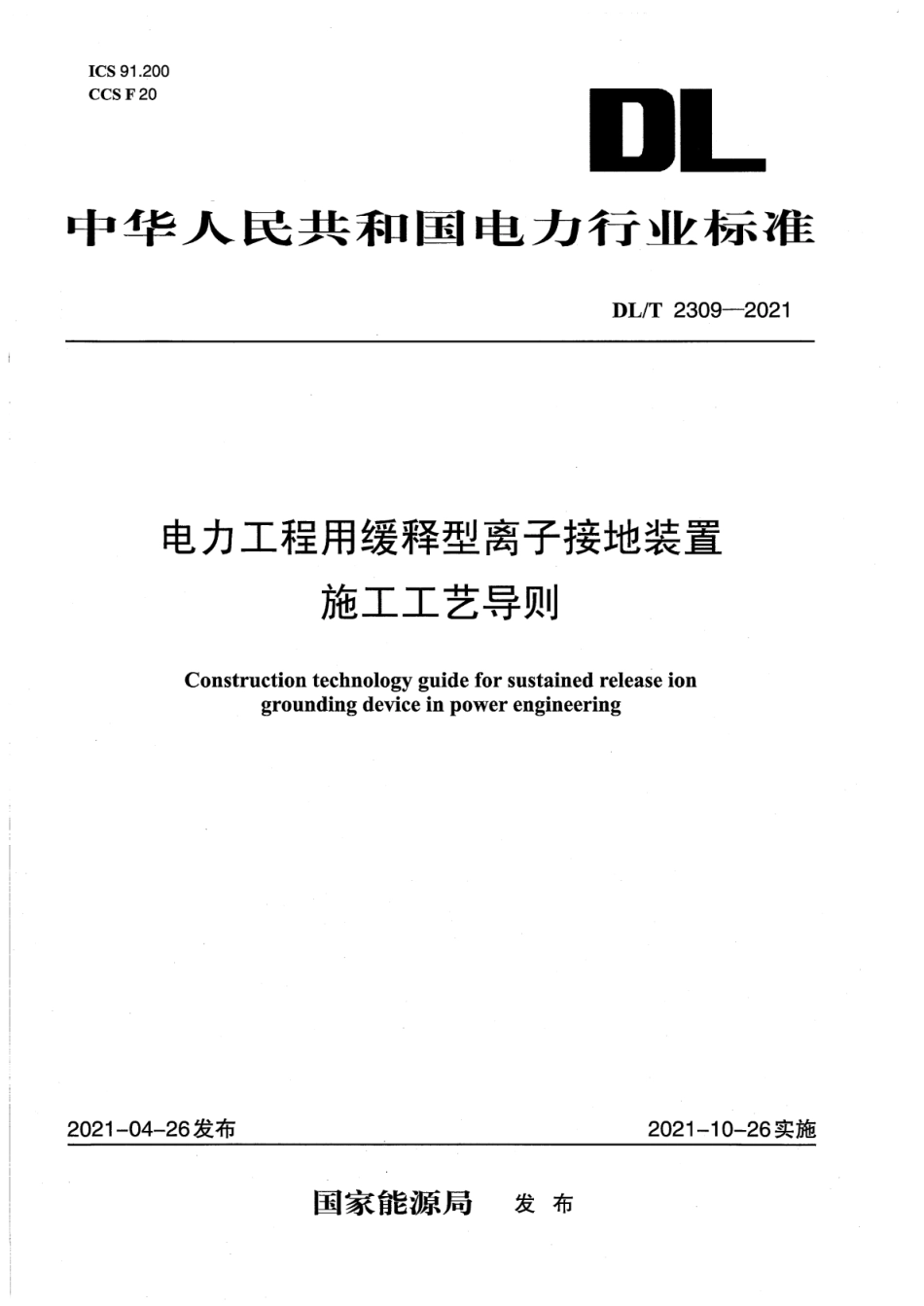

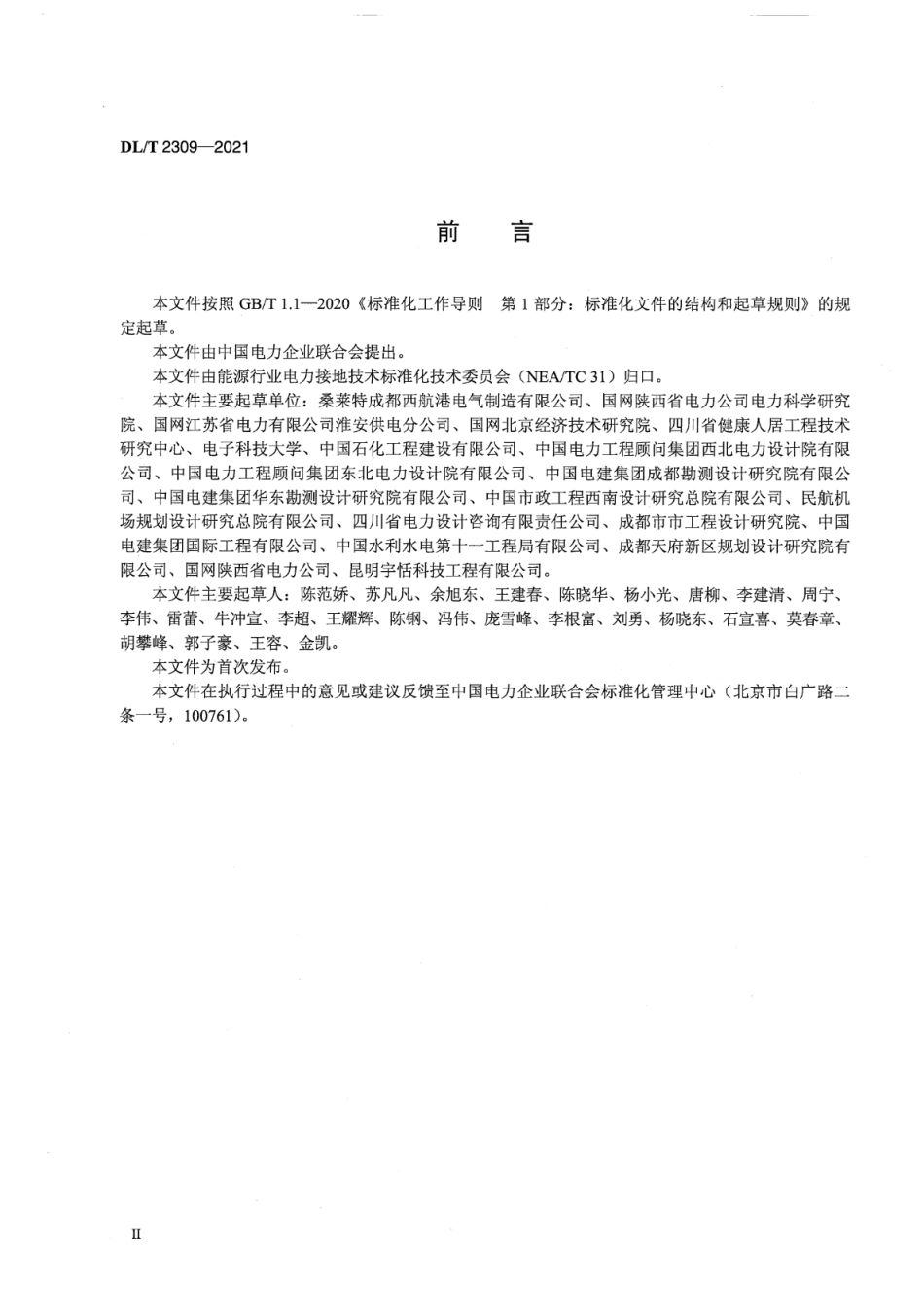

ICS91.200CCS F20D中华人民共和国电力行业标准DL/T2309-2021电力工程用缓释型离子接地装置施工工艺导则Construction technology guide for sustained release iongrounding device in power engineering2021-04-26发布2021-10-26实施国家能源局发布DL/T23092021前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国电力企业联合会提出。本文件由能源行业电力接地技术标准化技术委员会(NEA/TC31)归口。本文件主要起草单位：桑莱特成都西航港电气制造有限公司、国网陕西省电力公司电力科学研究院、国网江苏省电力有限公司淮安供电分公司、国网北京经济技术研究院、四川省健康人居工程技术研究中心、电子科技大学、中国石化工程建设有限公司、中国电力工程顾问集团西北电力设计院有限公司、中国电力工程顾问集团东北电力设计院有限公司、中国电建集团成都勘测设计研究院有限公司、中国电建集团华东勘测设计研究院有限公司、中国市政工程西南设计研究总院有限公司、民航机场规划设计研究总院有限公司、四川省电力设计咨询有限责任公司、成都市市工程设计研究院、中国电建集团国际工程有限公司、中国水利水电第十一工程局有限公司、成都天府新区规划设计研究院有限公司、国网陕西省电力公司、昆明宇恬科技工程有限公司。本文件主要起草人：陈范娇、苏凡凡、余旭东、王建春、陈晓华、杨小光、唐柳、李建清、周宁、李伟、雷蕾、牛冲宣、李超、王耀辉、陈钢、冯伟、庞雪峰、李根富、刘勇、杨晓东、石宣喜、莫春章、胡攀峰、郭子豪、王容、金凯。本文件为首次发布。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761).DL/T2309-20213.2外填料external filling包裹在金属管体周围，能降低装置的接地电阻并延缓金属管体腐蚀的一种材料。来源：DL/T1314一2013,3.23.3内填料internal filling填充于金属管体内部，并通过金属管体缓慢释放离子到周围土壤中，降低接地装置周围土壤电阻率的一种材料。来源：DL/T1314一2013,3.3，有修改3.4放热焊接exothermic welding利用金属氧化物和铝之间的氧化还原反应，释放出大量的热量和高温熔融金属来进行焊接的方法。来源：DL/T1314-2013,3.44一般要求4.1缓释型离子接地装置应符合DL/T1314的规定。4.2缓释型离子接地装置连接线的连接应满足动热稳定性的要求。4.3缓释型离子接地装置施工安全技术措施，应符合GB50870的规定。施工时，应避免对已有地下设施的破坏和对已投运电力设备安全产生影响。4.4缓释型离子接地装置施工过程中，应采取环境保护措施。对空气质量的影响，应符合GB3095的规定。对土壤环境质量的影响，应符合GB15618的规定。4.5缓释型离子接地装置的设计寿命应与地面工程的使用年限一致。5施工准备5.1施工方案5.1.1根据施工图纸和施工现场情况，编制施工方案。51.2施工方案应包括缓释型离子接地装置的布置定点、施工流程及施工工艺等内容。51.3缓释型离子接地装置的布置定点，应依据设计图纸，结合现场实际情况，因地制宜地确定。施工前施工单位应加强与建筑工程、电气工程的作业协调。5.1.4缓释型离子接地装置的施工流程可包括施工准备、接地沟开挖与钻孔、缓释型离子接地装置安装、缓释型离子接地装置与接地网连接、连接接头防腐蚀处理、接地沟槽的回填、施工验收等。5.1.5钻孔施工前应评估塌陷风险，必要时，采取塌陷防范措施。51.6接地沟槽开挖的宽度、深度，钻孔的深度、直径，应符合设计要求。5.2施工设备5.2.1外填料需要调和搅拌时，宜使用手持式低速搅拌器、滚筒式搅拌机进行混料。滚筒式搅拌机的滚筒容积宜大于100L。5.2.2金属管体采用垂直形式和斜井形式安装时，设备钻孔能力应满足对孔径、孔深、地质结构、施工效率的实际需要。5.2.3多根金属管体连接，必要时，应配置金属管体防坠落保护装置。5.2.4连接线使用放热焊接连接时，放热焊剂和放热模具应与连接方式和导体规格配套。2
