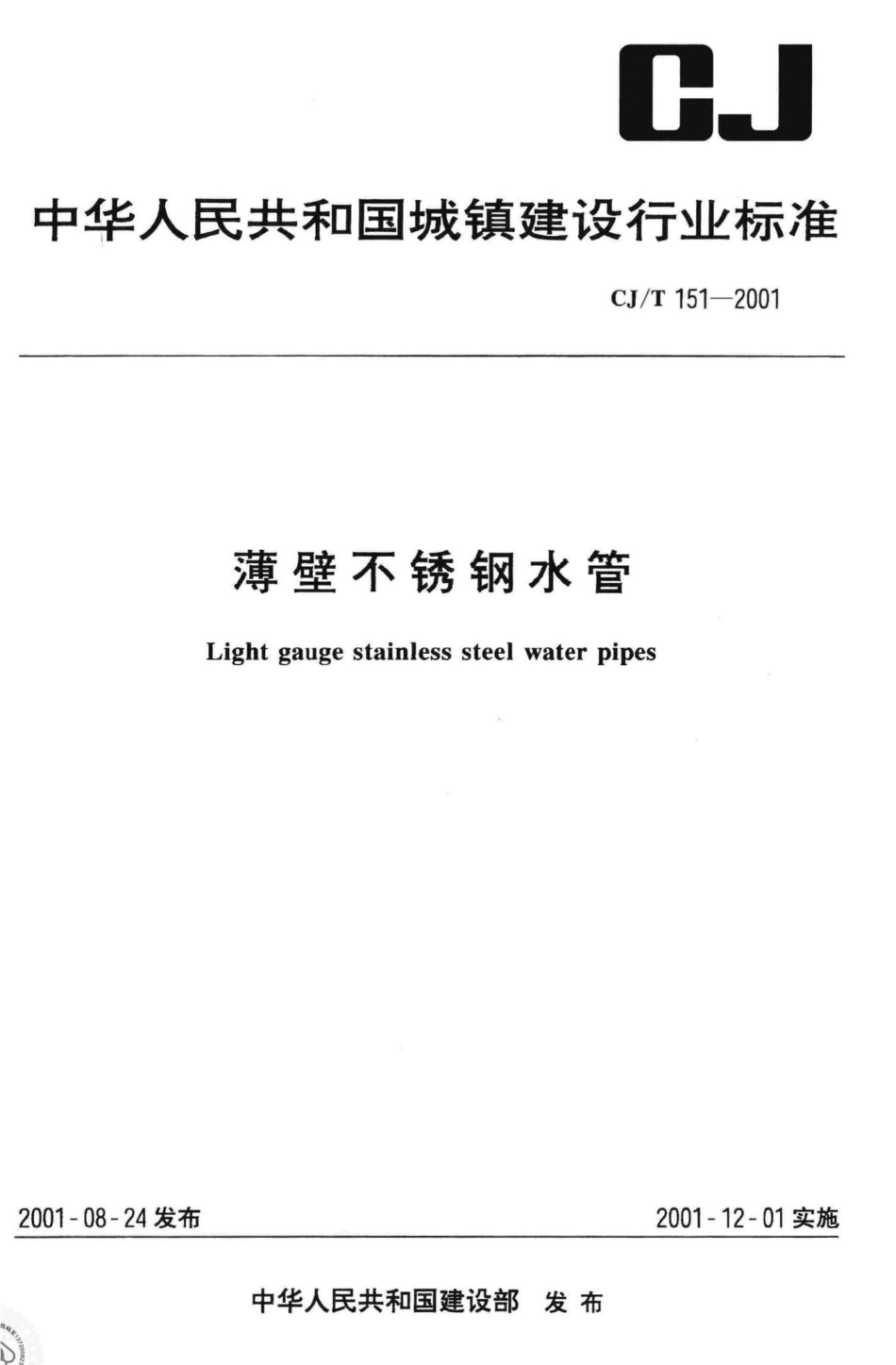

T151-2001：薄壁不锈钢水管.pdf

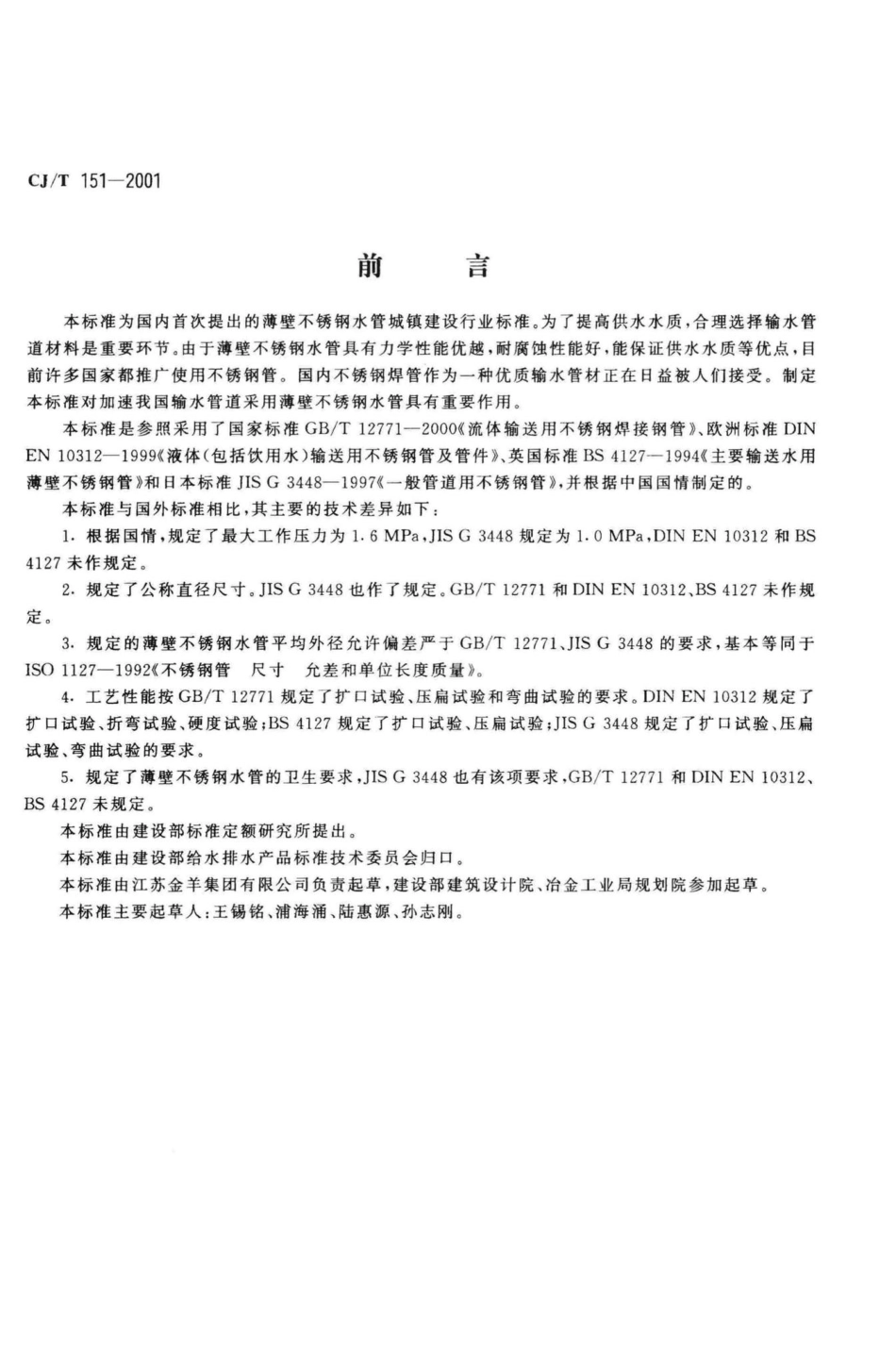

CJ/T151-2001前言本标准为国内首次提出的薄壁不锈钢水管城镇建设行业标准。为了提高供水水质，合理选择输水管道材料是重要环节。由于薄壁不锈钢水管具有力学性能优越，耐腐蚀性能好，能保证供水水质等优点，目前许多国家都推广使用不锈钢管。国内不锈钢焊管作为一种优质输水管材正在日益被人们接受。制定本标准对加速我国输水管道采用薄壁不锈钢水管具有重要作用。本标准是参照采用了国家标准GB/T12771一2000流体输送用不锈钢焊接钢管、欧洲标准DINEN10312一1999液体（包括饮用水）输送用不锈钢管及管件、英国标准BS4127一1994主要输送水用薄壁不锈钢管和日本标准JISG3448一1997一般管道用不锈钢管，并根据中国国情制定的。本标准与国外标准相比，其主要的技术差异如下：1.根据国情，规定了最大工作压力为1.6MPa,JISG3448规定为1.0MPa,DIN EN10312和BS4127未作规定。2.规定了公称直径尺寸。JISG3448也作了规定。GB/T12771和DIN EN10312、BS4127未作规定。3.规定的薄壁不锈钢水管平均外径允许偏差严于GB/T12771、JISG3448的要求，基本等同于IS01127一1992不锈钢管尺寸允差和单位长度质量。4.工艺性能按GB/T12771规定了扩口试验、压扁试验和弯曲试验的要求。DIN EN10312规定了扩口试验、折弯试验、硬度试验；BS4127规定了扩口试验、压扁试验；JISG3448规定了扩口试验、压扁试验、弯曲试验的要求。5.规定了薄壁不锈钢水管的卫生要求，JISG3448也有该项要求，GB/T12771和DIN EN10312、BS4127未规定，本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准技术委员会归口。本标准由江苏金羊集团有限公司负责起草，建设部建筑设计院、冶金工业局规划院参加起草。本标准主要起草人：王锡铭、浦海涌、陆惠源、孙志刚。中华人民共和国城镇建设行业标准薄壁不锈钢水管CJ/T151-2001Light gauge stainless steel water pipes1范围本标准规定了公称直径不大于150mm的薄壁不锈钢水管（以下简称水管）的要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于工作压力不大于1.6MPa,输送饮用净水、生活饮用水、热水和温度不大于135的高温水等管道用薄壁不锈钢水管，其他如海水、空气、医用气体等管道亦可参照使用。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T222一1984钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223钢铁及合金化学分析方法GB/T228一1987金属拉伸试验法GB/T241一1990金属管液压试验方法GB/T242一1997金属管扩口试验方法GB/T244一1997金属管弯曲试验方法GB/T246一1997金属管压扁试验方法GB/T4239一1991不锈钢和耐热钢冷轧钢带GB/T6397一1986金属拉伸试验试样GB/T7735一1995钢管涡流探伤检验方法GB/T12771一2000流体输送用不锈钢焊接钢管GB/T17219一1998生活饮用水输配水设备及防护材料的安全性评价标准YB/T5090一1993不锈钢热轧钢带3要求3.1材料3.1.1水管的材料牌号见表1。表1水管的材料牌号牌号用途0Cr18Ni9(304)饮用净水、生活饮用水、空气、医用气体、热水等管道用0Cr17Ni12Mo2(316)耐腐蚀性比OCrl8Ni9更高的场合00Cr17Ni14Mo2(316L)海水3.1.2化学成分中华人民共和国建设部2001-08-24批准2001-12-01实施CJ/T151-2001管材的化学成分应符合表2的规定。表2管材的化学成分%牌CSiMnPNiCrMo0Cr18Ni90.078.0011.0017.0019.000Cr17Ni12Mo20.081.002.000.0350.03010.0014.0016.0018.002.003.0000Cr17Nil4Mo20.0312.0015.003.1.3力学性能管材的抗拉强度和延伸率应符合表3的规定。表3管材的抗拉强度和延伸率牌号抗拉强度，MPa延伸率，%0Cr18Ni95200Cr17Ni12Mo23500Cr1714Mo24803.2外观水管焊缝表面应无裂缝、气孔、咬边、夹渣，内外面应加工良好，不应有超出水管璧厚负公差的划伤、凹坑和矫直痕迹等缺陷。断口应无毛刺。其余应符合GB/T12?71一2000中5.7要求。3.3尺寸及尺寸允许偏差3.3.1水管的基本尺寸应符合表4的规定表4水管的基本尺寸mm重量W,(kg/m）公称通径管子外径外径允许壁厚DND.偏差S0Cr17Ni12Mo20Cr18Ni900Cr17Ni14Mo210100.814150.6160.102020221.025.4250.828W=0.02491(D.-S)SW=0.02507(D.-S)S3532380.12401.0401.242士0.1550.850540.18621.2650.201.5702
