T216-2005：给排水用软密封闸阀.pdf

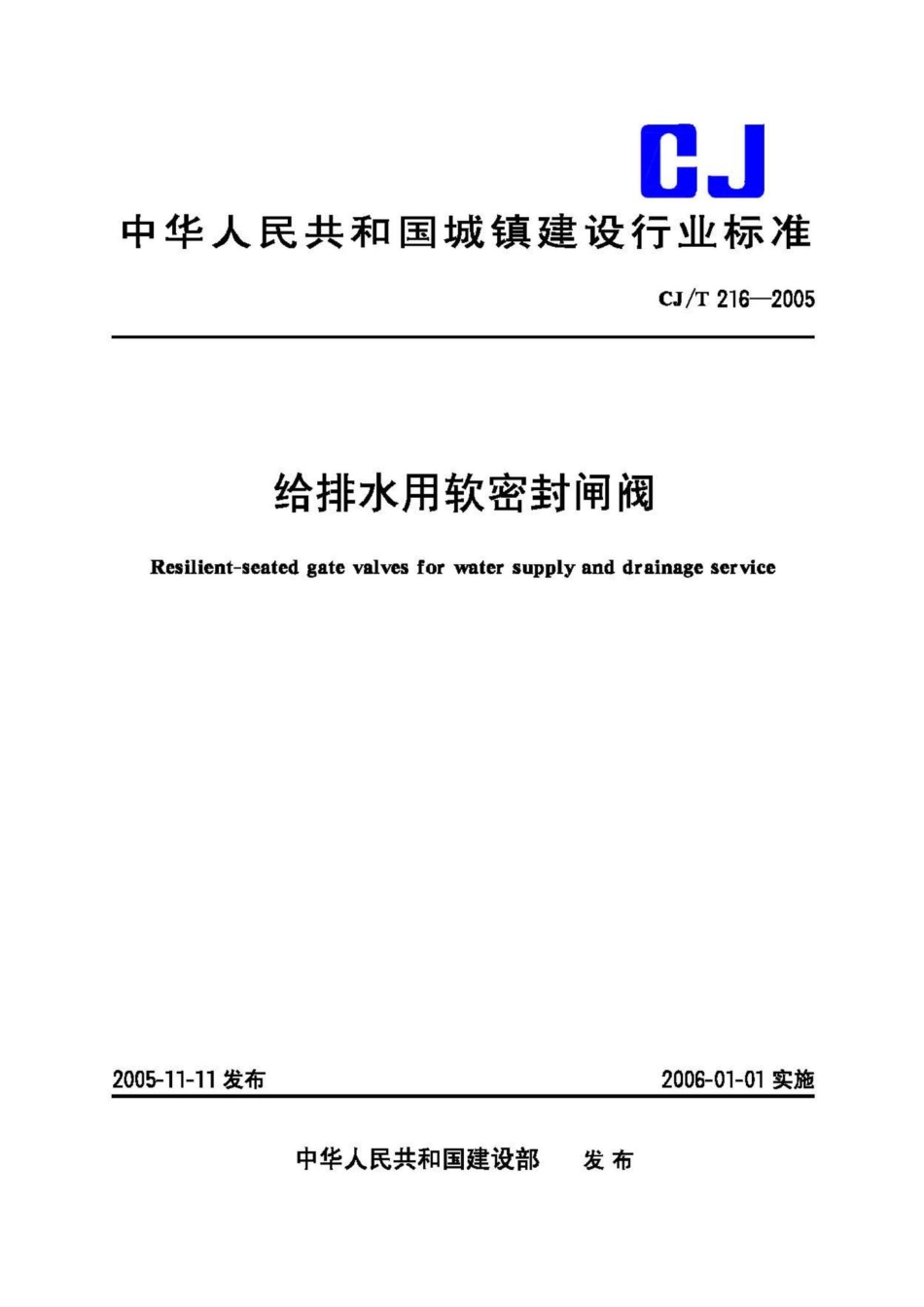

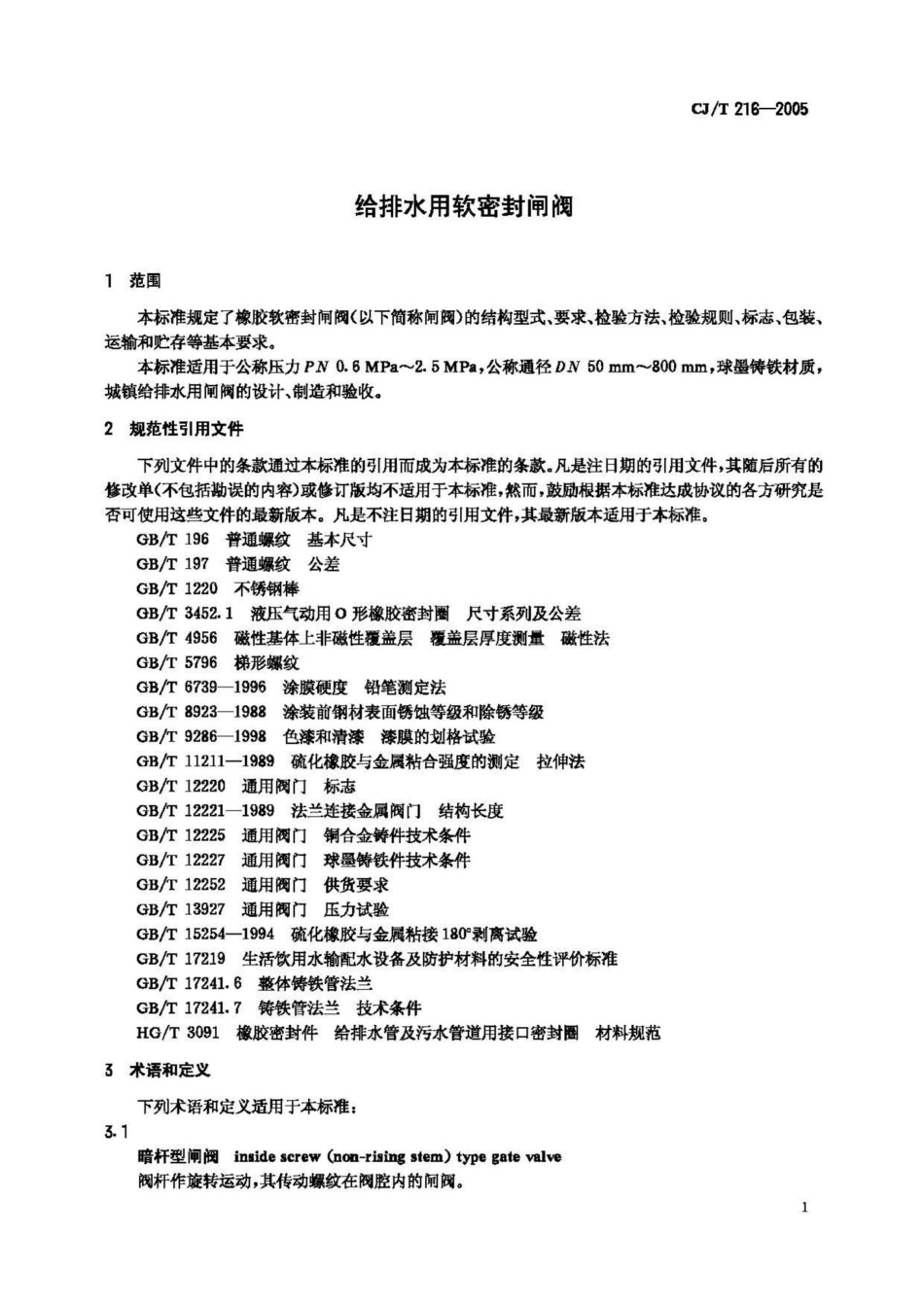

CJ中华人民共和国城镇建设行业标准cJ/T216-2005给排水用软密封闸阀Resilient-seated gate valves for water supply and drainage ser vice2005-11-11发布2006-01-01实施中华人民共和国建设部发布cJ/T216-20053.2明杆型闸阀outside screw(rising stem)type gate valve阀杆作升降运动，其传动螺纹在阀腔外的闸阀。3.3弹性闸板resilient gate内部骨架为球墨铸铁整体铸造，骨架内外表面全部包覆橡胶，密封面在关闭时产生弹性变形的一种闸板。3.4软密封resilient-seat弹性闸板与平底阀座（与阀体整体铸造）组成的一种闸阀密封结构。3.5轴封stem sealing在阀盖（或阀体）上，充填密封圈，用来阻止阀杆处渗漏的结构。3.6传动帽stem cap通过扳手将启闭力传递到阀杆或驱动装置上的方锥形零件。4结构型式闸阀的结构型式应为下列中的一种：a)暗杆型，如附录A所示；b)明杆型，如附录B所示。5要求5.1设计5.1.1基本要求5.1.1.1阀体、闸板必须具有导轨或导轨槽，以防止闸阀未全关时闸板密封面被磨损或损伤。5.1.1.2阀体与阀盖间用碳钢螺钉连接时，宜采用螺钉沉孔并用蜡胶封口等结构，避免暴露在水和空气中锈蚀。5.1.1.3闸阀处于全开状态时，沿阀门流道方向，闸板和阀杆的投影不应有与阀门流道的投影相重合的部分。5.1.2阀体5.1.2.1阀体的壁厚宜符合附录C的规定。5.1.2.2阀座应与阀体整体铸造。法兰连接的闸阀，法兰应与阀体整体铸造。5.1.2.3阀体底部不应有凹槽，阀座处流道内径应与公称通径一致。5.1.3阀盖5.1.3.1阀盖的壁厚宜符合附录C的规定。5.1.32公称通径DN200mm及以上的闸阀，可在阀盖顶部设排气孔。排气孔应设置凸台并加工出内螺纹，以便在试验完毕后用金属管堵封实。5.1.3.3公称通径DN200mm及以上的闸阀，应在阀盖上安装吊环，吊环应能够承受整台闸阀的重量。5.1.4闸板5.1.4.1闸板应为弹性闸板，其骨架为球墨铸铁整体铸造，骨架内外表面全部包覆橡胶。采用模压硫化成型工艺，硫化后的橡胶不应有气泡、裂纹、疤痕、创伤、铸铁外露等缺陷。2
