T225-2007：预应力混凝土用金属波纹管.pdf

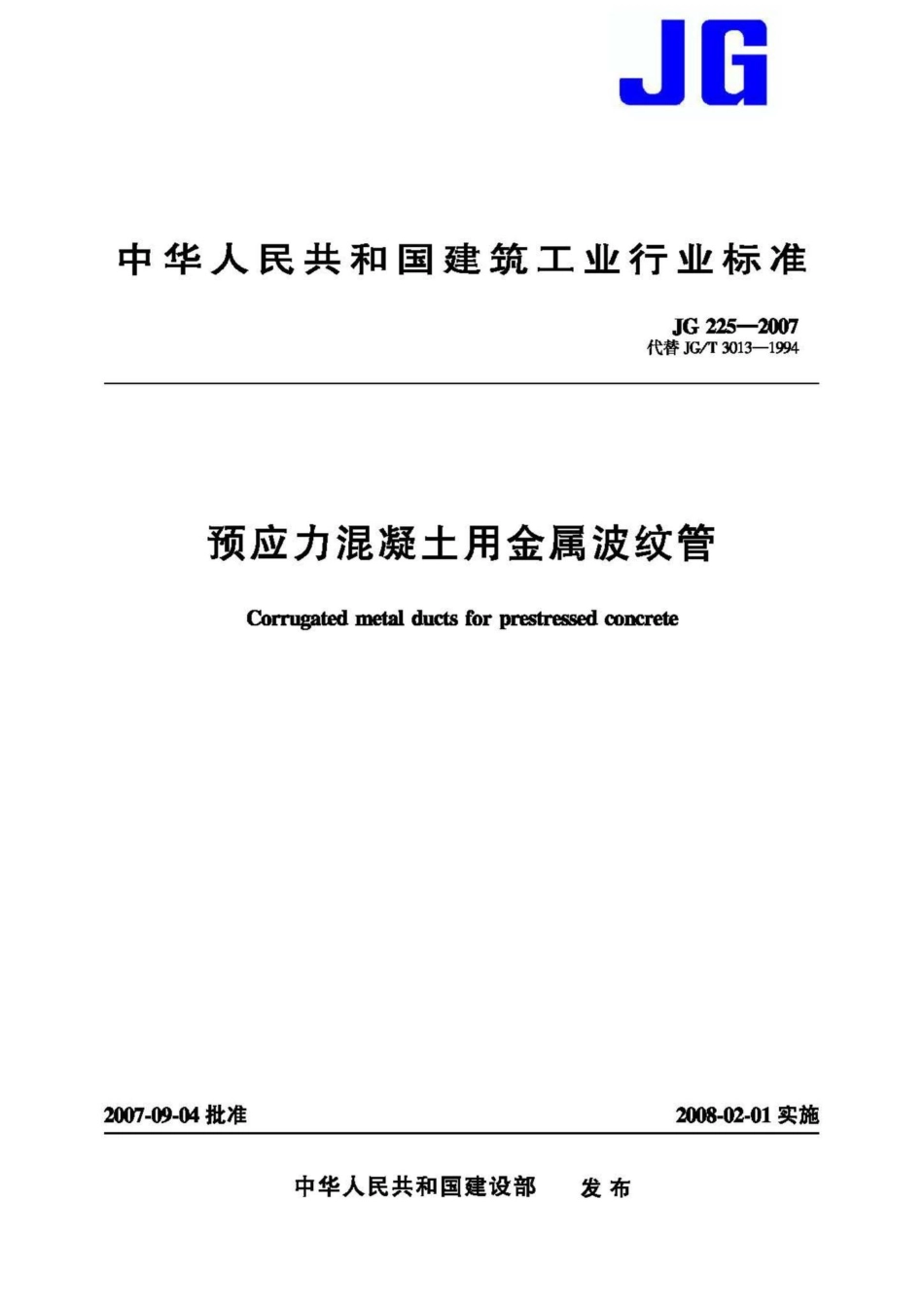

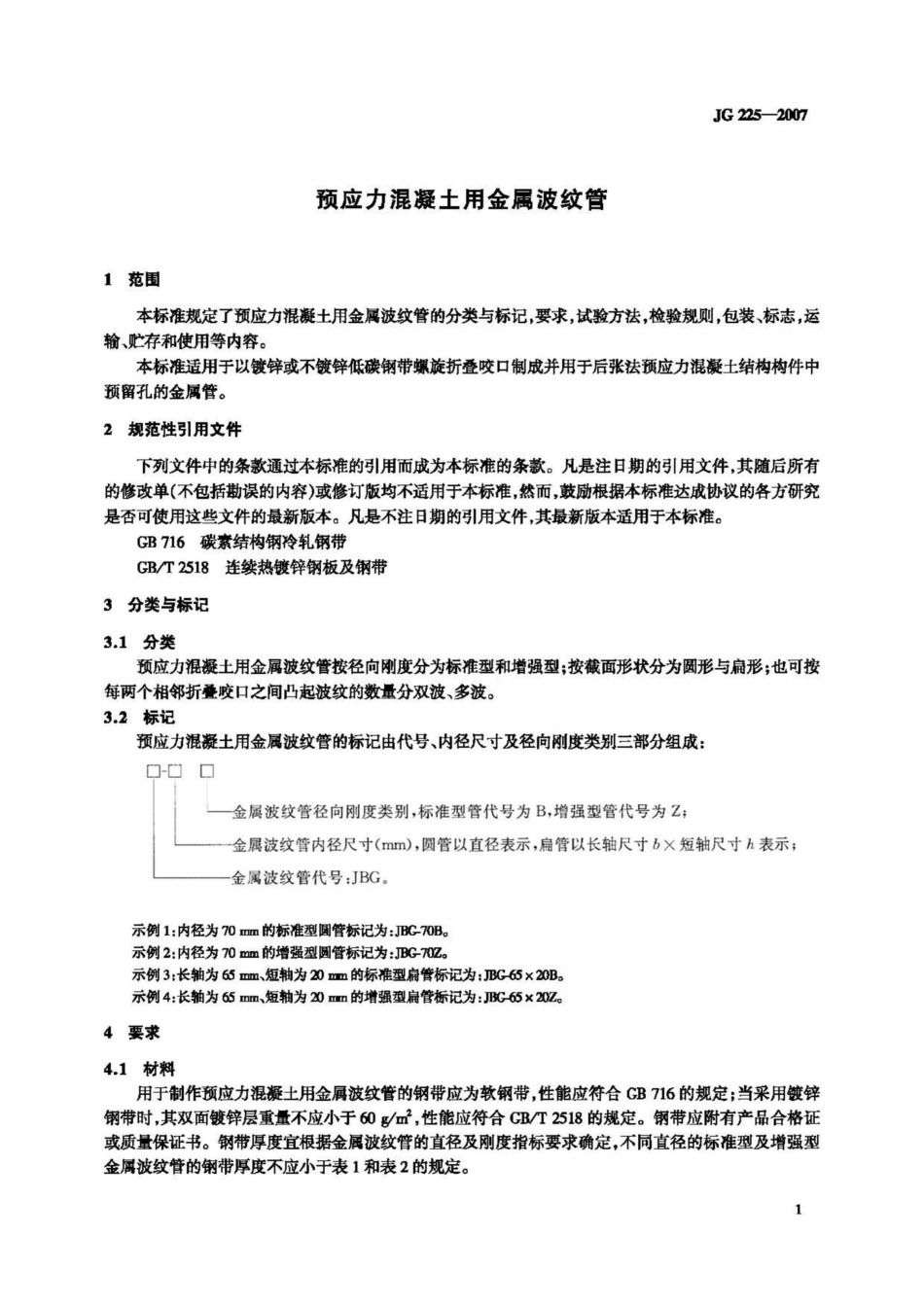

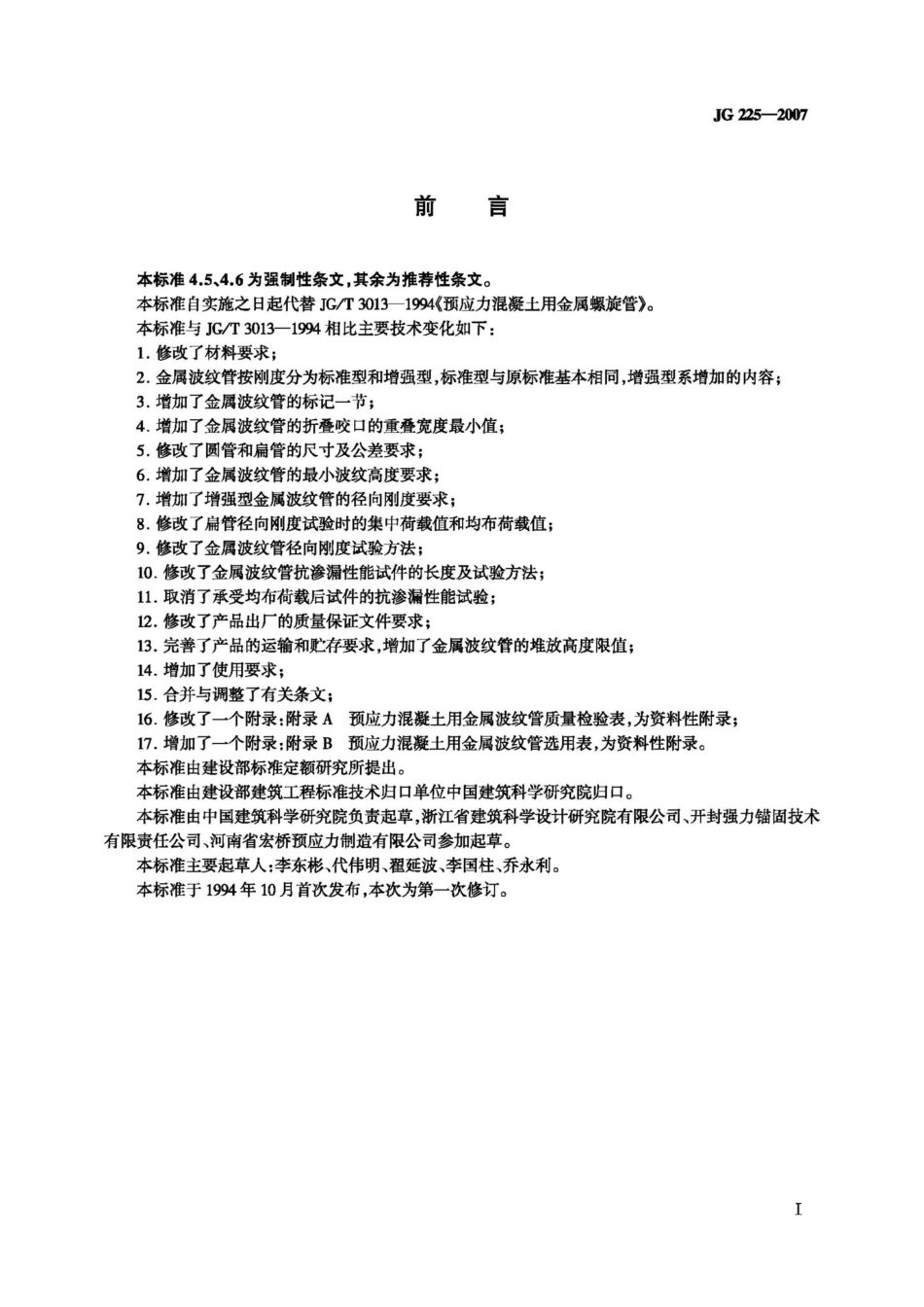

JG中华人民共和国建筑工业行业标准JG225-2007代替JG/T3013一1994预应力混凝土用金属波纹管Corrugated metal ducts for prestressed concrete2007-09-04批准2008-02-01实施中华人民共和国建设部发布JG225-20074.4.3预应力混凝土用金属波纹管的波纹高度。应根据管径及径向刚度要求确定，其波纹高度不应小于表5的规定，波纹高度如图2所示。表5金属波纹管的波纹高度单位为毫米圆管内径40455055606670758085909596102最小波纹高度五。2.52.52.52.52.52.52.52.52.52.52.52.53.03.0图2金属波纹管波纹高度示意图4.4.4预应力混凝土用金属波纹管外径尺寸、长度及其允许偏差由供需双方协议确定。4.5径向刚度预应力混凝土用金属波纹管径向刚度应符合表6规定。表6金属波纹管径向刚度要求粮面形状圆形扁形标准型集中荷被N800500增强型标准型均布荷载NF=0.31dPF=0.15d增强型d75mm0.20标准型0.20d75 mm0.15d75mm0.10增强型60.15d73m0.08表中：圆管内径及扁管短轴长度均为公称尺寸：F均布荷载值，Nd一圆管内径，m;4。一扁管等效内径，mm,4=b+】:&一内径变形比，5=学或5=兴式中4d外径变形值。4.6抗渗漏性能在规定的集中荷载作用后或在规定的弯曲情况下，预应力混凝士土用金属波纹管允许水泥浆泌水渗出，但不得渗出水泥浆。5试险方法5.1外观要求用肉眼检查。5.2尺寸检查测量工具：内外径尺寸用游标卡尺；钢带厚度用螺旋千分尺；长度用钢卷尺：波纹高度用游标卡尺。测量方法：圆管内径尺寸为试件相互垂直的两个直径的平均值；扁管长、短轴方向内径尺寸为试件两端尺寸的平均值：钢带厚度及波纹高度为试件两端实测值的平均值。测量时应避开端部切口位置。
