T520-2017：齿环卡压式薄壁不锈钢管件.pdf

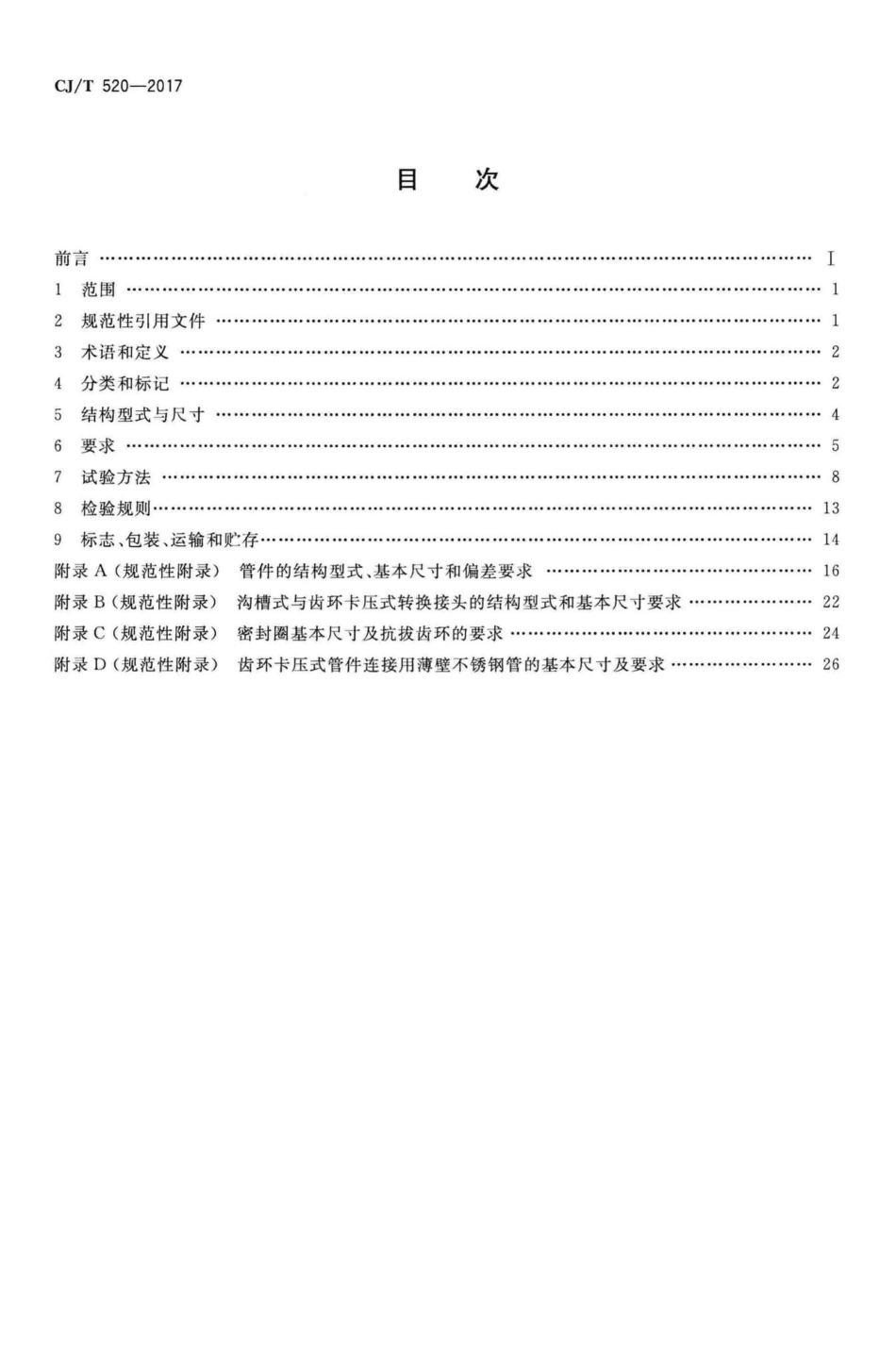

CJ/T520-2017目次前言1范围12规范性引用文件13术语和定义24分类和标记25结构型式与尺寸6要求57试验方法8检验规则139标志、包装、运输和贮存14附录A(规范性附录)管件的结构型式、基本尺寸和偏差要求16附录B(规范性附录)沟槽式与齿环卡压式转换接头的结构型式和基本尺寸要求22附录C（规范性附录)密封圈基本尺寸及抗拔齿环的要求24附录D(规范性附录)齿环卡压式管件连接用薄壁不锈钢管的基本尺寸及要求26CJ/T520-2017齿环卡压式薄壁不锈钢管件1范围本标准规定了齿环卡压式薄壁不锈钢管件的分类和标记、结构型式与尺寸、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于输送液体介质时公称压力不大于2.5MPa、温度不大于110，输送气体介质时公称压力不大于1.6MP,公称尺寸不大于DN100,用于输送生活用水（冷水、热水）、饮用净水、医用气体、供热、压缩空气、惰性气体、燃气、燃油等齿环卡压式薄壁不锈钢管路使用的设计、制造和验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.16钢铁及合金化学分析方法变色酸光度法测定钛量GB/T223.25钢铁及合金化学分析方法丁二酮肟重量法测定镍量GB/T223.28钢铁及合金化学分析方法a安息香肟重量法测定钼量GB/T223.37钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氨量GB/T223.40钢铁及合金铌含量的测定氯磺酚S分光光度法GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.62钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T1954铬镍奥氏体不锈钢焊缝铁素体含量测量方法GB/T2100一般用途耐蚀钢铸件GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T3280不锈钢冷轧钢板和钢带GB/T4334一2008金属和合金的腐蚀不锈钢晶间腐蚀试验方法GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T6394金属平均晶粒度测定方法GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T10125人造气氛腐蚀试验盐雾试验GB/T11170不锈钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T12771流体输送用不锈钢焊接钢管GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T18851无损检测渗透检验标准试块GB/T19228.3不锈钢卡压式管件组件第3部分：0形橡胶密封圈1C/T520-2017GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）GB/T20124钢铁氮含量的测定惰性气体熔融热导法（常规方法）GB/T23658一2009弹性体密封圈输送气体燃料和烃类液体的管道和配件用密封圈的材料要求GB/T25150工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法蓝点法GB/T27572一-2011橡胶密封件110热水供应管道的管接口密封圈材料规范GB/T31211无损检测超声波检测总则CJ/T151薄壁不锈钢管3术语和定义3.1齿环卡压式连接press connection with clamp ring采用带有抗拔齿环、弹性橡胶O型密封圈的承口管件连接管道，用专用卡压式工具压紧管口而起密封和紧固作用的一种连接方式3.2双承弯double drop elbow两侧采用双落设计，管件两侧可同时供水促进管道未端水体流动的种管件。3.3支路循环管件venturi nozzle一种插入管件内，能使旁侧管路加快循环的管件，3.4防漏卡性能missing press prevention在较低压力下，能快速检验出管件漏卡的一种产品性能。4分类和标记4.1管件的类型、型式和代号见表1表1管件的类型、型式及代号类型型式产品代号等径三通ST异径三通RTA型45E-A45弯头B型45E-BA型90E-A90弯头B型90E-B等径对接SC异径对接RC管帽CAP2
