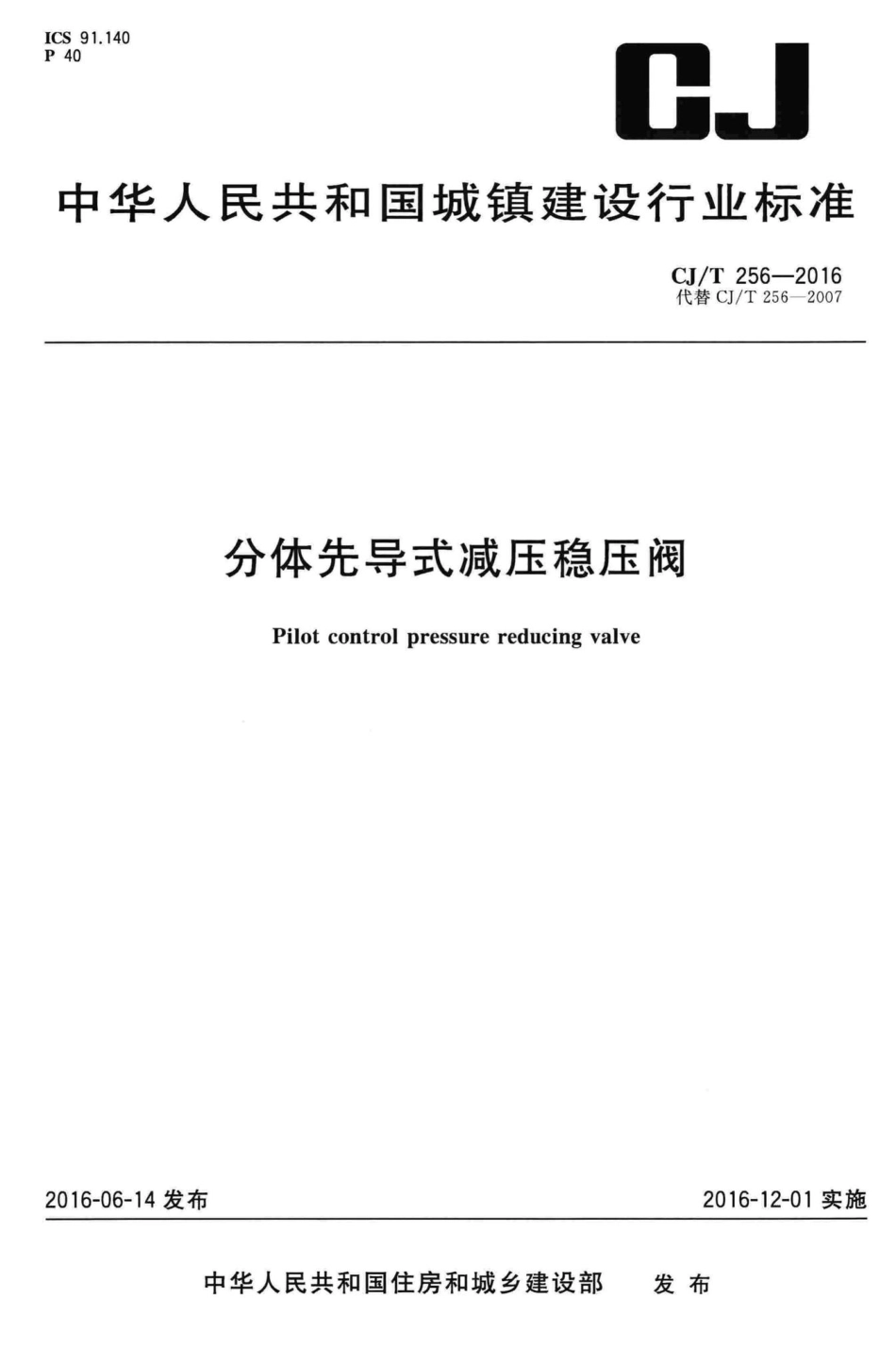

T256-2016：分体先导式减压稳压阀.pdf

CJ/T256-2016HG/T3090模压和压出橡胶制品外观质量的一般规定HG/T3091橡胶密封件给、排水管及污水管道用接口密封圈材料规范3术语和定义下列术语和定义适用于本文件。3.1分体先导式减压稳压阀pilot control pressure reducing valve通过先导阀实施可调节的放大控制，使主阀的活塞或膜片驱动启闭件动作，实现主阀出口减压稳压的阀门。3.2活塞驱动piston operated采用活塞作为主阀的驱动元件，驱动阀杆、阀瓣等启闭件做直线运动3.3膜片驱动diaphragm operated采用膜片作为主阀的驱动元件，驱动阀杆，阀瓣等启团件做直线运动，3.4最大流量maximum flow在给定的出口压方下，下游流量逐步增加，使出口压力的负偏差值达到最大允许值时所对应的介质流量。3.5始动流量starting floy理流量由零开始增加出口压力不再有明显不降时的最大流量3.6设定压力set pressure减压阀在始动流量时，通过先导阀调节，获得符合设定要求的出口端介质压力。地是该设定出口压力的名义值。3.7最高进口压力maximum inlet pressure对应温度下的最高允许工作压力，常温下为公称压力。3.8最低进口压力minimum inlet pressure对应流量下，为保持出口压力达到设定值所需的进口压力。3.9最高出口压力maximum outlet pressure给定最高进口工作压力，出口为始动流量，通过先导阀的放大控制，达到出口最高的压力。3.10最低出口压力minimum outlet pressure给定最高进口工作压力，出口为始动流量，通过先导阀的放大控制，所能达到的最低出口压力。3.11最小压差minimum pressure differential进口压力与出口压力的最小差值。
