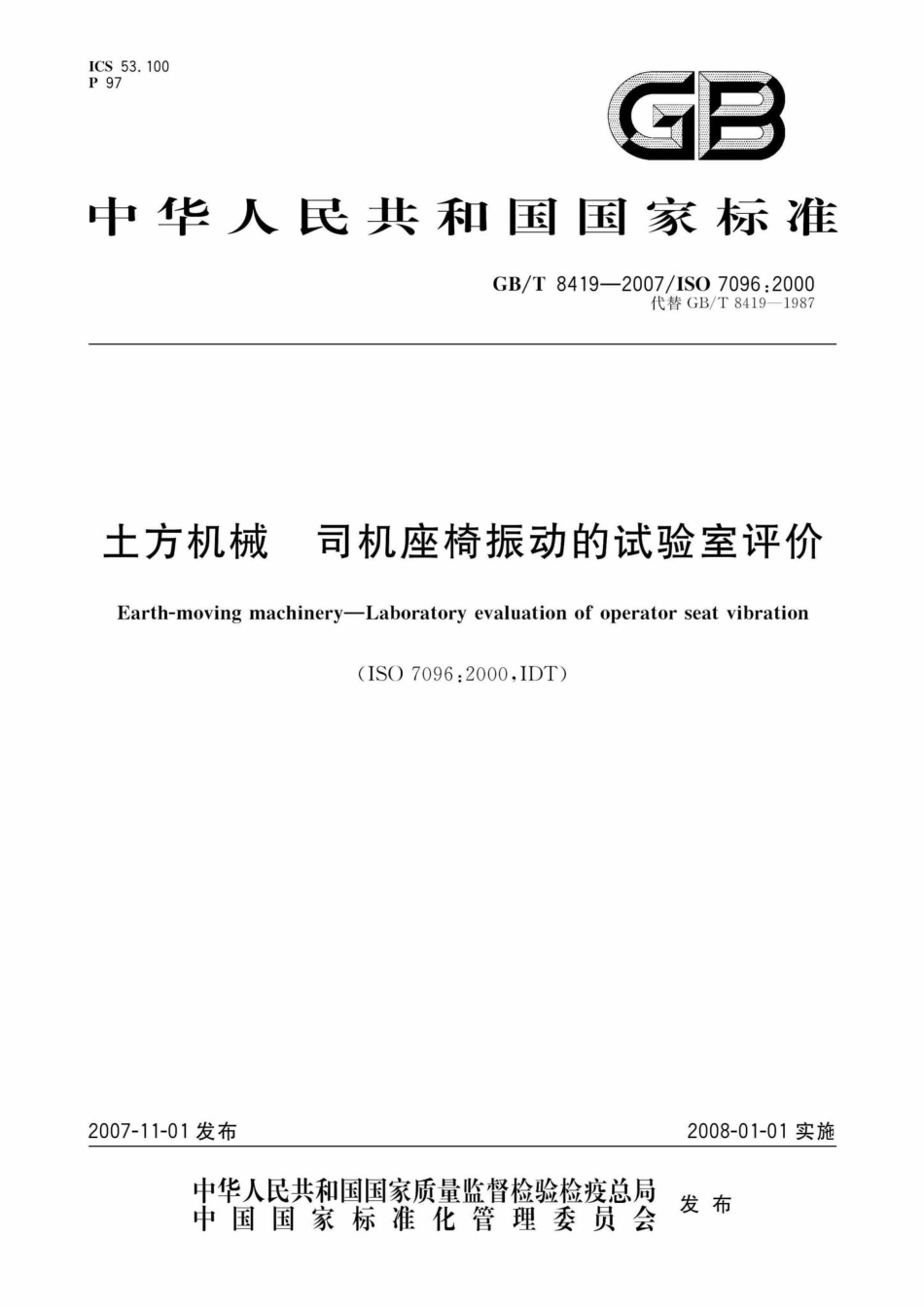

T8419-2007：土方机械司机座椅振动的试验室评价.pdf

GB/T8419-2007/1S07096:2000土方机械司机座椅振动的试验室评价1范围1.1本标准依据GB/T18707.1,规定了频率在1Hz20Hz范围内，用于减少传递给土方机械司机垂直全身振动的座椅悬挂系统效能的试验室测量和评价方法。本标准还规定了适用于各类机器上的司机座椅的验收准则。1.2本标准适用于GB/T8498中定义的土方机械用司机座椅。1.3本标准规定了下列土方机械需要的输入谱类。每一类组规定了一组振动特征相似的机械：工作质量”4500kg的刚性车架自卸车；铰接车架自卸车；无车桥或车架悬挂装置的铲运机2”：工作质量”4500kg的轮胎式装载机：平地机；轮胎式推土机；轮胎式土壤压实机：挖掘装载机：履带式装载机：工作质量”50000kg的履带式推土机”：工作质量”4500kg的小型自卸车；工作质量”4500kg的小型装载机；工作质量”4500kg的滑移转向装载机1.4下列机器作业中，对座椅的冲击是输入频率为1Hz一20Hz范围内足够低的垂直振动，因此这些座椅不需悬挂来降低振动的传递：挖掘机，包括步履式挖掘机和机械挖掘机”；挖沟机；回填压实机：非振动式压路机；铣刨机；吊管机：修整机：振动压路机。1.5本标准中规定的试验和准则适用于常规设计的土方机械司机座椅。注：其他试验适用于设计有显著不同振动特性的机器。1.6除了通过座椅传递振动到司机处，其他通过司机放在平台或控制踏板上的双脚或放于方向盘上的双手传递的振动不在本标准范围内。1)见GB/T21154土方机械整机及其工作装置和部件质量的测量方法。2)对于悬挂拖式铲运机，可以用没有悬挂装置的座椅，也可以用带有高阻尼的悬挂装置的座椅。3)对于大于50000kg的展带式推土机，使用带减震器的座椅以提供所需性能。4)对于挖据机，主要的振动通常是在纵向(x)轴上。1
