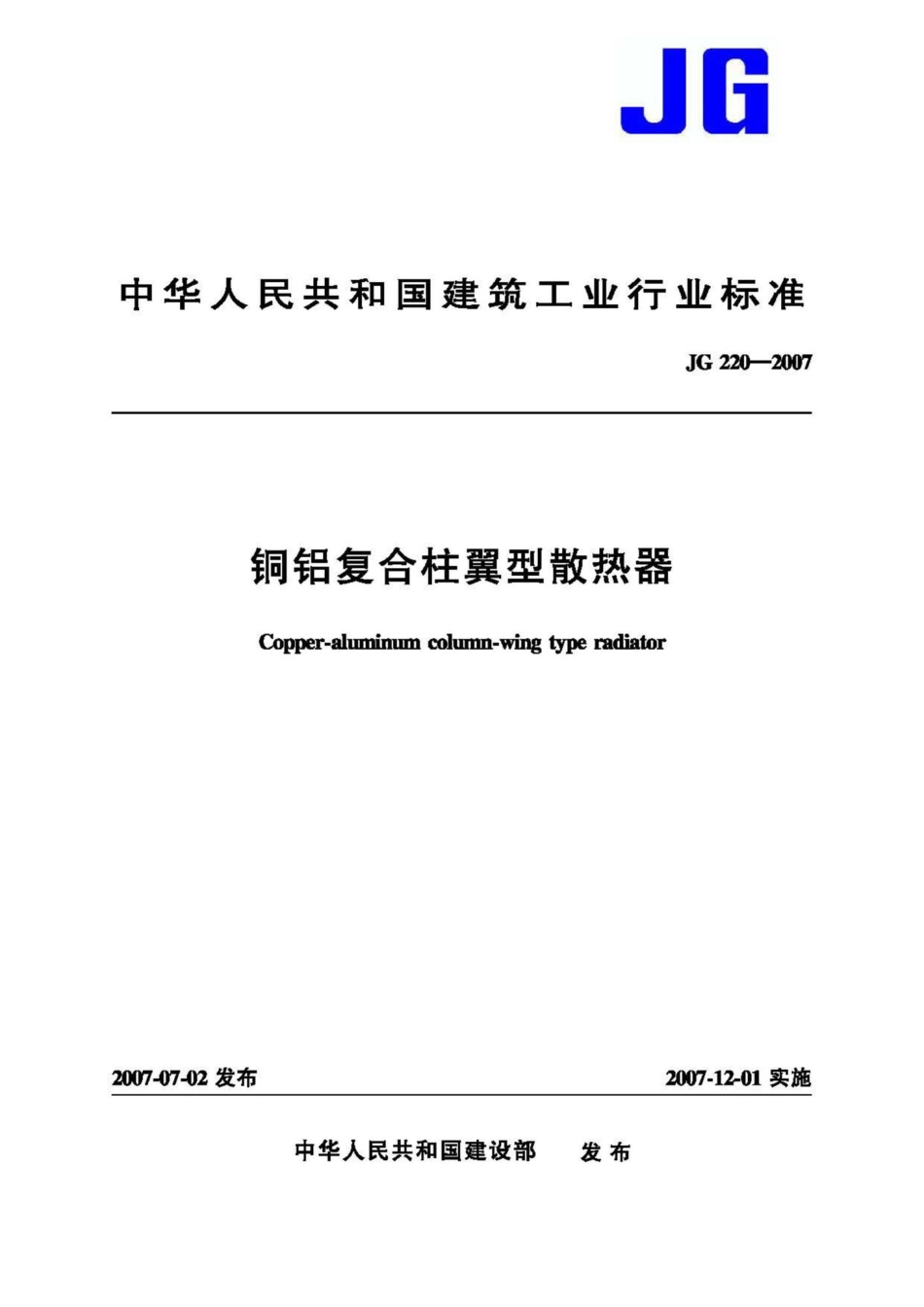

T220-2007：铜铝复合柱翼型散热器.pdf

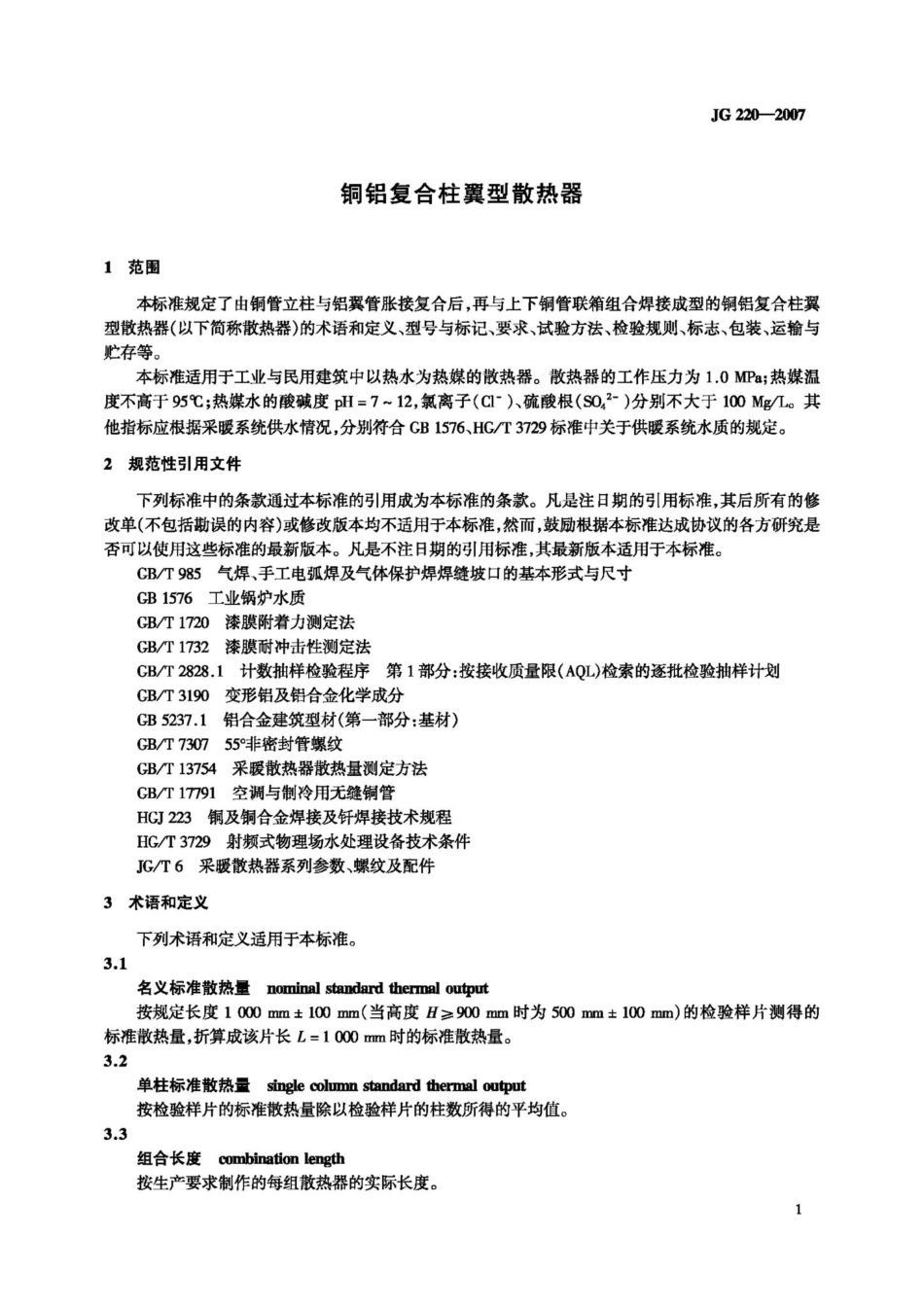

JG220-2007铜铝复合柱翼型散热器1范围本标准规定了由铜管立柱与铝翼管胀接复合后，再与上下铜管联箱组合焊接成型的铜铝复合柱翼型散热器（以下简称散热器）的术语和定义、型号与标记、要求、试验方法、检验规则、标志、包装、运输与贮存等。本标准适用于工业与民用建筑中以热水为热煤的散热器。散热器的工作压力为1.0MP:热媒温度不高于95；热媒水的酸碱度pH=712,氯离子(C)、硫酸根(S0,2-)分别不大于100MgI。其他指标应根据采暖系统供水情况，分别符合GB1576、HG/T3729标准中关于供暖系统水质的规定。2规范性引用文件下列标准中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用标准，其后所有的修改单（不包括墈误的内容）或修改版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可以使用这些标准的最新版本。凡是不注日期的引用标准，其最新版本适用于本标准。CB/T985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸CB1576工业锅炉水质GB/T1720漆膜附着力测定法GB/T1732漆膜耐冲击性测定法CB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划CB/T3190变形铝及铝合金化学成分CB5237.1铝合金建筑型材（第一部分：基材）CB/T730755非密封管螺纹GB/T13754采暖散热器散热量测定方法CB/T17791空调与制冷用无缝铜管HG223铜及铜合金焊接及纤焊接技术规程HG/T3729射频式物理场水处理设备技术条件JG/T6采暖散热器系列参数、螺纹及配件3术语和定义下列术语和定义适用于本标准。3.1名义标准散热量nominal standard thermal output按规定长度1000mml00mm(当高度H900mm时为500mm100mm)的检验样片测得的标准散热量，折算成该片长L=1000mm时的标准散热量。3.2单柱标准散热量single column standard thermal output按检验样片的标准散热量除以检验样片的柱数所得的平均值。3.3组合长度combination length按生产要求制作的每组散热器的实际长度。
