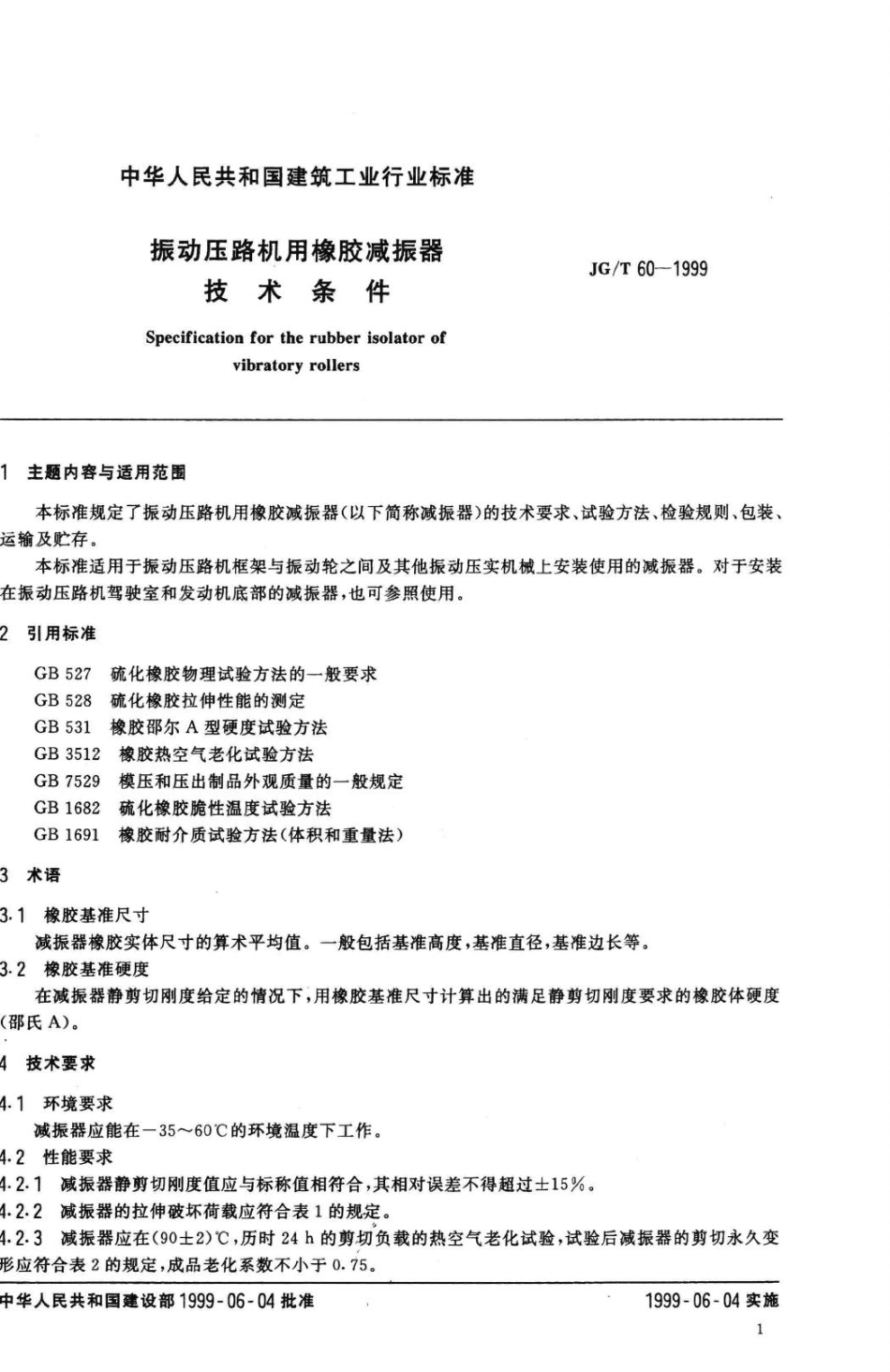

T60-1999：振动压路机用橡胶减振器技术条件.pdf

JG/T60-199942.4按表3规定进行300h的振动疲劳试验。试验过程中橡胶表面的温升不得大于30。试验后减振器的橡胶表面不得有裂纹，金属不得有机械损伤，橡胶与金属不得有脱离扯裂的现象。试验后2h,所测得的减振器的拉伸破坏荷载应符合表1的规定。表1承载面积拉伸破坏荷载承载面积拉伸破坏荷载承载面积拉伸破坏荷载承载面积拉伸破坏荷载cmkNcmkNcmkNcmkN5.01.6020.05.608022.431580.05.01.8022.46.309025.035590.06.32.0025.07.1010025.0400100.07.12.2428.08.011228.04501128.02.5031.59.012531.55001259.02.8035.510.014035.556014010.02.8040.011.216040.063016011.23.1545.012.518045.071018012.53.5550.014.020050.080020014.04,0056.016.022456.090022416.04.5063.018.025063.0100022418.05.0071.020.028071.01120250注：表中的承载面积是指橡胶体承载的最小截面面积42.5减振器的有效期为3年，其中包括贮存期1年，使用期2年4.3材料要求4.3.1减振器金属材料一般选用d450N/mm2的碳素结构钢，其性能应符合GB699和GB700的规定。表mm橡胶基准高度剪切永久变形橡胶基准高度剪切永久变形20.01.2540.02.5022.41.4045.02.8025.01.6050.03.1528.01.8056.03.5531.52.0063.04.0035.52.2471.04.50表3剪切固有频率振动频率加速度HzHz2.2412.50.801.250.002.8015.01.002.000.103.5520.01.253.150.164.5025.0士1.605.000.255.6031.52.008.000.407.1040.02.5012.5士0.639.00503.1520.01.004.3.2减振器橡胶材料一般选用耐油橡胶，其切片物理机械性能应符合表4的规定。c2
