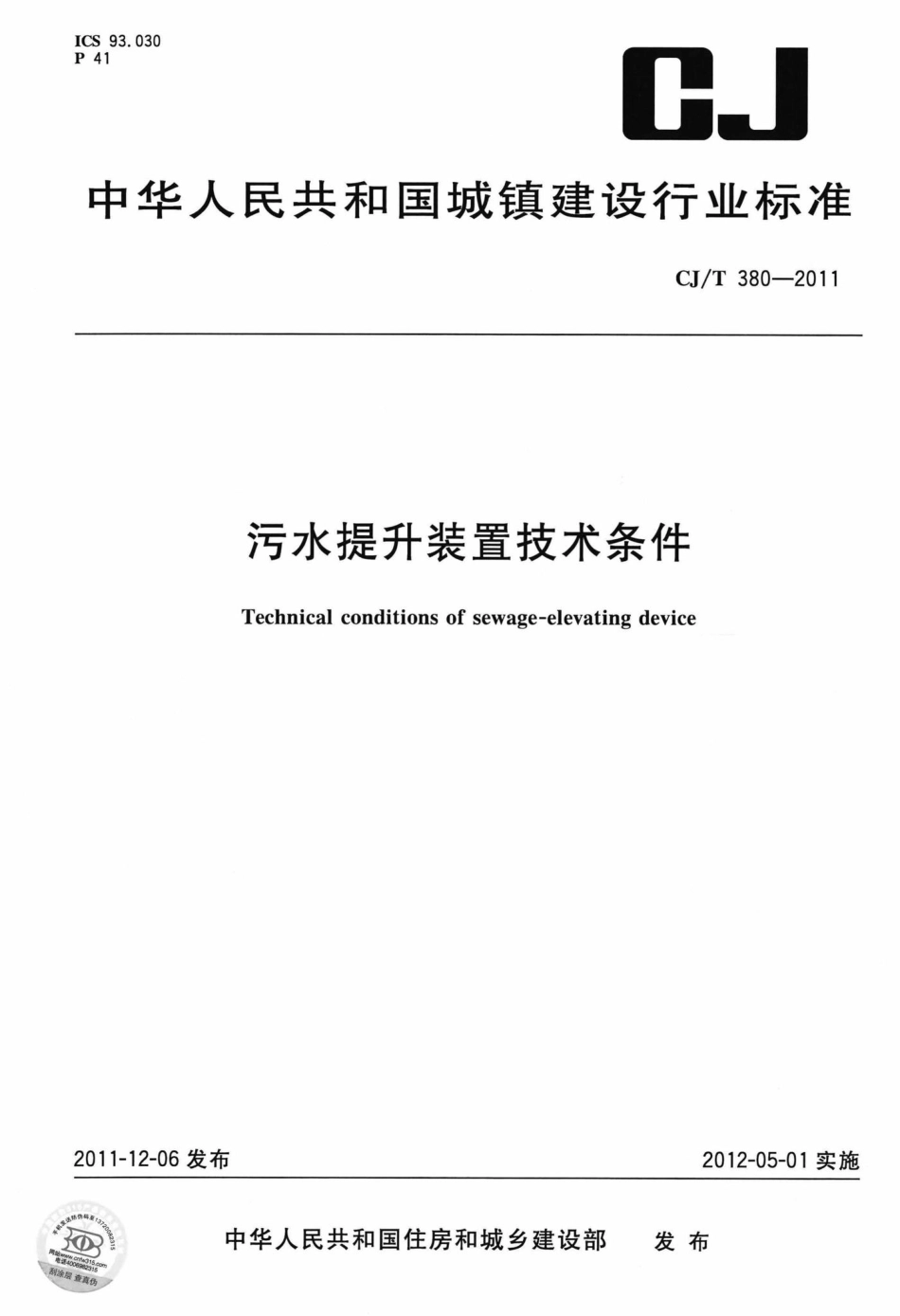

ICS93.030P41b中华人民共和国城镇建设行业标准CJ/T380-2011污水提升装置技术条件Technical conditions of sewage-elevating device2011-12-06发布2012-05-01实施中华人民共和国住房和城乡建设部发布涂层查直CJ/T380-20113.2固液分离器solid-liquid separation device是指将污水中杂物与污水进行分离，并将分离后的杂物暂时贮存的专用设备。3.3箱体自动清洁器automatic water tank cleaning device是指安装在固液分离器上，用于自动清洁水箱底部的淤泥，保持容器内清洁的专用设备。3.4回流及安全构件reflux and security component是用于污水提升装置在特殊情况下的污水回流及通气功能的专用构件。4装置组成与使用条件4.1装置组成本装置主要由以下部件组成：贮水容器、水泵机组、固液分离器、箱体自动清清器、布水器、检修排空构件、回流及安全构件、液位计、控制系统及其他成套附件等。装置结构与组成参见附录A。4.2使用条件环境温度，440pH值：410相对湿度：90%(20)，无结露电源频率：50Hz士5%电源电压：380V士10%或220V10%扬程范围：(060)m流量范围：(0100)m3/h5要求5.1外观5.1.1污水提升装置表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观，不应有脱漆、起泡、裂纹、流痕等现象。5.1.2污水提升装置各组件的焊接处焊缝应均匀、牢固，不应有气孔、夹渣、裂纹或烧穿等缺陷。各紧固件不应有松动。5.1.3污水提升装置各组件表面不应有磕碰划痕，内外壁应平整光滑，不应有凹凸、毛刺等现象。5.1.4污水提升装置控制柜的表面应平整、均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷，内部布线合理、美观、紧固。5.2材料5.2.1污水贮水容器箱体板材可选用不锈钢板或碳素钢板。选用不锈钢板，应符合GB/T3280的规定；选用碳素钢板，应符合GB/T700一2006中Q235的要求；5.2.2污水提升装置的贮水容器选用不锈钢板时，与箱体连接的布水器、固液分离器、箱体自动清洁器、回流及安全构件、检修排空构件等应与箱体材质一致。5.2.3污水提升装置的贮水容器采用Q235碳素钢板时，与贮水容器箱体连接的布水器、回流及安全2
