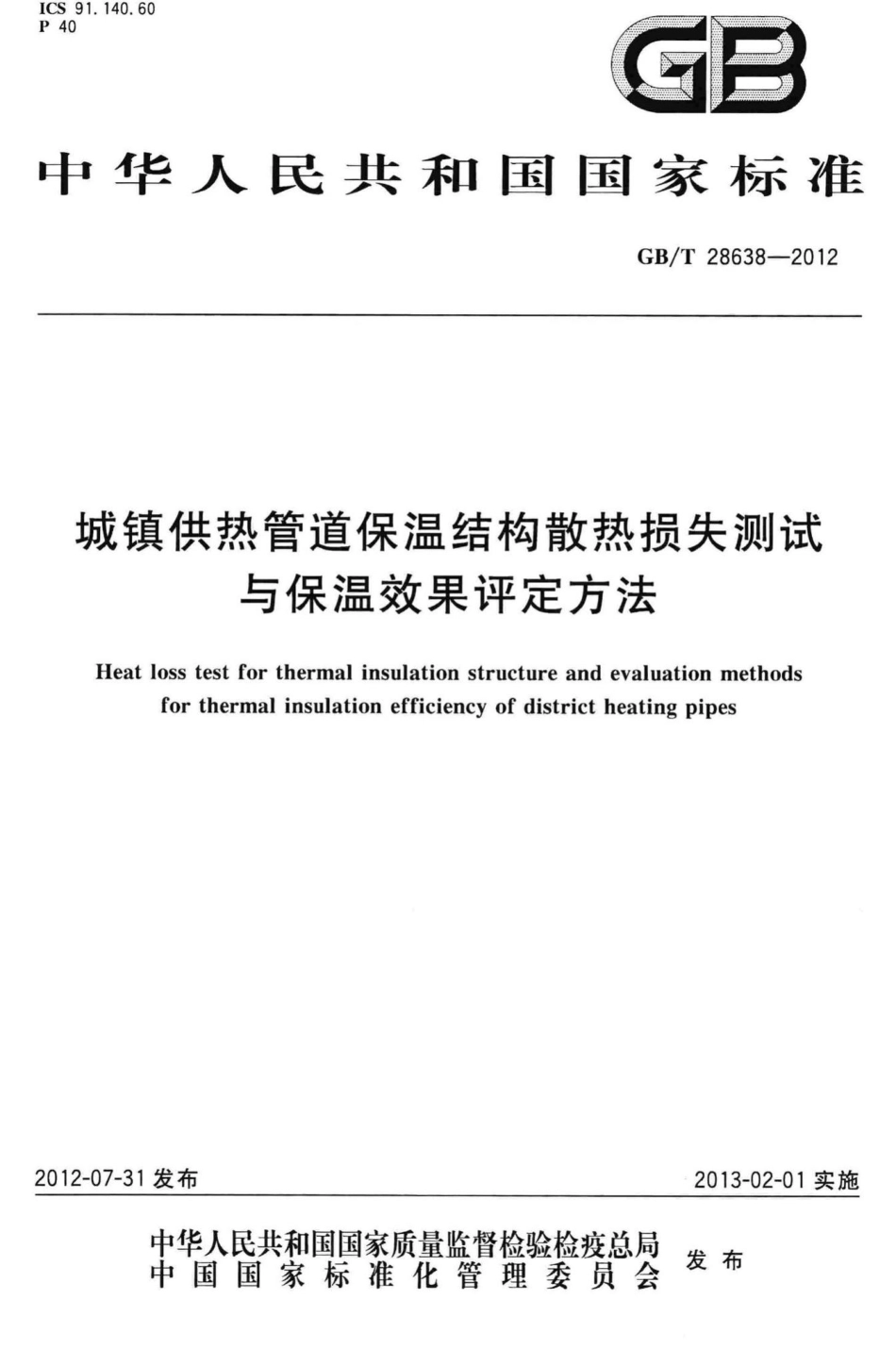

T28638-2012：城镇供热管道保温结构散热损失测试与保温效果评定方法.pdf

GB/T28638-2012城镇供热管道保温结构散热损失测试与保温效果评定方法1范围本标准规定了城镇供热管道保温结构散热损失测试与保温效果评定的术语和定义、测试方法、测试分级和条件、测试程序、数据处理、测试误差、测试结果评定及测试报告。本标准适用于供热介质温度小于或等于150的热水、供热介质温度小于或等于350的蒸汽的城镇供热管道、管路附件以及管道接口部位保温结构散热损失测试与保温效果评定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4132绝热材料及相关术语GB/T4272一2008设备及管道绝热技术通则GB/T8174设备及管道绝热效果的测试与评价GB/T10295绝热材料稳态热阻及有关特性的测定热流计法GB/T10296绝热层稳态传热性质的测定圆管法GB/T17357设备及管道绝热层表面热损失现场测定热流计法和表面温度法GB50411建筑节能工程施工质量验收规范JJF1059一1999测量不确定度评定与表示EN12828:2o03建筑物热水供热系统设计(Heating systems in buildings-一Design for water-based heating systems)3术语和定义GB/T4132和GB/T8174界定的以及下列术语和定义适用于本文件。3.1热流传感器的亚稳态pseudo steady state of heat flux transducer在两个连续的5mi周期内，热流传感器的读数平均值相差不超过2%时的传热状态。3.2实验室测试test in laboratory实验室中，模拟供热管道的环境条件和运行工况，所进行的管道保温结构散热损失测试。3.3供热管道保温结构表观导热系数equivalent thermal conductivity of thermal insulationconstruction for heating pipeline实验室测试时，由供热管道上测定的热流密度、工作管表面温度和外护管表面温度计算所得的保温结构绝热层导热系数。1
