T32274-2015：建筑施工机械与设备手扶随行式振动冲击夯术语和商业规格.pdf

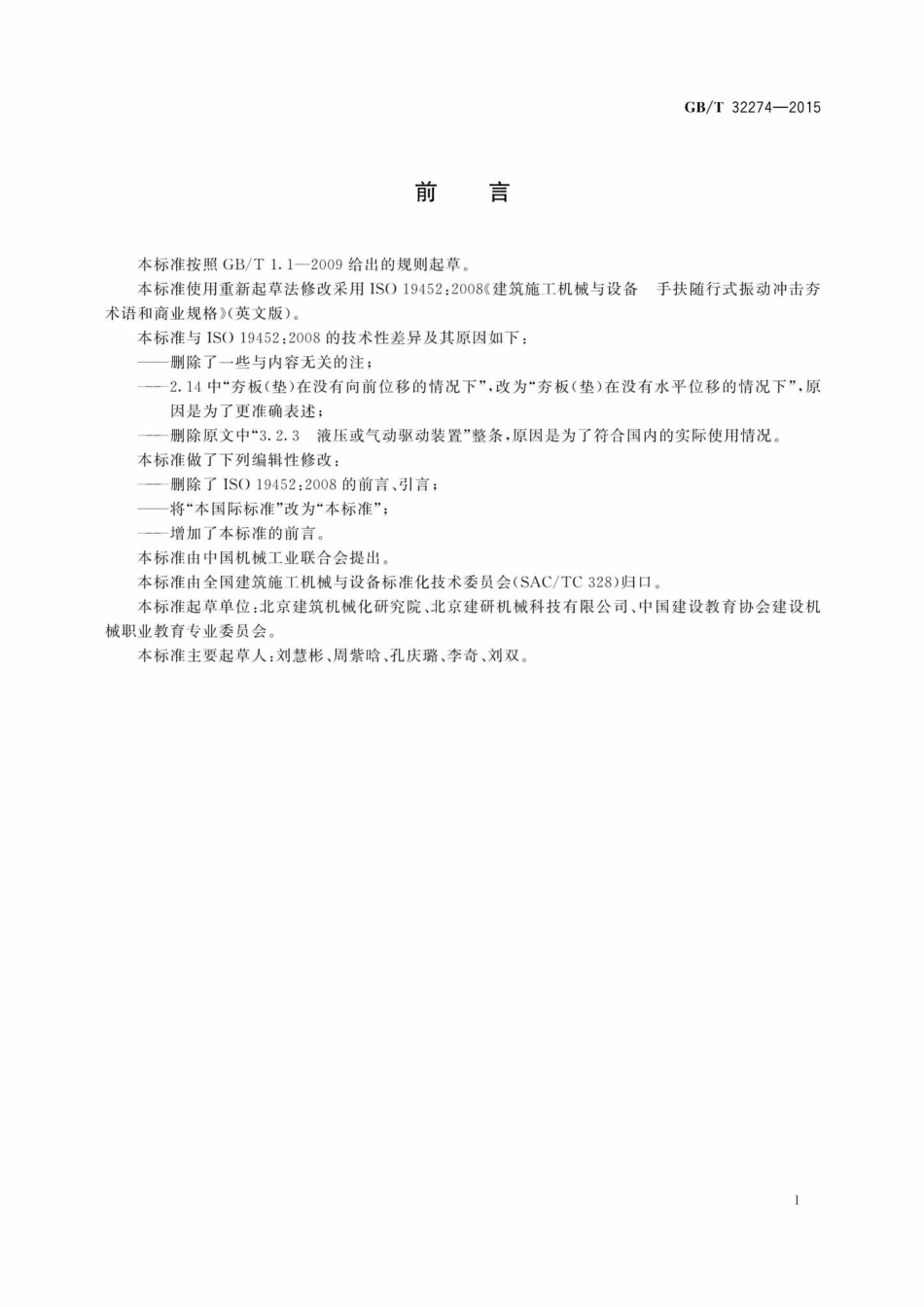

GB/T32274-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准使用重新起草法修改采用IS019452:2008建筑施工机械与设备手扶随行式振动冲击夯术语和商业规格（英文版）。本标准与IS)19452:2008的技术性差异及其原因如下：删除了一些与内容无关的注；2.14中“夯板（垫）在没有向前位移的情况下”，改为“夯板（垫）在没有水平位移的情况下”，原因是为了更准确表述；删除原文中“3.2.3液压或气动驱动装置”整条，原因是为了符合国内的实际使用情况。本标准做了下列编辑性修改：一删除了1S019452:2008的前言、引言：将“本国际标准”改为“本标准”；增加了本标准的前言。本标准由中国机械工业联合会提出。本标准由全国建筑施工机械与设备标准化技术委员会(SAC/TC328)归口。本标准起草单位：北京建筑机械化研究院、北京建研机械科技有限公司、中国建设教育协会建设机械职业教育专业委员会。本标准主要起草人：刘慧彬、周紫晗、孔庆璐、李奇、刘双。GB/T32274-2015建筑施工机械与设备手扶随行式振动冲击夯术语和商业规格1范围本标准规定了在建筑施工中使用的手扶随行式振动冲击夯的术语和商业规格。本标准适用于压实物料（主要是土壤）的手扶随行式振动冲击夯。本标准不适用于利用夯板砸实的冲击夯和爆炸式冲击夯。2术语和定义下列术语和定义适用于本文件。2.1手扶随行式振动冲击夯pedestrian-controlled vibratory rammer;pedestrian-controlled percussion rammer由操作者手扶随行控制，通过夯板的振动和冲击来改善物料（主要是土壤）的密度和硬度的机器，如图1所示。2.2原动机prime mover振动装置的驱动动力源，见图1、图2和图3。2.3振动装置vibratory mechanism将原动机动力传递到夯板的机构2.4夯板foot-plate:shoe与被压实物料相接触的部件，见图1。注：夯板材料可为钢、木材和聚合物。2.5冲击力impact force冲击夯击打物料表面时产生的力。2.6工作质量operating mass包括制造商规定的所有装置、附件和液压油、机油、润滑油脂以及加注到半满的机器质量。2.7运输质量shipping mass运输状态下的机器质量。2.8整机尺寸overall dimension冲击夯直立时的最大长度L、最大宽度W和最大高度H,见图4。1
