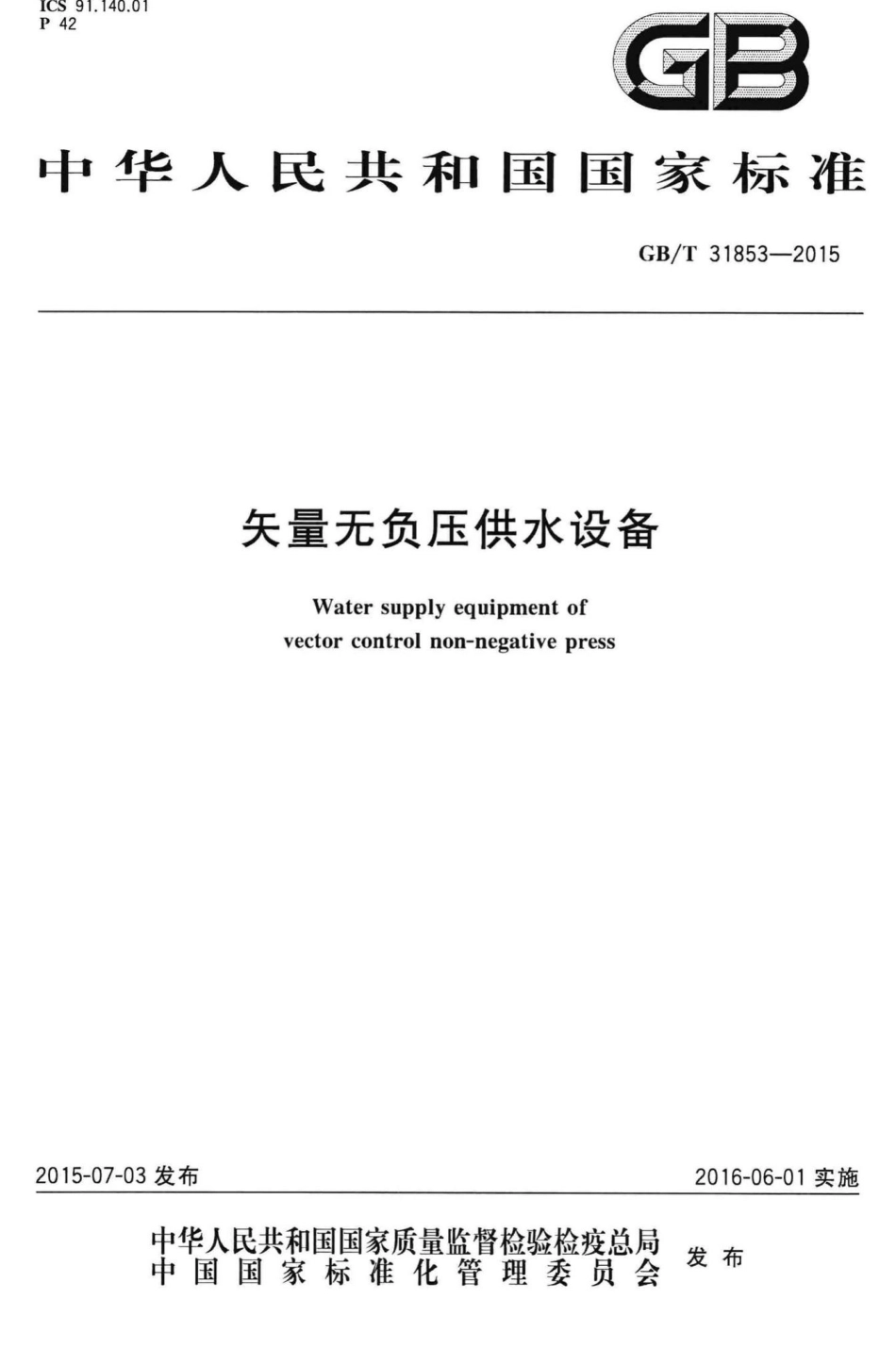

T31853-2015：矢量无负压供水设备.pdf

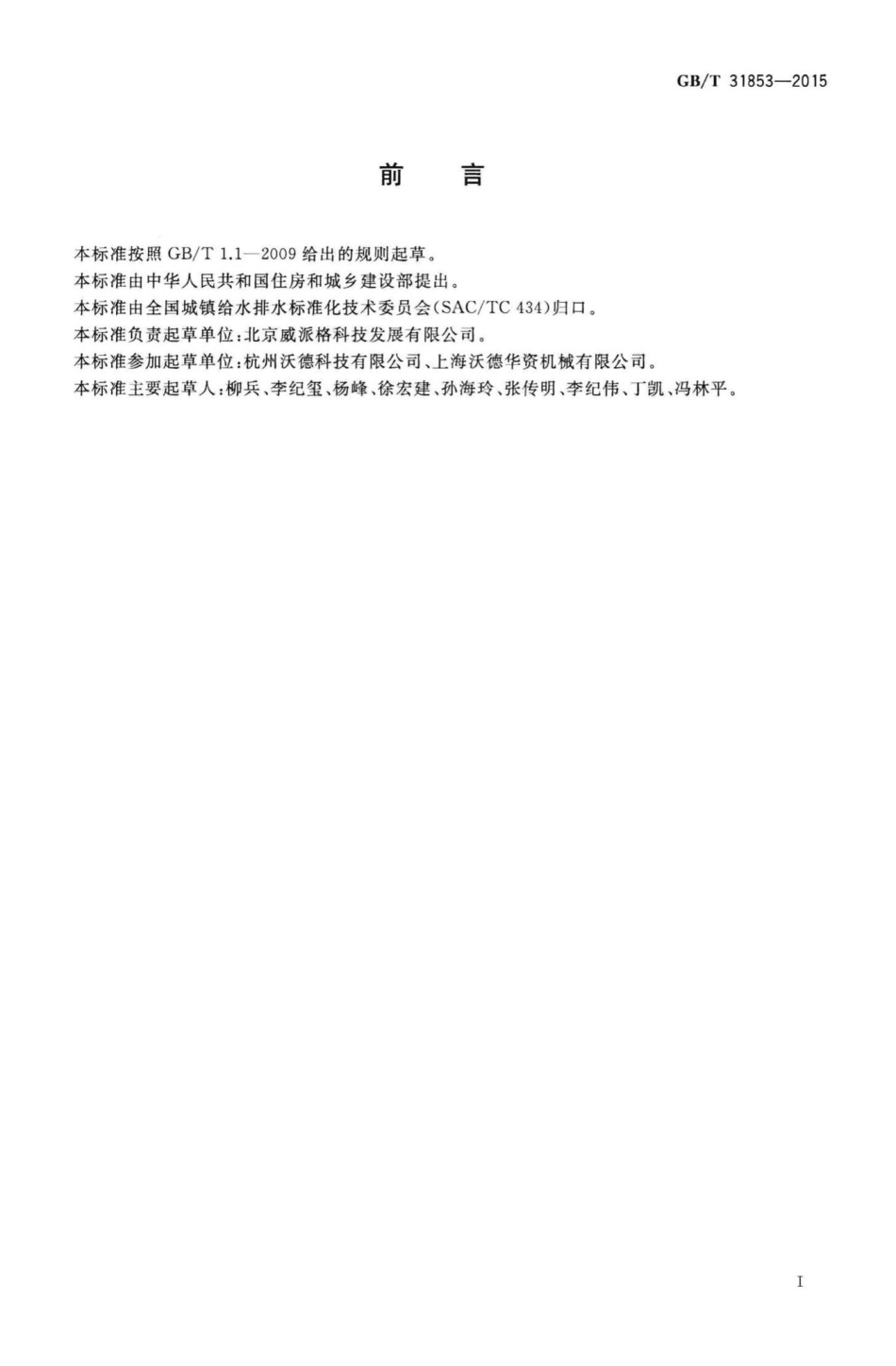

GB/T31853-2015前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中华人民共和国住房和城乡建设部提出。本标准由全国城镇给水排水标准化技术委员会(SAC/TC434)归口。本标准负责起草单位：北京威派格科技发展有限公司。本标准参加起草单位：杭州沃德科技有限公司、上海沃德华资机械有限公司。本标准主要起草人：柳兵、李纪玺、杨峰、徐宏建、孙海玲、张传明、李纪伟、丁凯、冯林平。GB/T31853-2015GB/T25198压力容器封头GB50015建筑给水排水设计规范GB50343建筑物电子信息系统防雷技术规范CJ/T352微机控制变频调速给水设备HY/T112超滤膜及其组件JB/T3085电力传动控制装置的产品包装与运输规程JB/T4711压力容器涂敷与运输包装JB/T7387工业过程控制系统用电动控制阀JB/T8097泵的振动测量与评价方法JB/T8098泵的噪音测量与评价方法3术语和定义下列术语和定义适用于本文件。3.1矢量无负压供水设备water supply equipment of vector control non-negative press安装在市政供水管网与用户之间，以矢量泵组、矢量变频控制柜为核心，在市政供水管网压力下，叠压供水，并保证叠压供水压力不低于当地供水部门所规定的最小服务水头，具有水质改善与远程在线监控等功能的二次供水设施。3.2三腔式稳压补偿罐the pressure-stabilization compensation tank with three-cavity安装在市政供水管网与矢量泵组吸水口之间，具有稳定用户管道压力、流量补偿功能的分腔式罐体，由超高压腔、高压腔和恒压腔组成。3.3多级双向补偿器the multilevel bidirectional compensator安装在三腔式稳压补偿罐之间，具有自动蓄水调节功能的装置，由补水功能阀组、差量补偿功能阀组和小流量保压功能阀组组成。3.4敏捷流量控制器the sensitive flowrate controller安装在市政供水管网与三腔式稳压补偿罐之间，具有时时监测市政供水管网压力并保证市政供水管网压力不低于当地供水部门所规定的最小服务水头调节设备入口流量功能的装置，由主阀体、导阀以及相应的控制系统组成。3.5矢量电机vector control motor采用矢量模式变频控制的稀土永磁同步电机。3.6矢量泵组vector control pump由矢量电机驱动的水泵机组。2
