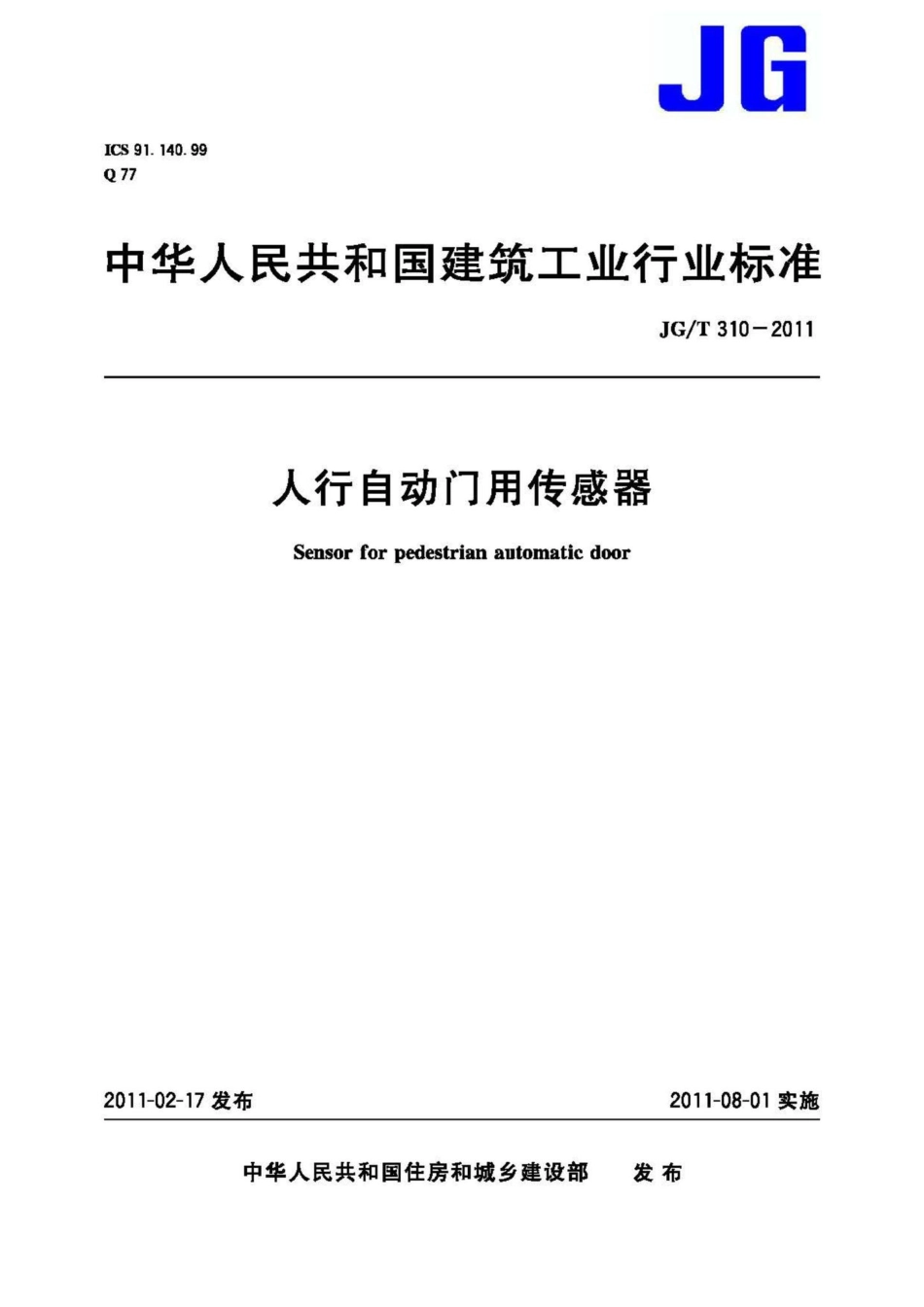

T310-2011：人行自动门用传感器.pdf

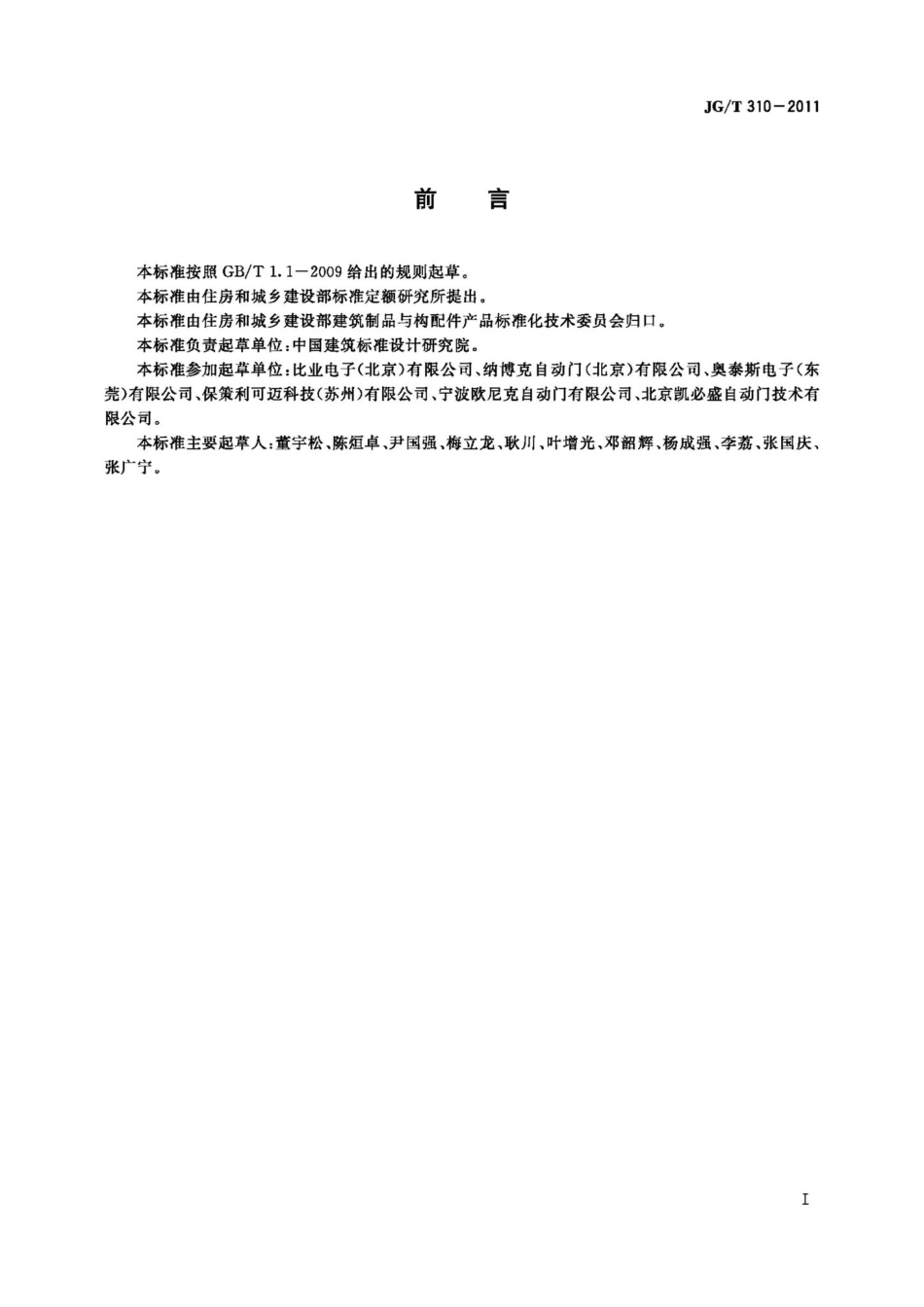

JG/T310-2011前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑标准设计研究院。本标准参加起草单位：比业电子（北京）有限公司、纳傅克自动门（北京）有限公司、奥泰斯电子（东莞)有限公司、保策利可迈科技（苏州）有限公司、宁波欧尼克自动门有限公司、北京凯必盛自动门技术有限公司。本标准主要起草人：董宇松、陈恒卓、尹国强、梅立龙、耿川、叶增光、邓韶辉、杨成强、李荔、张国庆、张广宁。JG/T310-2011传感器信号输出方式工作原理感应方式4.2.2示例示例1：微波探测继电器输出运动传感器：传感器D2-R:示例2：红外线探测晶体管输出存在传感器：传感器JT,示例3：压力触发晶体管输出压敏传感器：传感器C5-T。5要求5.1一般要求5.1.1材料传感器使用的元器件及装配所使用材料应符合S)/T11363中的规定。5.1.2外观质量产品表面应平滑、匀称：不应有明显的色差、毛刺、污迹、伤痕等缺陷。5.1.3适用环境温度和相对湿度环境温度：-20C50：相对湿度：不大于85%。5.1.4防护等级不应低于GB4208-2008中IP52的要求。5.1.5电磁兼容性抗扰度应满足GB/T17626.217626.6的要求.5.1.6平均无故障工作时间不应低于17500h.5.2技术要求5.2.1运动传感器5.2.1.1微波传感器的发射频率应为24.00GHz一24.25GHz:发射功率不应大于20MW。5.2.1.2感应范围区域应可调整，以适应自动门功能的选项要求。5.2.1.3运动检测速度范围为0.15m/s1.50m/s。5.2.1.4响应时间不应大于200ms。5.2.2存在传感器5.2.2.1存在持续时间不应小于30s。3
