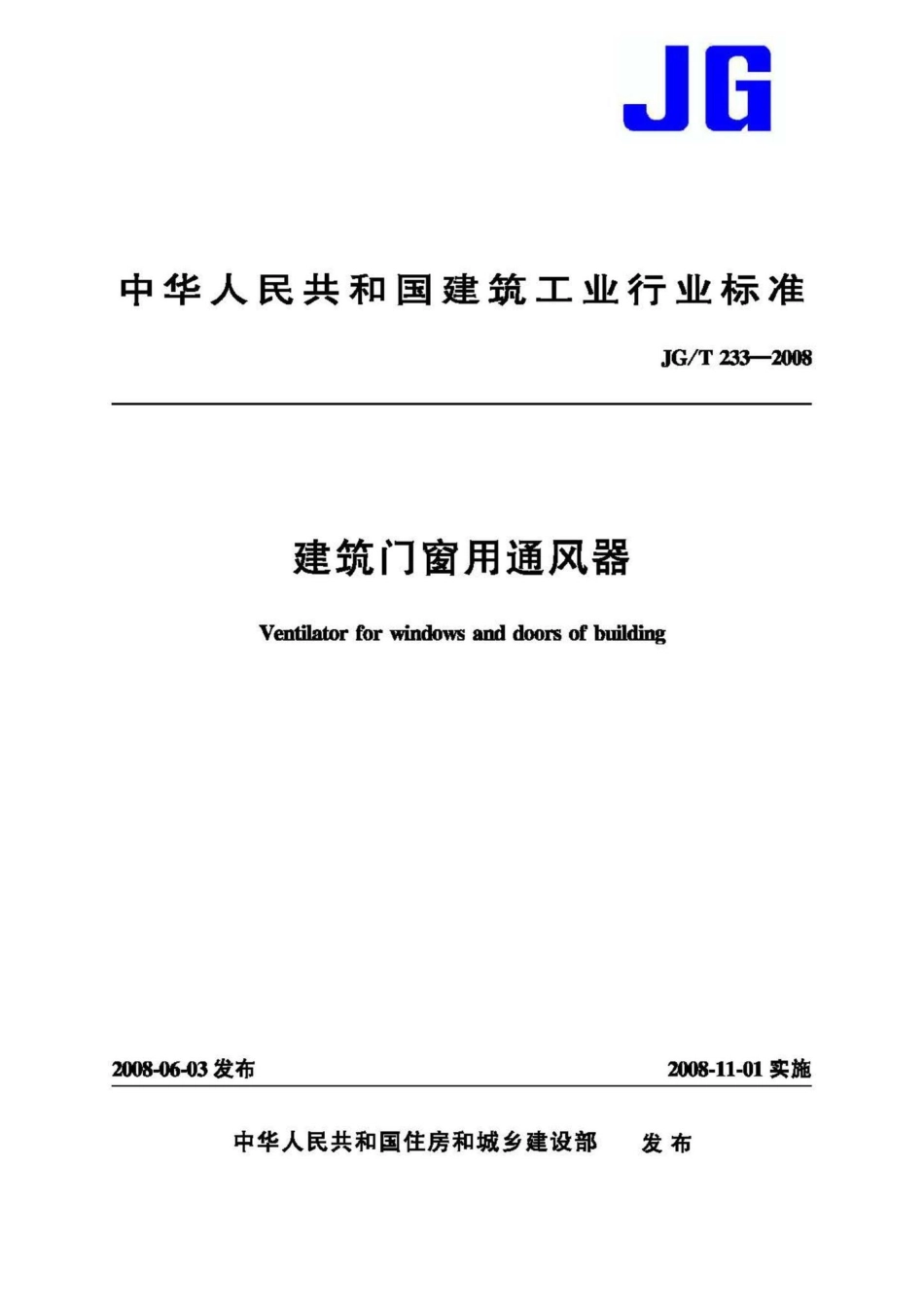

T233-2008：建筑门窗用通风器.pdf

JG/T233-20083.3动力通风器motor ventilator可依靠产品自身附加的动力装置实现通风的通风器。3.4条形通风器length ventilator通风器长、宽、高尺寸中，两个尺寸固定，另一个尺寸在一定范围内可裁切加工成型的通风器。4分类、代号和标记4.1分类4.1.1名称代号自然通风器ZQ:动力通风器名称代号按表1规定。表1动力通风器名称代号进、排气可转换动力动力工作方式进气动力通风器排气动力通风器双向送风动力通风器通风器名称代号JQPDO0SDQ4.1.2功能代号有隔声功能G。4.1.3主参数代号4.1.3.1自然通风器自然通风器主参数代号由以下两个参数组成：a)通风量：条形通风器每米（其他型式通风器每件）开启状态下最大的通风量(mh)；b)隔声量：条形通风器每米（其他型式通风器每件）在达到最大通风量开启状态下的隔声量(B)。4.1.3.2动力通风器动力通风器主参数代号由以下三个参数组成：a)通风量：条形通风器每米（其他型式通风器每件）开启状态下最大的通风量(mh)；b)隔声量：条形通风器每米（其他型式通风器每件）在达到最大通风量开启状态下的隔声量(B):c)自噪声量：通风量不小于30mh状态时的自噪声量。4.2标记4,2.1标记方法产品标记由名称代号、功能代号、主参数代号组成。主参数（通风量、隔声量”、自噪声量”）代号功能代号名称代号4.2.2标记示例示例1：自然通风器，无隔声功能、条形，每米通风器最大通风量为40mh,标记为ZQ40。示例2：进气动力通风器，有隔声功能，每件通风器最大通风量为5m八时的隔声量为44B,自噪声量为35B(A),标记为：JDQ-G-754435。1)隔声量：自然通风器无隔声功能无此参数标记；2)自噪声量：自然通风器无此参数标记。
