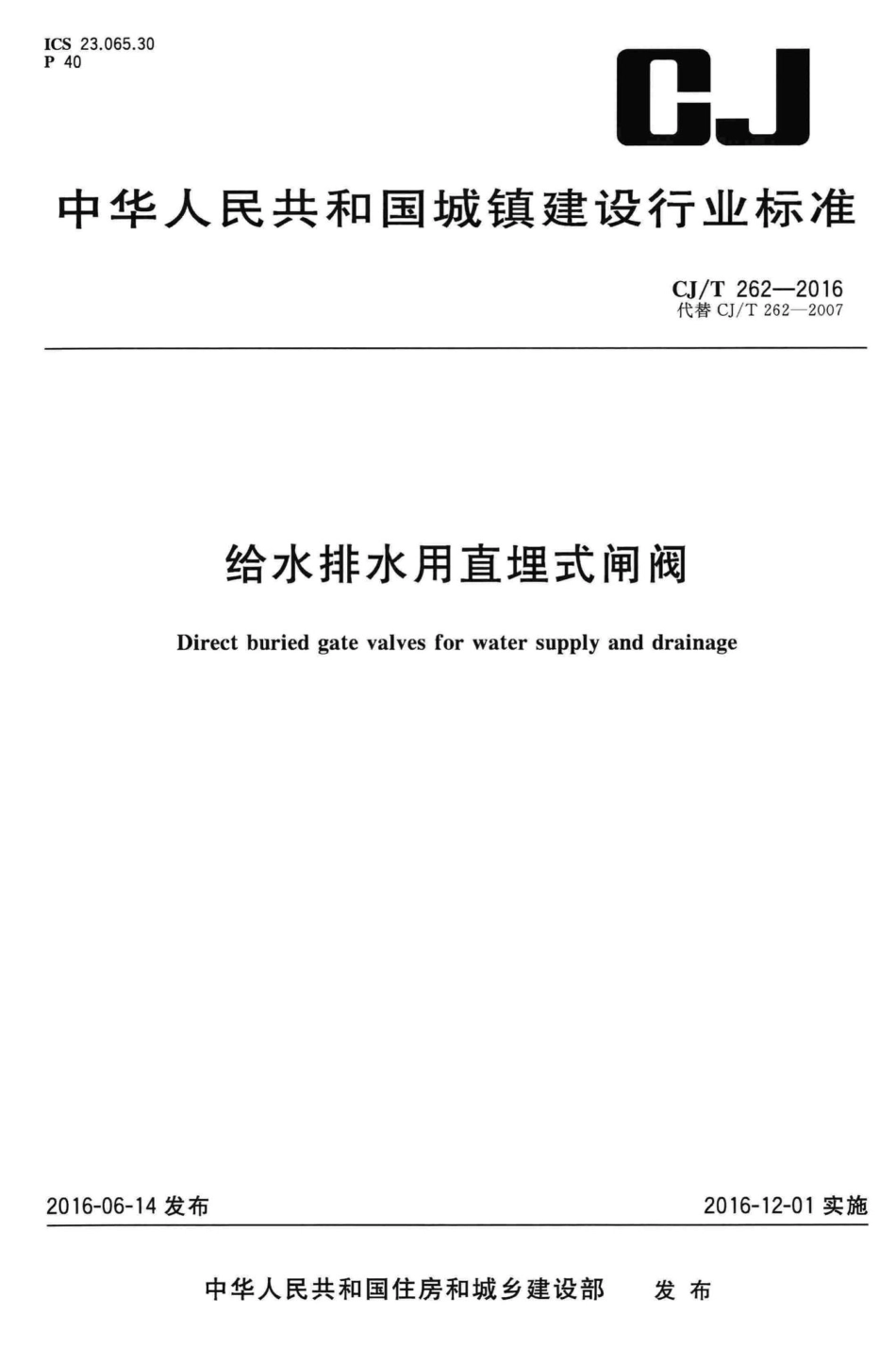

T262-2016：给水排水用直埋式闸阀.pdf

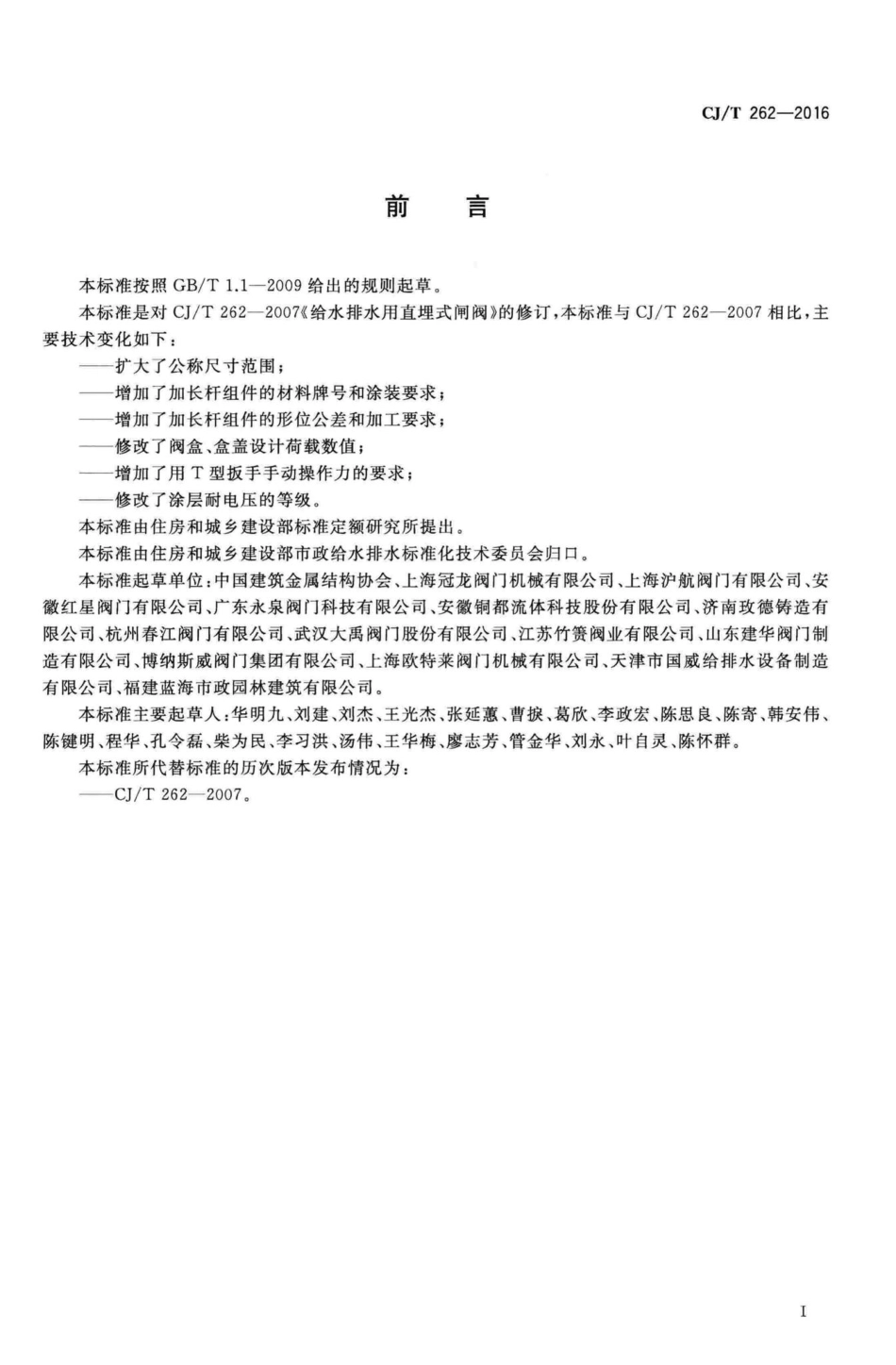

CJ/T262-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准是对CJ/T262一2007给水排水用直埋式闸阀的修订，本标准与CJ/T262一2007相比，主要技术变化如下：扩大了公称尺寸范围；增加了加长杆组件的材料牌号和涂装要求；增加了加长杆组件的形位公差和加工要求；修改了阀盒、盒盖设计荷载数值；增加了用T型扳手手动操作力的要求；修改了涂层耐电压的等级。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位：中国建筑金属结构协会、上海冠龙阀门机械有限公司、上海沪航阀门有限公司、安徽红星阀门有限公司、广东永泉阀门科技有限公司、安徽铜都流体科技股份有限公司、济南玫德铸造有限公司、杭州春江阀门有限公司、武汉大禹阀门股份有限公司、江苏竹簧阀业有限公司、山东建华阀门制造有限公司、博纳斯威阀门集团有限公司、上海欧特莱阀门机械有限公司、天津市国威给排水设备制造有限公司、福建蓝海市政园林建筑有限公司。本标准主要起草人：华明九、刘建、刘杰、王光杰、张延蕙、曹捩、葛欣、李政宏、陈思良、陈寄、韩安伟、陈键明、程华、孔令磊、柴为民、李习洪、汤伟、王华梅、廖志芳、管金华、刘永、叶自灵、陈怀群。本标准所代替标准的历次版本发布情况为：-CJ/T262-2007.ICJ/T262-20163.3护管protection tube保护加长杆的套管。4结构型式闸阀的基本结构型式应为暗杆型，配置加长杆、护管和阀盒，闸阀基本结构型式示意图参见附录A图A.1.5型号闸阀的型号编制应符合JB/T308的规定，类型代号MZ。6材料6.1闸阀零件材料应符合C/红216的规定。6.2闸阀零部件材料应符合表1的规定表1零部件材料零件名称材料名称标准材料牌号不锈钢GB/T122020Cr13加长杆优质碳素结构卵GB/69940、45护管硬聚氯乙烯管材CB/T10002.PN16阀盒盒盖球最铸铁GB/T12227QT450-10、QT500-77要求7.1闸阀7.1.1闸阀的结构型式、型号、要求、试验方法、检验规则、标志和供货，除涂装厚度尺寸外，应符合CJ/T216的规定。7.1.2闸阀内外表面，采用环氧树脂粉末静电喷涂，涂层厚度应不小于3004m。7.2加长杆及护管7.2.1加长杆的直线度应不低于GB/T1184一1996的第11级的规定。7.2.2加长杆和护管的长度调节量宜不小于100mm,并应设置限位装置，不应拉伸脱落。7.2.3加长杆的顶部应连接传动帽，传动帽的尺寸应符合CJ/T216的有关规定。7.2.4加长杆与闸阀间应设置防脱机构。7.2.5加长杆应转动灵活可靠，无卡阻。加长杆的外径与护管内壁的间隙宜不小于3mm。7.26加长杆应能承受闸阀对应的功能试验扭矩和强度试验扭矩，结构不应损伤。7.27上、下两段伸缩护管的接合部位应具有防止砂粒、淤泥等进入的结构措施。7.2.8护管表面应平整光滑，不应有裂纹和磕碰损伤。2
