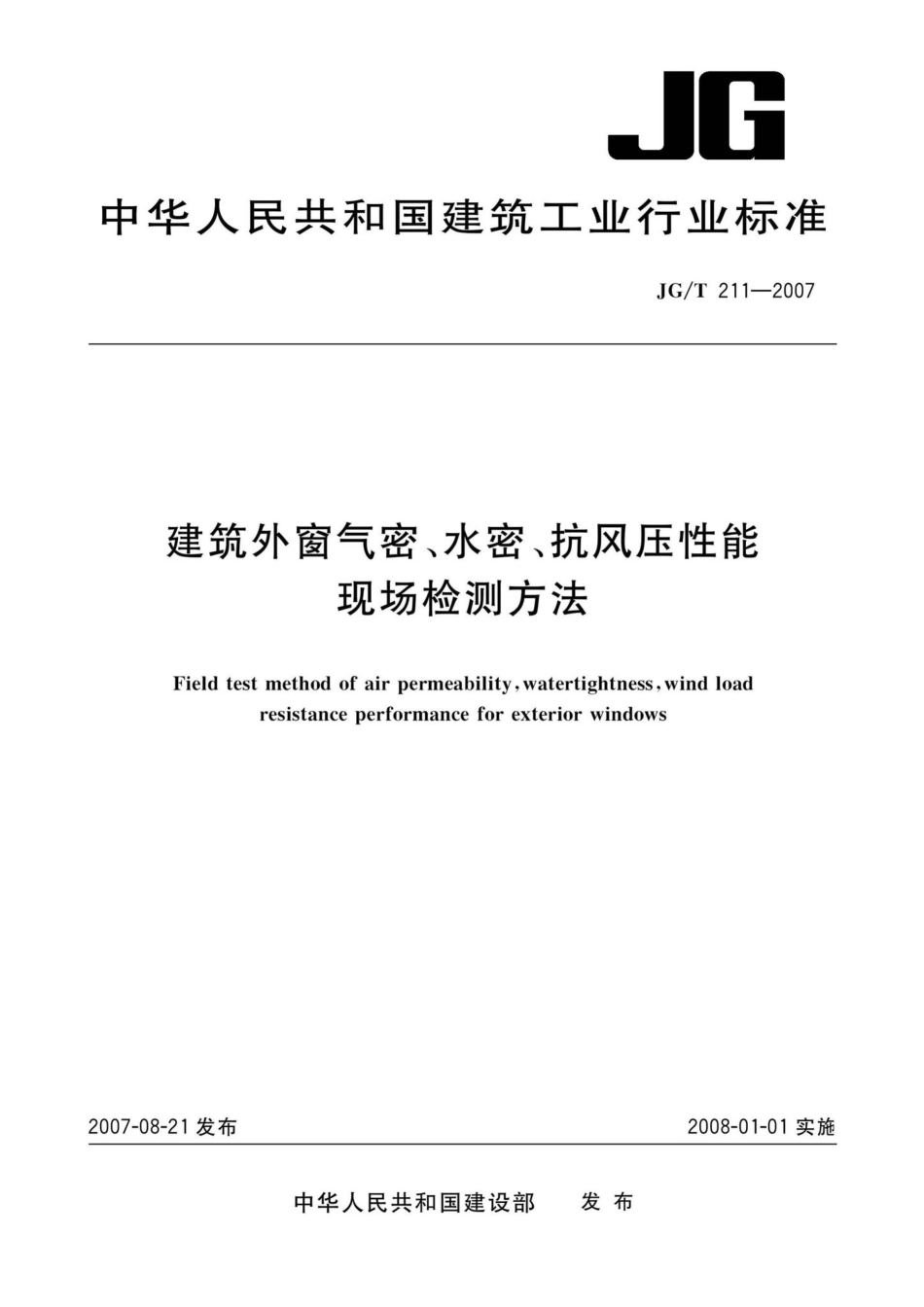

T211-2007：建筑外窗气密、水密、抗风压性能现场检测方法.pdf

JG/T211-2007建筑外窗气密、水密、抗风压性能现场检测方法1范围本标准规定了建筑外窗气密、水密、抗风压性能现场检测方法的性能评价及分级、现场检测、检测结果的评定、检测报告。本标准适用于已安装的建筑外窗气密、水密及抗风压性能的现场检测。检测对象除建筑外窗本身还可包括其安装连接部位。建筑外门可参照本标准。本标准不适用于建筑外窗产品的型式检验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7106一2002建筑外窗抗风压性能分级及检测方法GB/T7107一2002建筑外窗气密性能分级及检测方法GB/T7108一2002建筑外窗水密性能分级及检测方法3术语和定义下列术语和定义适用于本标准。3.1安装连接部位installation position建筑外窗外框与墙体等主体相连接的部位。3.2检测对象test object被检测的建筑外窗及其安装连接部位。4性能评价及分级4.1检测对象的气密性能。以10Pa压差下检测对象单位缝长空气渗透量或单位面积空气渗透量进行评价，气密性能分级值应符合GB/T7107一2002表1的规定。4.2检测对象的水密性能。以检测对象产生严重渗漏压差的前一级压差进行评价，水密性能分级值应符合GB/T7108一2002表1的规定。4.3检测对象的抗风压性能。以受力杆件的允许挠度和检测对象是否发生损坏或功能障碍所对应的压差进行评价，抗风压性能分级值应符合GB/T7106一2002表1的规定。5现场检测5.1检测原理及装置5.1.1现场利用密封板、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。在静压箱引出测量孔测量压差，在管路上安装流量测量装置测量空气渗透量，在外窗外侧布置适量喷嘴进行水密试验，在适当位置安装位移传感器测量杆件变形。
