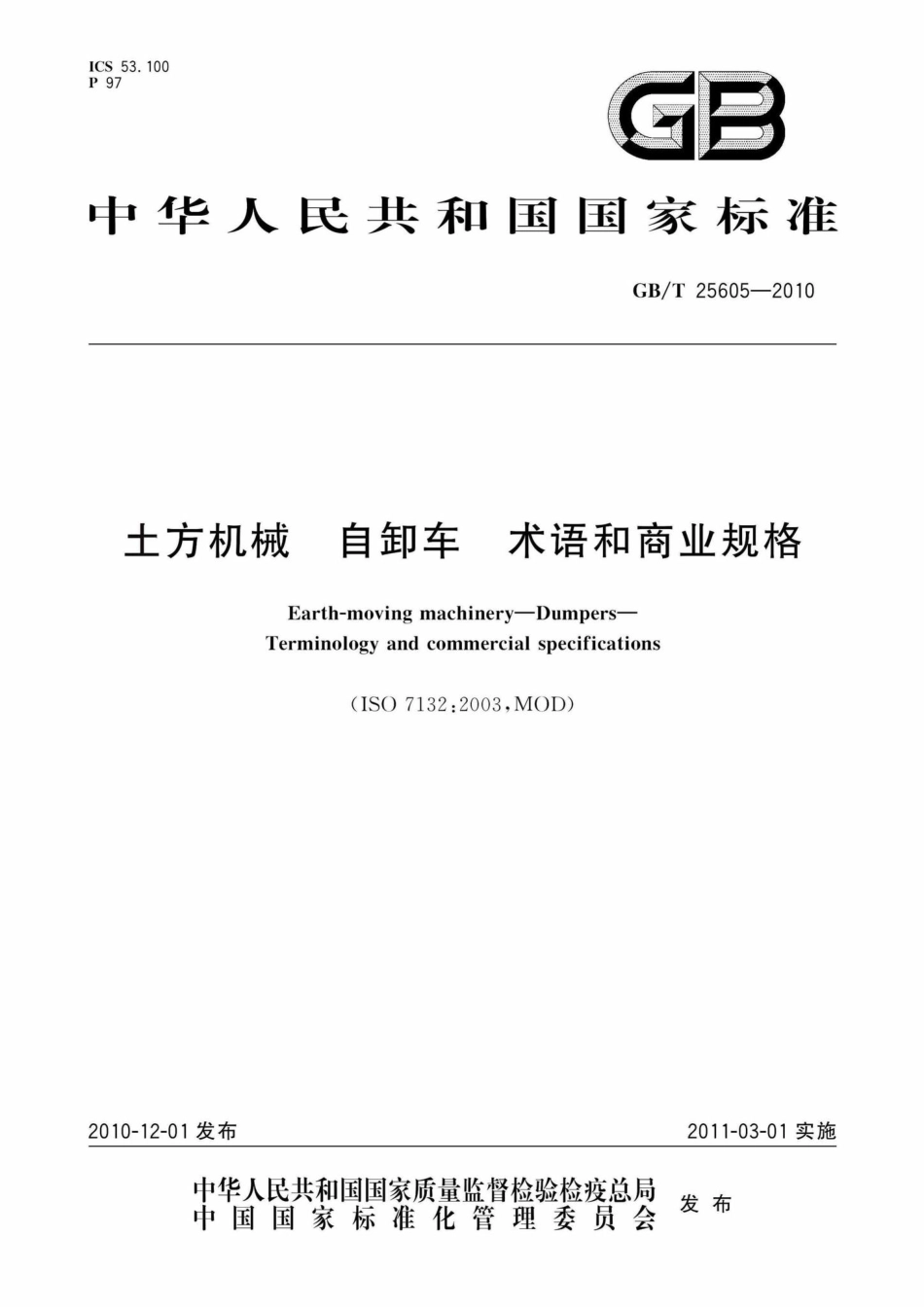

T25605-2010：土方机械自卸车术语和商业规格.pdf

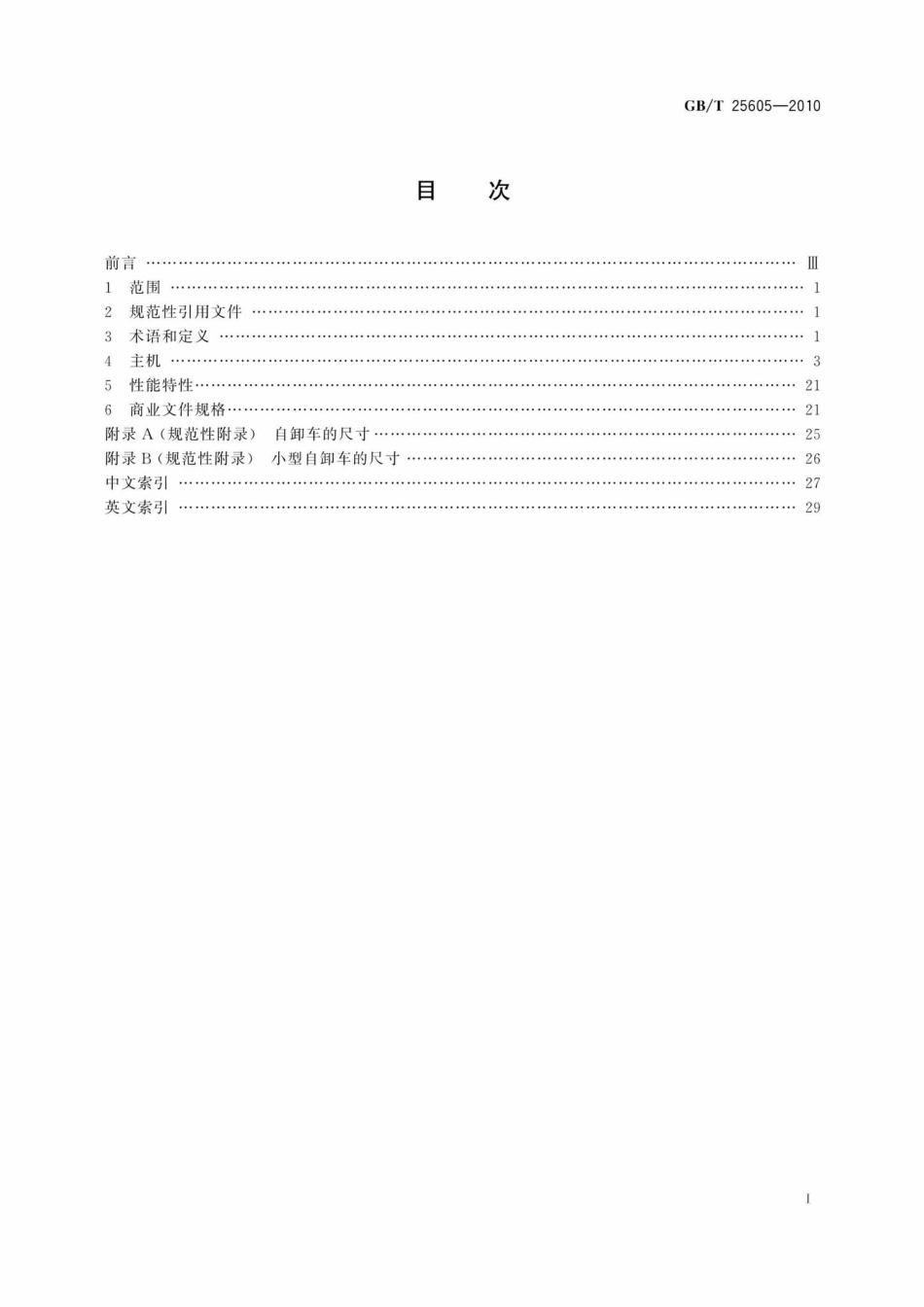

GB/T25605-2010目次前言0】范围2规范性引用文件13术语和定义15性能特性216商业文件规格21附录A(规范性附录)自卸车的尺寸25附录B(规范性附录)小型自卸车的尺寸26中文索引27英文索引29GB/T25605-20103.1.1.3铰接车架自卸车articulated frame dumper具有铰接车架，并用该车架进行转向的自卸车（轮胎式机械）。GB/T8498-2008,定义4.6.23.1.1.4回转自卸车swing dumper具有可360回转的上部结构的自卸车，该上部结构由刚性车架、敞开式车厢和司机室组成，底盘可由履带或轮胎系统组成。GB/T84982008,定义4.6.33.1.1.5小型自卸车compact dumper工作质量（见GB/T21154)小于或等于4500kg的铰接车架自卸车或刚性车架自卸车。注1：见GB/T8498、图A.4、图A.5和图A.6。注2：小型自卸车可装有整体式自装载工作装置3.1.2主机base machine机器不带有工作装置或附属装置，但配备有安装工作装置和附属装置所必需的连接件，如需要，可配备司机室或机棚和司机保护结构。3.1.3工作装置equipment为执行基本的设计功能，安装在主机（允许有附属装置）上的一组零部件。3.1.4自装载工作装置self-loading equipment由铲斗支撑结构与连杆机构组成，整体安装在小型自卸车上的装置，用于自身向车厢中装填物料。注：见4.1.53.1.5附属装置attachment为特定用途，可安装在主机或工作装置上的一组零件总成。3.1.6部件component主机、工作装置或附属装置的零件或零件总成。3.2性能3.2.1轮缘牵引力tractive force rimpull轮胎与地面之间用于驱动自卸车的有效作用力。3.2.1.1带直接传动变速器的牵引力tractive force with direct drive transmission在最大发动机转矩时，对每个前进挡所计算或测量的牵引力。注：最大牵引力可能会受到质量和牵引条件的限制。3.2.1.2带动力换挡变速器电力传动液力传动的轮缘牵引力tractive force rimpull with powershifttransmission electric drive hydrostatic drive牵引力与机器每个前进挡速度成曲线关系，可计算或测定。注：最大牵引力可能会受到质量和牵引条件的限制。2
