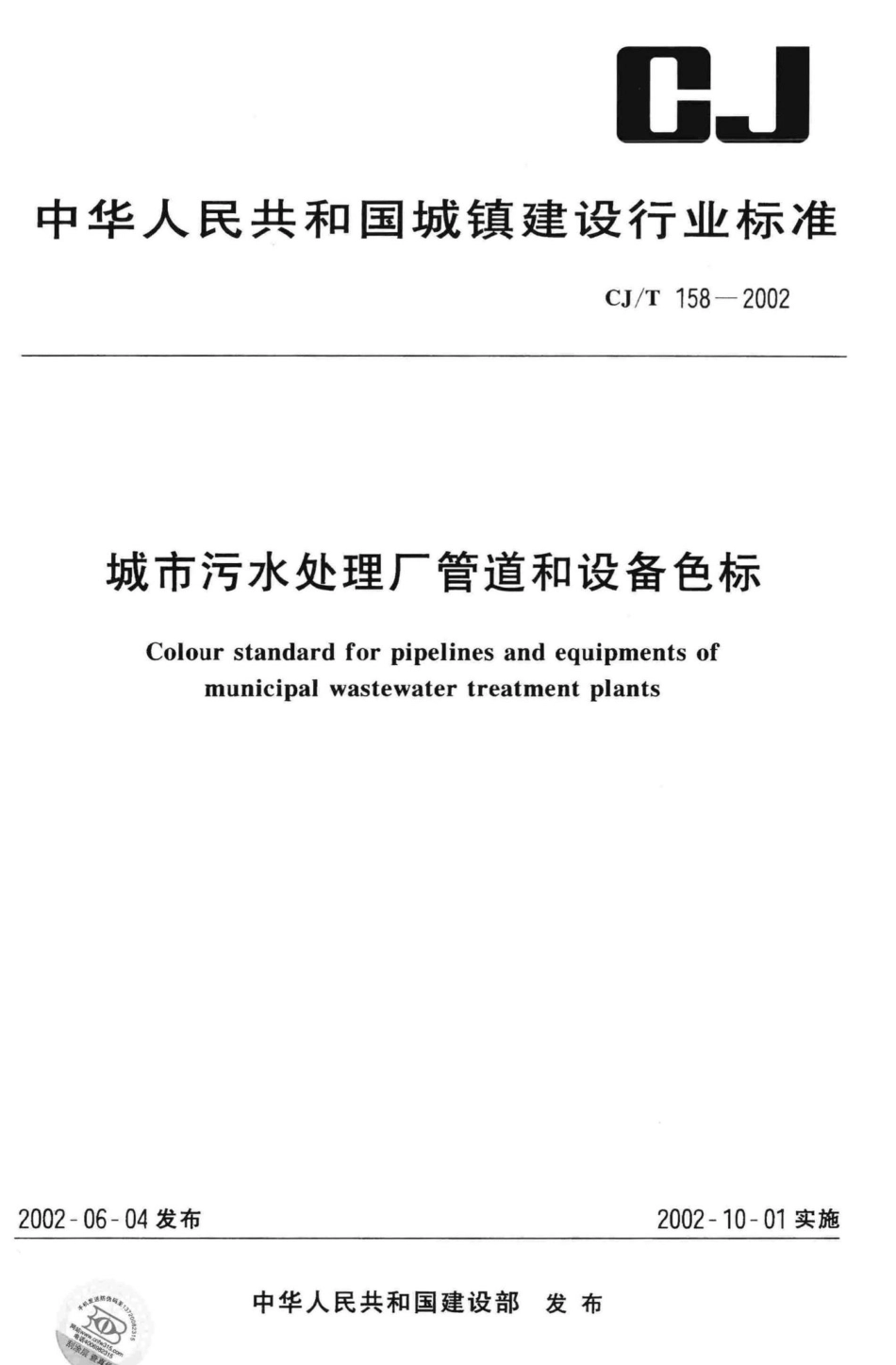

T158-2002：城市污水处理厂管道和设备色标.pdf

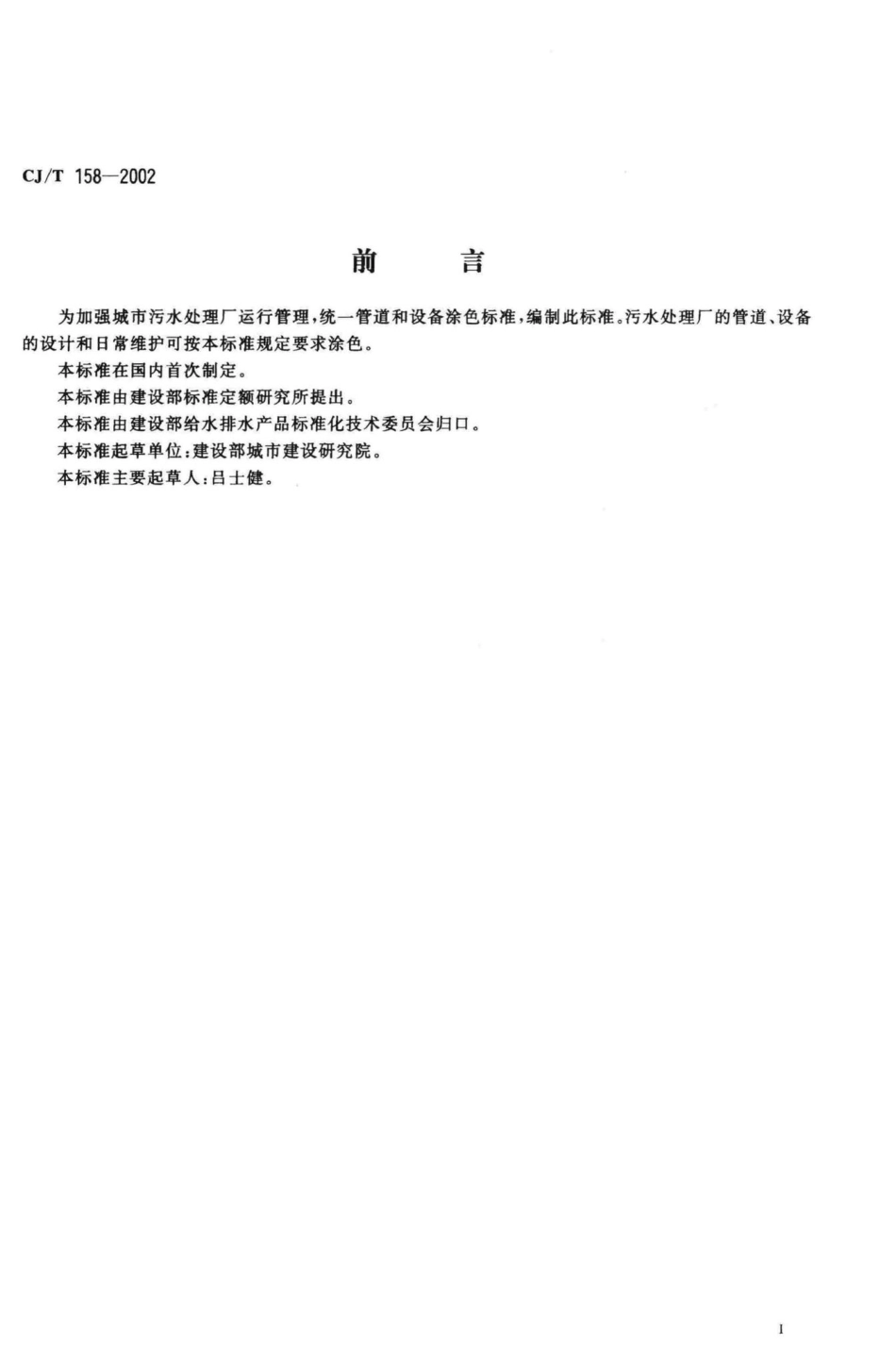

CJ/T158-2002前言为加强城市污水处理厂运行管理，统一管道和设备涂色标准，编制此标准。污水处理厂的管道、设备的设计和日常维护可按本标准规定要求涂色。本标准在国内首次制定。本标准由建设部标准定额研究所提出。本标准由建设部给水排水产品标准化技术委员会归口。本标准起草单位：建设部城市建设研究院。本标准主要起草人：吕士健。CJ/T158-20024.1.2识别色的使用方法，应从以下三种方法中选择一种。a)涂刷在管道的全长上；b)在管道上涂刷宽150mm的色环；c)在管道上用识别色胶带缠绕150mm色环。4.1.3当采用b)和c)方法时，如果管道识别色与保护色或管本色相近不易识别时，应在识别色与保护色或管本色之间用对比明显的白色或黑色涂刷宽50mm的色环。4.1.4识别色色环应涂刷在所有管路交叉点、阀门和穿孔两侧的管道上以及其他需要识别的部位。4.1.5色环的间隔可根据管径的大小分别为50m、100m、200m。4.2保护色4.2.1保护色应同识别色有明显区别。4.2.2城市污水处理厂管道保护色宜符合表2的规定。表2城市污水处理厂管道保护色管道名称颜色备注污水管道黑色污泥管道黑色自来水管道海灰色(B05)回用水管道黑色热水（蒸汽）管道海灰色(B05)沼气（燃气）管道铁红色(R01)空气管道白色氯气管道草绿色(GY04)4.2.3下列情况可不考虑保护色的颜色)某地区受环境条件影响，必须选用某种只有一种颜色的涂料才能耐用时，可涂该种单色涂料；b)涂沥青防腐；c)室外地沟内管道防腐。4.3管本色下列管道为管本色，可不涂保护色。a)不锈钢管、铝管、塑料管。b)保温管外包铝板、镀锌板。c)采用铝筒保温的管道。5设备涂色规定城市污水处理厂设备涂色应符合表3的规定。表3城市污水处理厂设备涂色设备名称颜色机械隔栅宝绿色(BG03)刮泥机棕黄色(YRO6)除砂机棕黄色(YR06)曝气机淡酞蓝色(PB06)吊车中黄色(Y07)2
