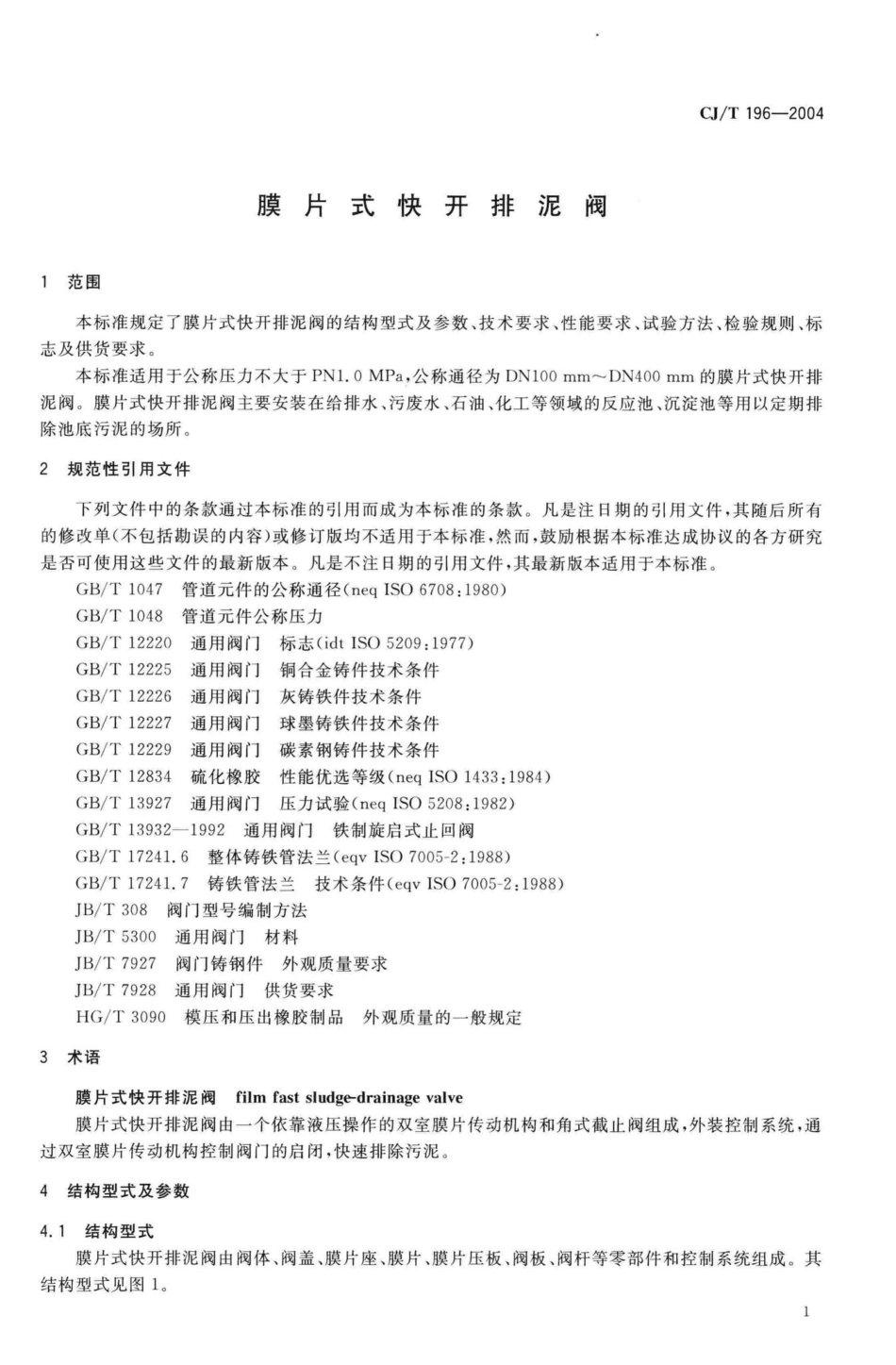

b中华人民共和国城镇建设行业标准CJ/T196-2004膜片式快开排泥阀Film fast sludge-drainage valve2004-09-17发布2005-03-01实施中华人民共和国建设部发布CJ/T196-2004膜片式快开排泥阀1范围本标准规定了膜片式快开排泥阀的结构型式及参数、技术要求、性能要求、试验方法、检验规则、标志及供货要求。本标准适用于公称压力不大于PN1.0MPa,公称通径为DN100mmDN400mm的膜片式快开排泥阀。膜片式快开排泥阀主要安装在给排水、污废水、石油、化工等领域的反应池、沉淀池等用以定期排除池底污泥的场所。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1047管道元件的公称通径(neq IS(06708:1980)GB/T1048管道元件公称压力GB/T12220通用阀门标志(idt IS05209:1977)GB/T12225通用阀门铜合金铸件技术条件GB/T12226通用阀门灰铸铁件技术条件GB/T12227通用阀门球墨铸铁件技术条件GB/T12229通用阀门碳素钢铸件技术条件GB/T12834硫化橡胶性能优选等级(neq IS01433:1984)GB/T13927通用阀门压力试验(neq IS05208:1982)GB/T13932一1992通用阀门铁制旋启式止回阀GB/T17241.6整体铸铁管法兰(eqv IS07005-2:1988)GB/T17241.7铸铁管法兰技术条件(eqv IS07005-2:1988)JB/T308阀门型号编制方法JB/T5300通用阀门材料JB/T7927阀门铸钢件外观质量要求JB/T7928通用阀门供货要求HG/T3090模压和压出橡胶制品外观质量的一般规定3术语膜片式快开排泥阀film fast sludge-drainage valve膜片式快开排泥阀由一个依靠液压操作的双室膜片传动机构和角式截止阀组成，外装控制系统，通过双室膜片传动机构控制阀门的启闭，快速排除污泥。4结构型式及参数4.1结构型式膜片式快开排泥阀由阀体、阀盖、膜片座、膜片、膜片压板、阀板、阀杆等零部件和控制系统组成。其结构型式见图1。
