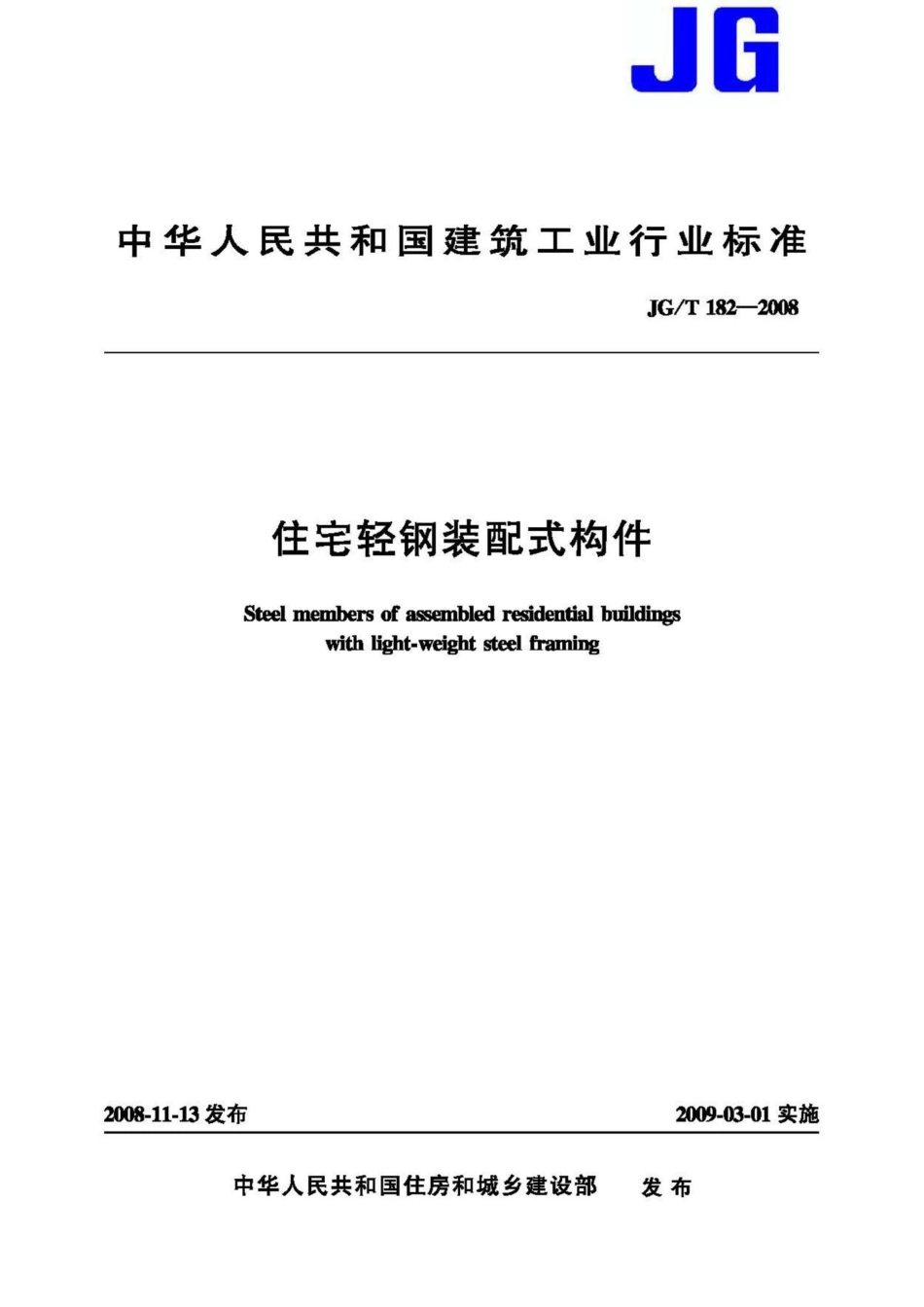

T182-2008：住宅轻钢装配式构件.pdf

JG/T182-2008C形截面构件口C口xX口X口板件厚度，以mm为单位卷边宽度，以mm为单位翼缘宽度，以mm为单位腹板高度，以mm为单位构件截面形式：C表示卷边槽形截面构件数量L形截面构件口L口X口口板件厚度，以mm为单位短肢宽度，以mm为单位长肢宽度，以mm为单位构件截面形式：L表示角形截面构件数量腹板厚度腹板厚度板厚度一腹板高度（内缘至内缘】腹板高度（外缘至外缘长肢宽度（外缘至外缘）卷边宽度(外缘至外缘)翼缘宽度（外缘至外缘）翼缘宽度（外缘至外缘）短肢宽度（外缘至外缘）图1U形截面图2C形截面图3L形截面3.2.2示例2个腹板高度90mm、翼缘宽度为35mm、厚度0.85mm的U形截面构件表示为：2U90350.85。2个腹板高度0m、翼缘宽度40mm、卷边宽度10mm、厚度0.85mm的C形截面构件表示为：2C9040100.85。2个长肢宽度50mm、短肢宽度40mm、厚度0.85mm的L形截面构件表示为：2L50400.85。4要求4.1材料4.1.1构件的钢材厚度在0.45mm3mm范围内，板件弯曲内半径应为2mm5mmo4.1.2构件的钢材，宜采用GB/T700规定的Q235钢和CB/T1591规定的Q345钢。当采用Q235-A钢时，应提出冷弯试验合格的保证条件。对于需要焊接的构件，尚应提出碳含量上限的交货条件。当有可靠依据时，可采用其他牌号的钢材。
