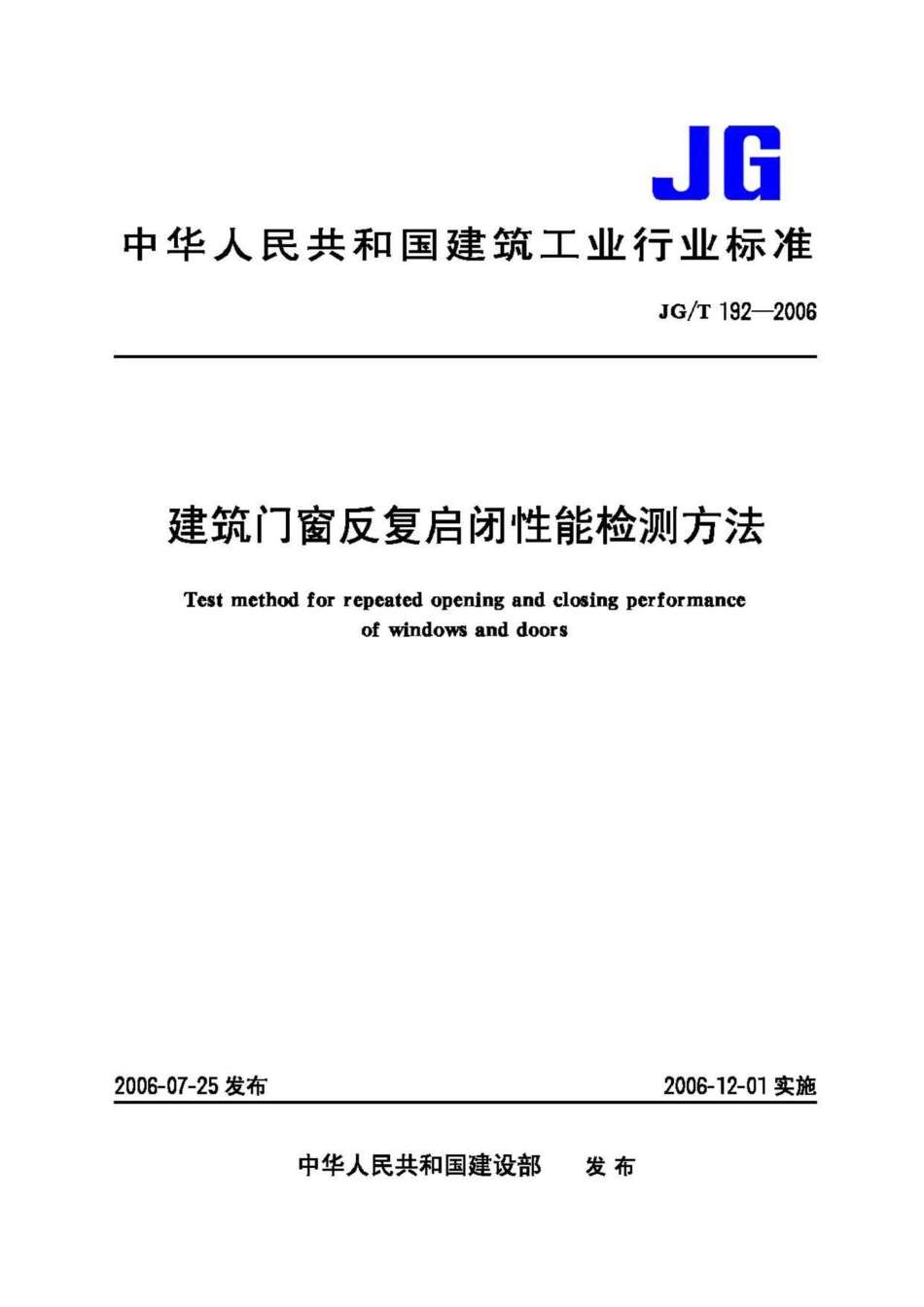

T192-2006：建筑门窗反复启闭性能检测方法.pdf

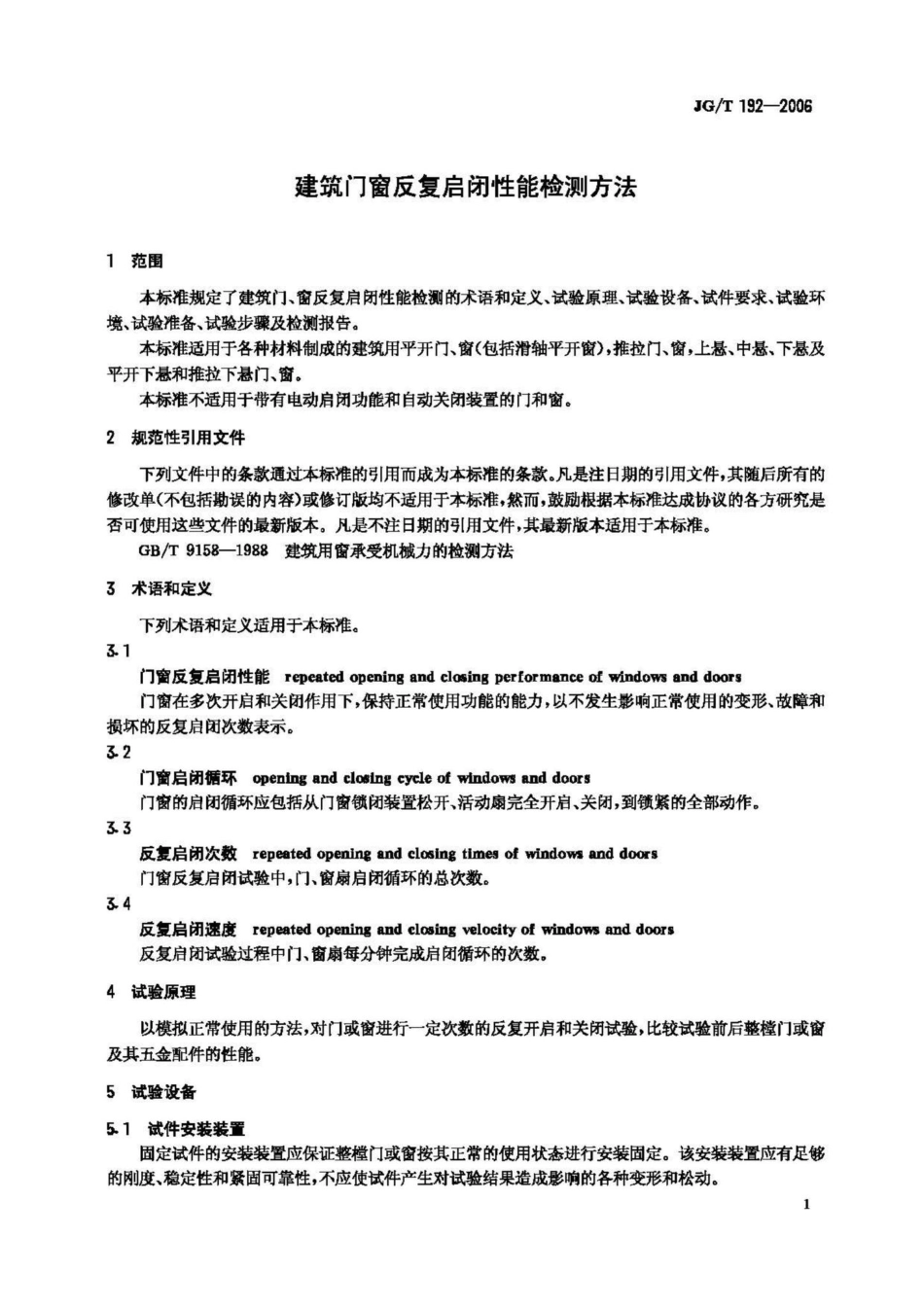

JG/T192-20069.2.2测定开启扇在门、窗平面内相对于门窗框（上下、左右方向）的位置，横向扇挺和竖向扇挺测点总数量各不少于2个（每支所测扇挺两端各距端部100mm处设一测点），采用钢直尺或游标卡尺进行测量。9.2.3测定开启扇在门、窝平面外相对于门窗框（前后方向）的位置，横向扇挺测点总数不少于4个，竖向扇挺测点总数不少于2个（每支所测扇挺两端各距端部100mm处设一测点），采用深度游标卡尺进行测量。9.2.4测定开启扇对角线长度，在开启扇角部位标出明确的测定点，采用钢卷尺进行测量。9.3反复启闭操作9.3.1将门、窗扇与启闭装置的传力构件可靠连接，反复启闭速度范围为5次/min20次/min。具体试件的反复启闭速度按不同开启形式门窗的要求确定。9.3.2门、窗扇开启的位置（开启角度或距离）应按不同开启形式的要求确定。9.3.3门和窗扇的启、闭力应作用在门把手或窗执手上，也可以作用在门把手或窗执手（锁）支座处的扇挺上。门窗的反复启闭操作应符合下列要求：9.3.31对于平开类（包括上、下悬等）旋转关闭的门窗，开启扇关闭过程中，应使其在启闭装置作用下达到门、窗框处的关闭位置时，对框有一定的作用力并旋转执手锁紧。9.3.32对于推拉类滑动平移关闭的门窗，应在开启扇碰到框之前适当位置撒掉启闭装置的作用力，使其在惯性力作用下达到门、窗框处的关闭位置。9.3.33经试验评估证明，对门窗整体反复启闭性能试验结果无实质性影响的五金配件启闭（如推拉类平移滑动启闭门窗半圆锁的启闭等)动作可以不包括在内。9.3.4组合开启形式的门窗试件，可按先完成一种开启形式的反复启闭操作后，再完成另一种开启形式的反复启闭操作的顺序进行。9.3.5试验过程中如发生因设备故障或试件非正常损坏等不影响检测结果有效性的情况，可特恢复正常试验状态后，继续进行试验。9.4中间检查9.4.1门、窗反复启闭试验的中间检查间隔分别为：门不超过5000次反复启闭次数（总检查次数不少于20次)：窗不超过3000次反复启闭次数（总检查次数不少于3次）。9.4.2中间检查时，应将门、窗扇与启闭装置的传力构件脱离，手动反复开启和关闭5次，按9.1的规定测定开启力和关闭力。在试件关闭状态下，测定门、窗扇与框的相对位置及其对角线长度，记录测量数据。经检查确认试件能正常启闭、试件的安装固定有无松动并及时紧固后，可继续进行试验。如发现试件有影响门窗正常使用的变形、损伤或其他障碍等异常情况，应终止试验。记录功能障碍或异常现象。9.4,3在试验过程中应进行试验监视，如发现试验不能继续进行的异常情况，应及时停止试验，按9.4.2进行中间检查，或终止试验。9.5最终检测9.5.1试件的反复启闭达到规定的循环次数后，在关闭状态下，按9.2的规定，测定门、窗扇与框的相对位置及其对角线长度，记录测量数据。9.5.2对试件进行手动和目测检查，确认有无异常情况，能否正常启闭。9.5.3按9.1的规定，进行门、窗启闭力测定。9.6检测数据的修约检测数据按个数位的0.5单位修约，开启扇与框相对位置（长度）及对角线长度的单位为毫米，启闭力的单位为牛顿角度的单位为度。9.7检测结果评定按各类门窗产品标准的相应规定进行。3
