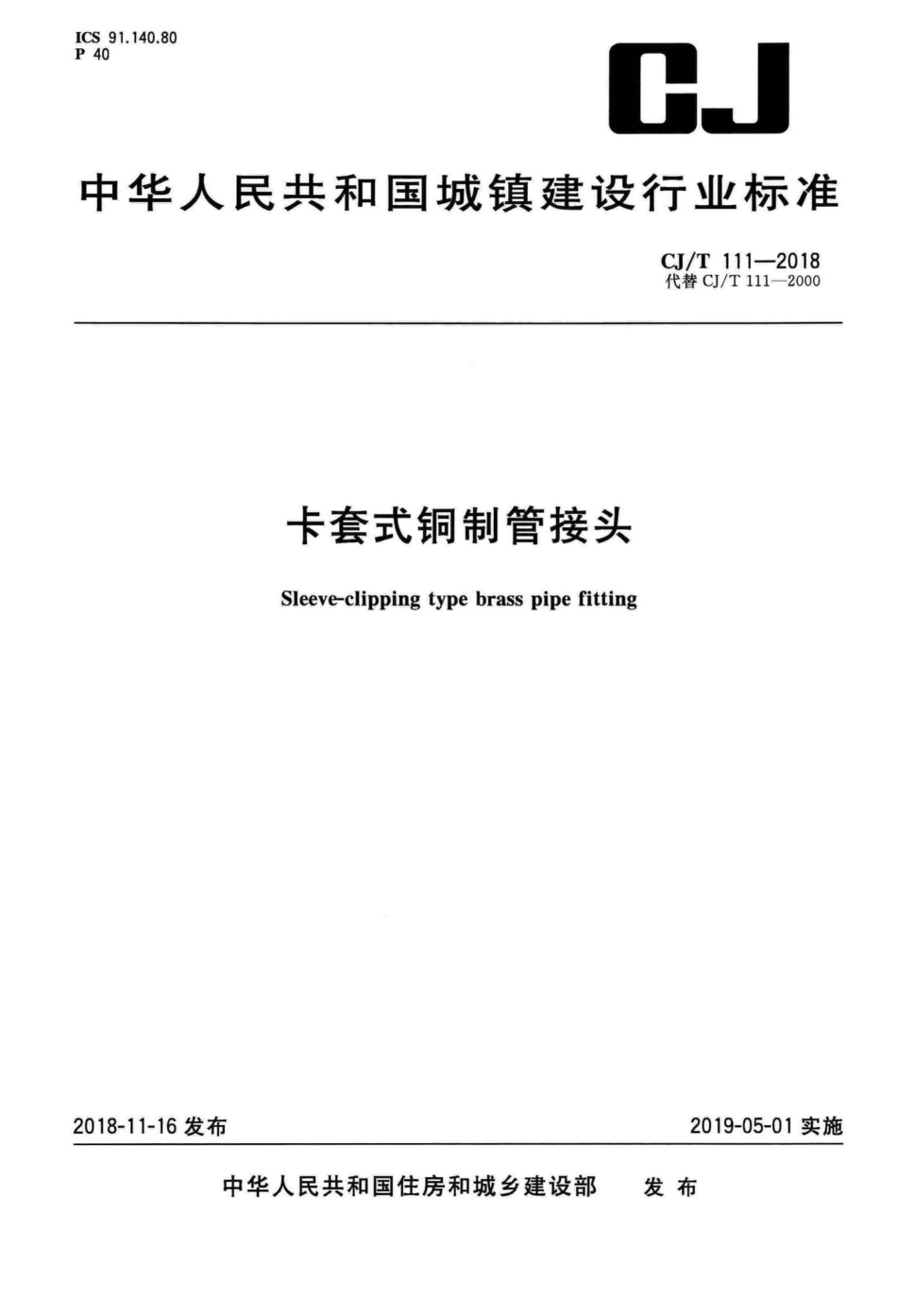

T111-2018：卡套式铜制管接头.pdf

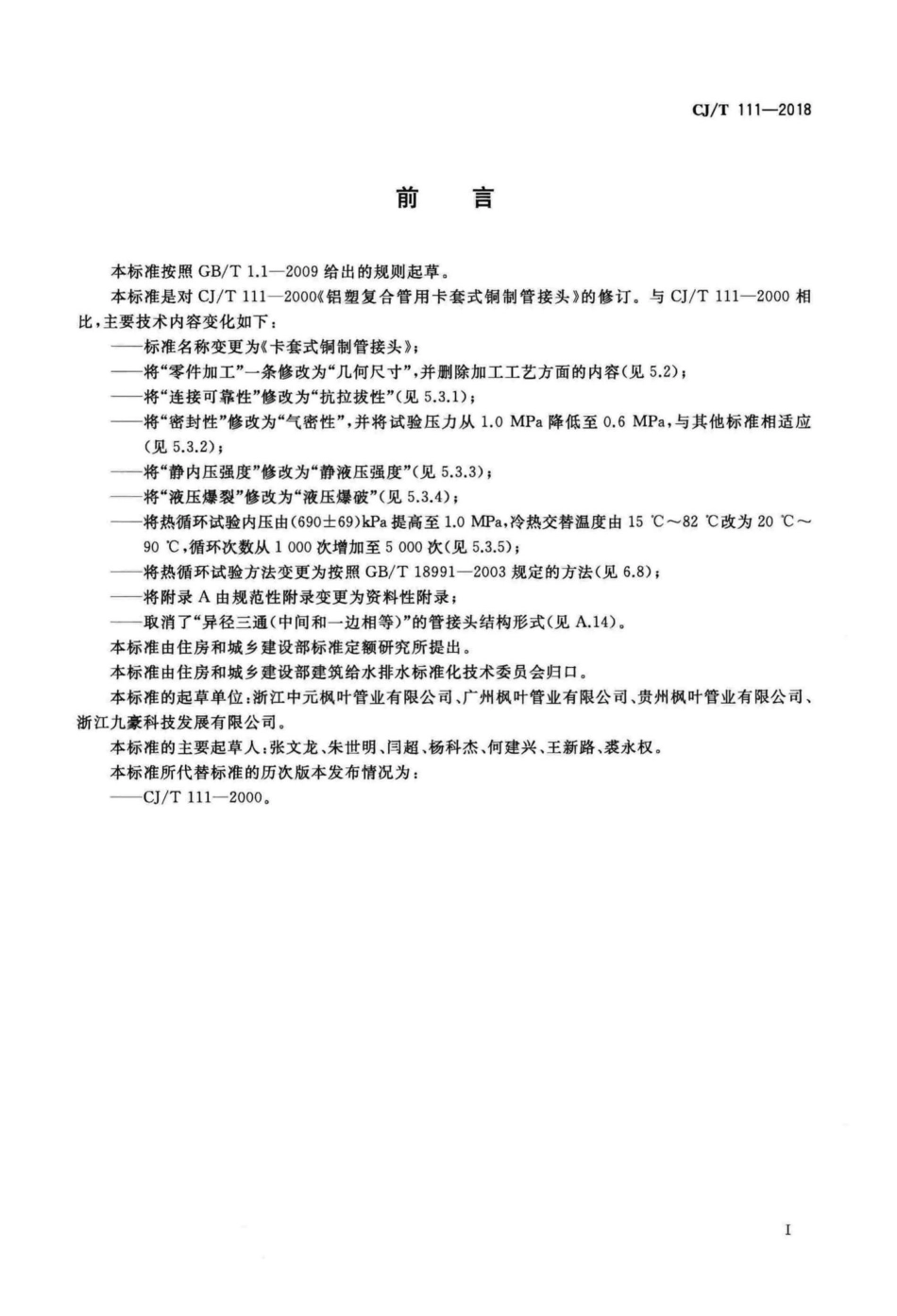

CJ/T111-2018前言本标准按照GB/T1.1一2009给出的规则起草。本标准是对CJ/T111一2000铝塑复合管用卡套式铜制管接头的修订。与C/T111一2000相比，主要技术内容变化如下：标准名称变更为卡套式铜制管接头；将“零件加工”一条修改为“几何尺寸”，并删除加工工艺方面的内容（见5.2）；将“连接可靠性”修改为“抗拉拔性”（见5.3.1）；将“密封性”修改为“气密性”，并将试验压力从1.0MPa降低至0.6MPa,与其他标准相适应(见5.3.2)；将“静内压强度”修改为“静液压强度”（见5.3.3）；将“液压爆裂”修改为“液压爆破”（见5.3.4）；将热循环试验内压由(690士69)kPa提高至1.0MPa,冷热交替温度由1582改为2090，循环次数从1000次增加至5000次（见5.3.5）；将热循环试验方法变更为按照GB/T18991一2003规定的方法（见6.8）：将附录A由规范性附录变更为资料性附录；-取消了“异径三通（中间和一边相等）”的管接头结构形式（见A.14)。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。本标准的起草单位：浙江中元枫叶管业有限公司、广州枫叶管业有限公司、贵州枫叶管业有限公司、浙江九豪科技发展有限公司。本标准的主要起草人：张文龙、朱世明、间超、杨科杰、何建兴、王新路、裘永权。本标准所代替标准的历次版本发布情况为：C/T111-2000。CJ/111-2018卡套式铜制管接头1范围本标准规定了建筑管道工程用卡套式铜制管接头（以下简称管接头）的产品分类、结构和标记，材料，要求，试验方法，检验规则，标志、包装、运输和贮存。本标准适用于公称尺寸12mm32mm的铝塑复合管和塑料管道系统的铜制管接头。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T196一2003普通螺纹基本尺寸GB/T197一2018普通螺纹公差GB/T1176铸造铜及铜合金GB/T1184一1996形状和位置公差未注公差值GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T5231加工铜及铜合金牌号和化学成分GB/T6111流体输送用热塑性塑料管道系统耐内压性能的测定GB/T7307一200155非密封管螺纹GB/T15560一1995流体输送用塑料管材液压瞬时爆破和耐压试验方法GB/T15820聚乙烯压力管材与管件连接的耐拉拔试验GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T18991一2003冷热水系统用热塑性塑料管材和管件GB/T18997.2一2003铝塑复合压力管第2部分：铝管对接焊式铝塑管HG/T2811旋转轴唇形密封圈橡胶材料3分类、结构和标记3.1分类3.1.1管接头按外部型式可分为下列类型：a)直通，代号S;b)弯头，代号L;c)三通，代号T;d)四通，代号X;e)堵头，代号D。3.1.2管接头按用途可分为：a)燃气用一工作压力为0.4MPa;b)冷、热水用一工作压力为1.0MPa。1
