T13095-2008：整体浴室.pdf

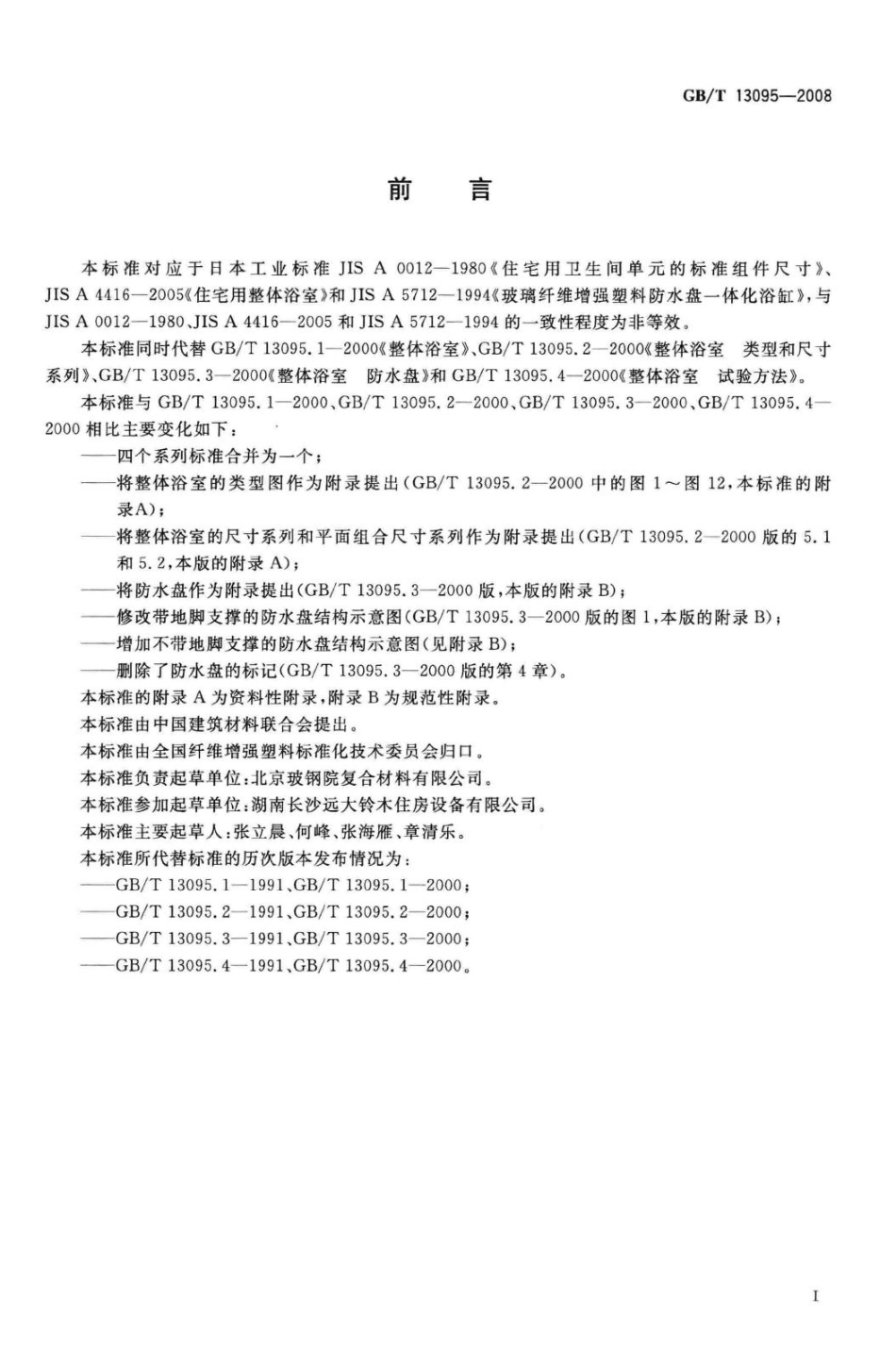

GB/T130952008前言本标准对应于日本工业标准JISA0012一1980住宅用卫生间单元的标准组件尺寸、JISA4416一2005住宅用整体浴室和JISA5712一1994玻璃纤维增强塑料防水盘一体化浴缸，与JISA0012一1980、JISA4416一2005和JISA5712一1994的一致性程度为非等效.本标准同时代替GB/T13095.1一2000整体浴室、GB/T13095.2一2000整体浴室类型和尺寸系列、GB/T13095.3一2000（整体浴室防水盘和GB/T13095.4一2000（整体浴室试验方法。本标准与GB/T13095.1一2000、GB/T13095.2一2000、GB/T13095.3一2000、GB/T13095.42000相比主要变化如下：一四个系列标准合并为一个：将整体浴室的类型图作为附录提出(GB/T13095.2一2000中的图1图12，本标准的附录A);将整体浴室的尺寸系列和平面组合尺寸系列作为附录提出(GB/T13095.2一2000版的5.1和5.2，本版的附录A);将防水盘作为附录提出(GB/T13095.3一2000版，本版的附录B)；修改带地脚支撑的防水盘结构示意图(GB/T13095.3一2000版的图1，本版的附录B)；增加不带地脚支撑的防水盘结构示意图（见附录B);删除了防水盘的标记(GB/T13095.3一2000版的第4章)。本标准的附录A为资料性附录，附录B为规范性附录。本标准由中国建筑材料联合会提出。本标准由全国纤维增强塑料标准化技术委员会归口。本标准负责起草单位：北京玻钢院复合材料有限公司。本标准参加起草单位：湖南长沙远大铃木住房设备有限公司。本标准主要起草人：张立晨、何峰、张海雁、章清乐。本标准所代替标准的历次版本发布情况为：GB/T13095.1-1991、GB/T13095.1-2000;GB/T13095.2-1991、GB/T13095.2-2000;GB/T13095.3-1991、GB/T13095.3-2000:GB/T13095.4-1991、GB/T13095.4-2000。GB/T13095-20084.2尺寸系列4.2.1整体浴室的尺寸系列参见附录A。4.2.2整体浴室平面组合尺寸系列参见附录A。4.2.3整体浴室的内空间尺寸、最大外形尺寸及最小安装尺寸。4.2.3.1内空间尺寸、最大外形尺寸与最小安装尺寸关系见图1、图2。最小安装尺寸最大外形尺寸内空间尺寸图1水平方向的关系图2垂直方向的关系4.2.3.2最大外形尺寸整体浴室的最大外形尺寸与内空间尺寸之差：E图3底部支撑尺寸水平方向(70200)mm,见图1，Mx=Mx+Mx2=(70200)mm,My=M+M2=(70200)mm。垂直方向不大于500mm,见图2，Mz=Ma+Mz2500mm.4.2.3.3最小安装尺寸整体浴室的最小安装尺寸为最大外形尺寸加(40150)mm。4.2.3.4整体浴室的底部支撑尺寸h应不大于250mm,见图3。4.2.3.5整体浴室安装管道的侧面与墙面之间应留有空间，以确保管道的安装。4.3产品标记整体浴室按代号(BU)、短边、长边、类型代号和标准号进行标记。3
