JG-T543-2018：铝塑共挤门窗.pdf

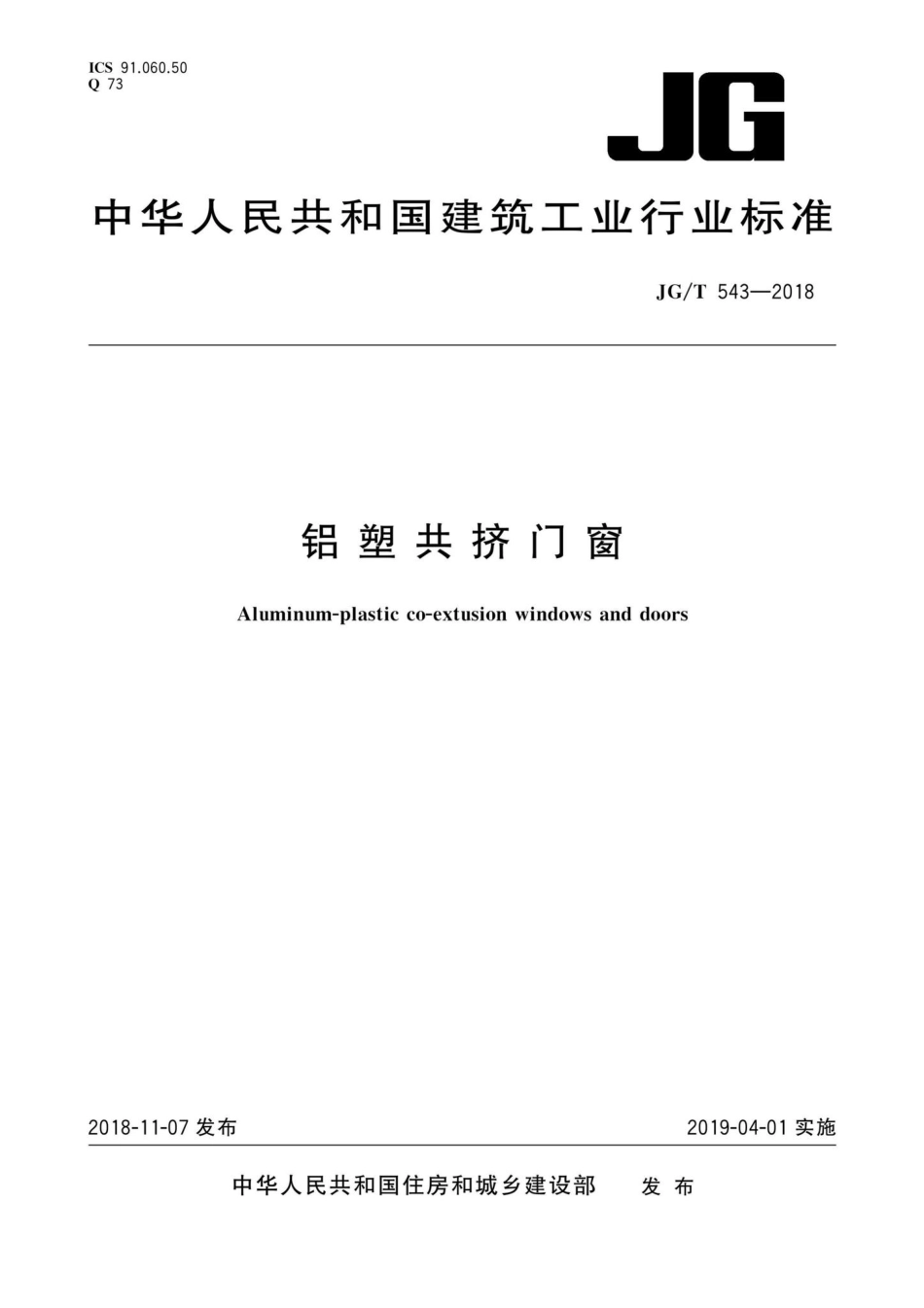

ICs91.060.50Q73G中华人民共和国建筑工业行业标准JG/T543一2018铝塑共挤门窗Aluminum-plastic co-extusion windows and doors2018-11-07发布2019-04-01实施中华人民共和国住房和城乡建设部发布JG/T543-20183.1铝塑共挤门窗aluminum-plastic co-extrusion windows and doors采用铝塑共挤型材制作框、扇杆件结构的门窗。4分类、规格和型号4.1分类和代号4.1.1用途门、窗按外墙用和内墙用，划分为两类：a)外门窗，代号为W:b)内门窗，代号为N。4.1.2产品系列以门、窗框在洞口深度方向的构造尺寸（代号为C2,单位为毫米）划分，并以其数值表示。示例：门、窗框厚度构造尺寸为70mm时，其产品系列称为70系列。4.1.3开启形式按开启形式划分门、窗分类与代号分别见表1、表2。表1门的开启形式分类与代号平开类推拉类开启形式平开地弹簧内开下悬(水平)推拉折叠推拉代号PDHNXTZT表2窗的开启形式分类与代号开启形式固定平开推拉中悬上悬下悬代号GPKTLZXSXXX4.1.4规格型号以门窗宽、高的设计尺寸一门、窗的宽度构造尺寸(B:)和高度构造尺寸(Az)的千、百、十位数字，前后顺序排列的六位数字表示。示例：门窗的B2、A:分别为1150mm和1450mm时，其尺寸规格型号为115145。4.2标记按产品的名称、用途、系列、开启形式规格型号与等级或指标值（抗风压性能P,水密性能P气密性能q1/q2-空气声隔声性能RC,/RC保温性能K-遮阳性能SC等)、标准编号的顺序进行标记。示例1：外墙用50系列平开铝塑共挤窗，该产品规格型号为115145，抗风压性能5级，水密性能3级，气密性能7级，其标记为：铝塑共挤窗W50PK-115145(P35-P3-g17)JG/T543一20182
