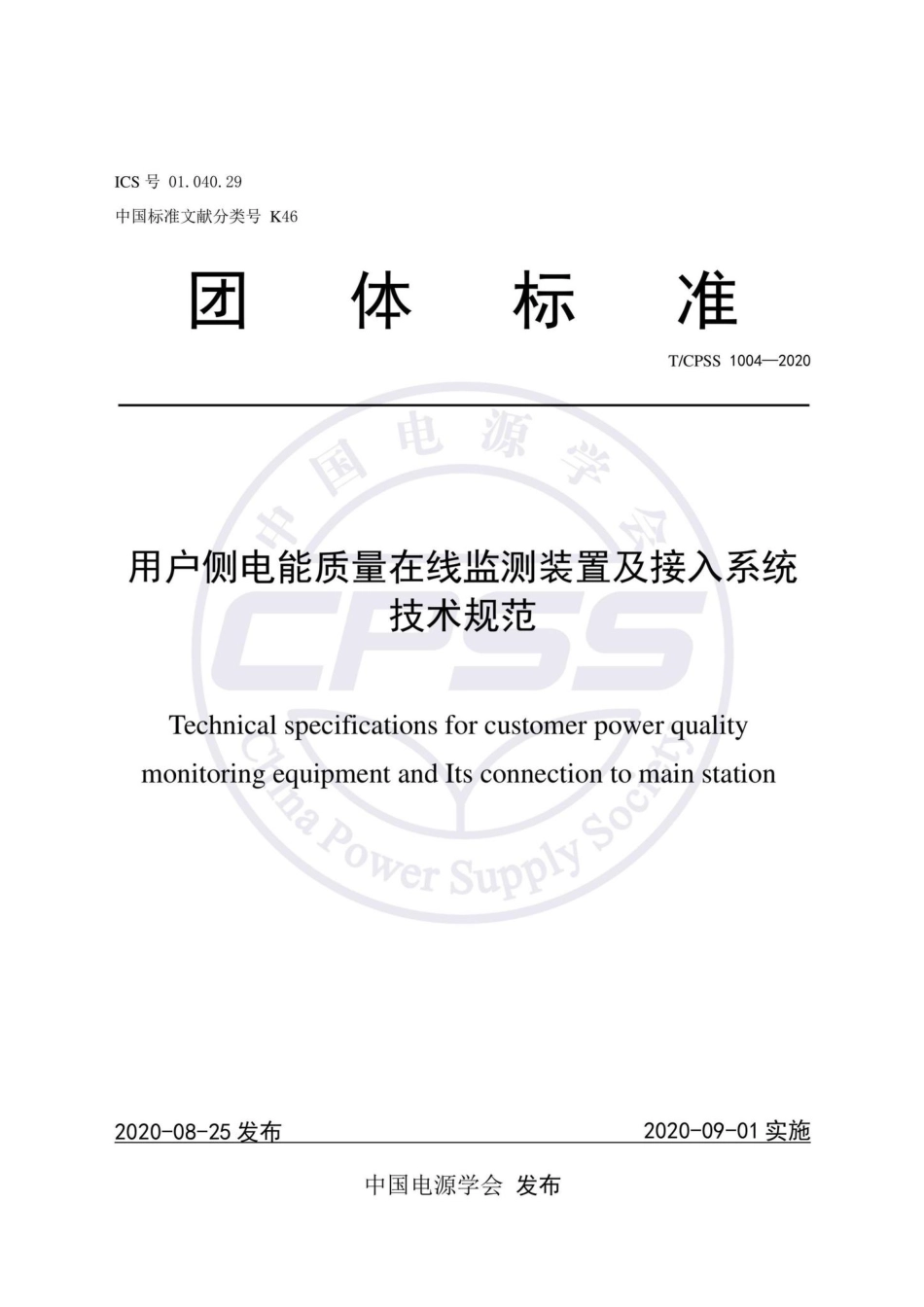

CPSS1004 2020 用户 电能 质量 在线 监测 装置 接入 系统 技术规范

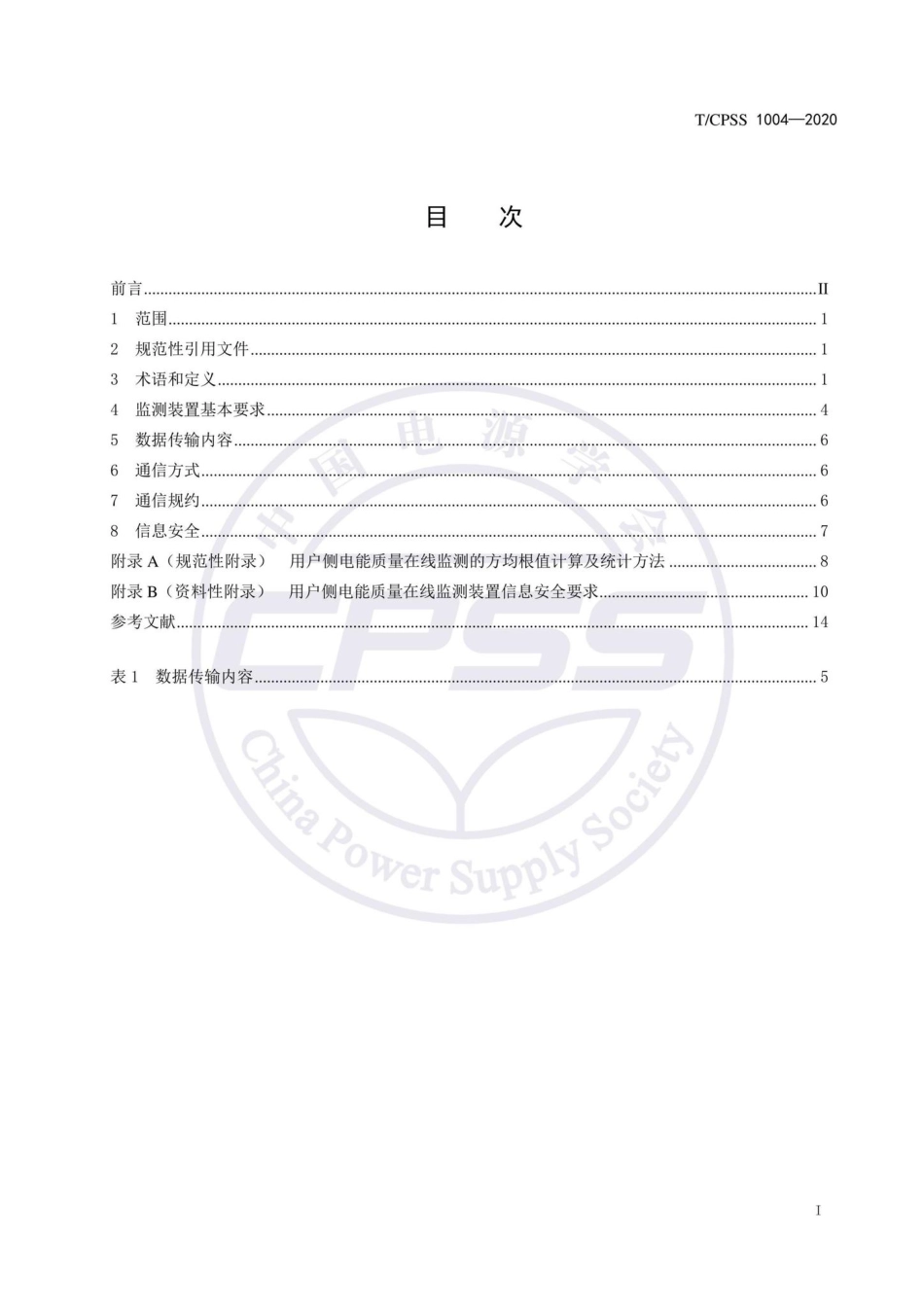

T/CPSS1004-2020目次前言1范围.2规范性引用文件3术语和定义4监测装置基本要求45数据传输内容66通信方式67通信规约68信息安全.7附录A(规范性附录)用户侧电能质量在线监测的方均根值计算及统计方法8附录B(资料性附录)用户侧电能质量在线监测装置信息安全要求10参考文献.14表1数据传输内容.5hina Power Supply SocietyT/CPSS1004-2020用户侧电能质量在线监测装置及接入系统技术规范1范围本标准规定了用户侧电能质量在线监测装置(以下简称监测装置)基本要求,及其接入供电企业电能质量监测系统的数据传输内容、通信方式、通信规约和信息安全。本标准适用于电力用户侧安装的电能质量在线监测装置,在配电网、风电场及光伏电站等新能源电站安装的电能质量在线监测装置可参考采用源2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T15284多费率电能表特殊要求GB/T17215.301多功能电能表特殊要求GBT17626.30电磁兼容试验和测量技术电能质量测量方法GBT19862一2016电能质量监测设备通用要求GBT22386电力系统暂态数据交换通用格式DLZ860.2变电站通信网络和系统第2部分:术语DLT1608-2016电能质量数据交换格式规范3术语和定义GB/T12325-2008、GB/T12326-2008、GB/T14549-1993、GB/T15543-2008、GB/T159452008、GB/T16927.4一2014、GB/T24337一2009、GB/T30137一2013、GB/T32507一2016界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了GB/T12325一2008、GBT12326一2008、GB/T14549-1993、GB/T15543-2008、GB/T15945一2008、GB/T16927.4-2014、GB/T24337-2009、GB/T30137一2013、GB/T32507一2016中的一些术语和定义。3.1电力用户power customer依法与供电企业建立供、用电关系的电力消费者,以及购买电力商品或接受服务的客户。GB/T32507-2016,定义2.1.183.2用户侧电能质量在线监测装置customer power quality monitoring equipment安装在用户侧,通过引入电压、电流信号,用于测量监测点处电能质量指标的专用装置。3.3电能质量监测系统power quality monitoring system1T/CPSS1004-2020由电能质量监测终端、信息通道以及服务站和客户端组成的系统。GB/T32507一2016,定义3.33.4电压偏差voltage deviation实际运行电压对系统标称电压的偏差相对值,以百分数表示。GB/T12325-2008,定义3.43.5频率偏差frequency deviation系统频率的实际值和标称值之差。GB/T15945-2008,定义2.2电源3.6谐波harmonic对周期性交流量进行傅立叶级数分解,得到频率为基波频率大于1整数倍的分量。GB/T14549一93,定义3.43.7间谐波分量interharmonics component对周期性交流量进行傅立叶级数分解,得到频率不等于基波频率整数倍的分量。GB/T24337-2009,定义3.63.8谐波含有率harmonic ratio(HR)周期性交流量中含有的第h次谐波分量的方均根值与基波分量的方均根值之比(用百分数表示)。第h次谐波电压含有率以HRU,表示,第h次谐波电流含有率以HR表示。GB/T14549-93,定义3.73.9总谐波畸变tofal harmonie distortion(THD)JD周期性交流量中的谐波含量的方均根值与其基波分量的方均根值之比(用百分数表示)。电压总谐波畸变率以THDu表示,电流总谐波畸变率以THD表示。GBT1454993,定义3.83.10电压波动voltage fluctuation电压方均根值(有效值)一系列的变动或连续的改变。GB/T123262008,定义3.33.11闪变flicker灯光照度不稳定造成的视感。
