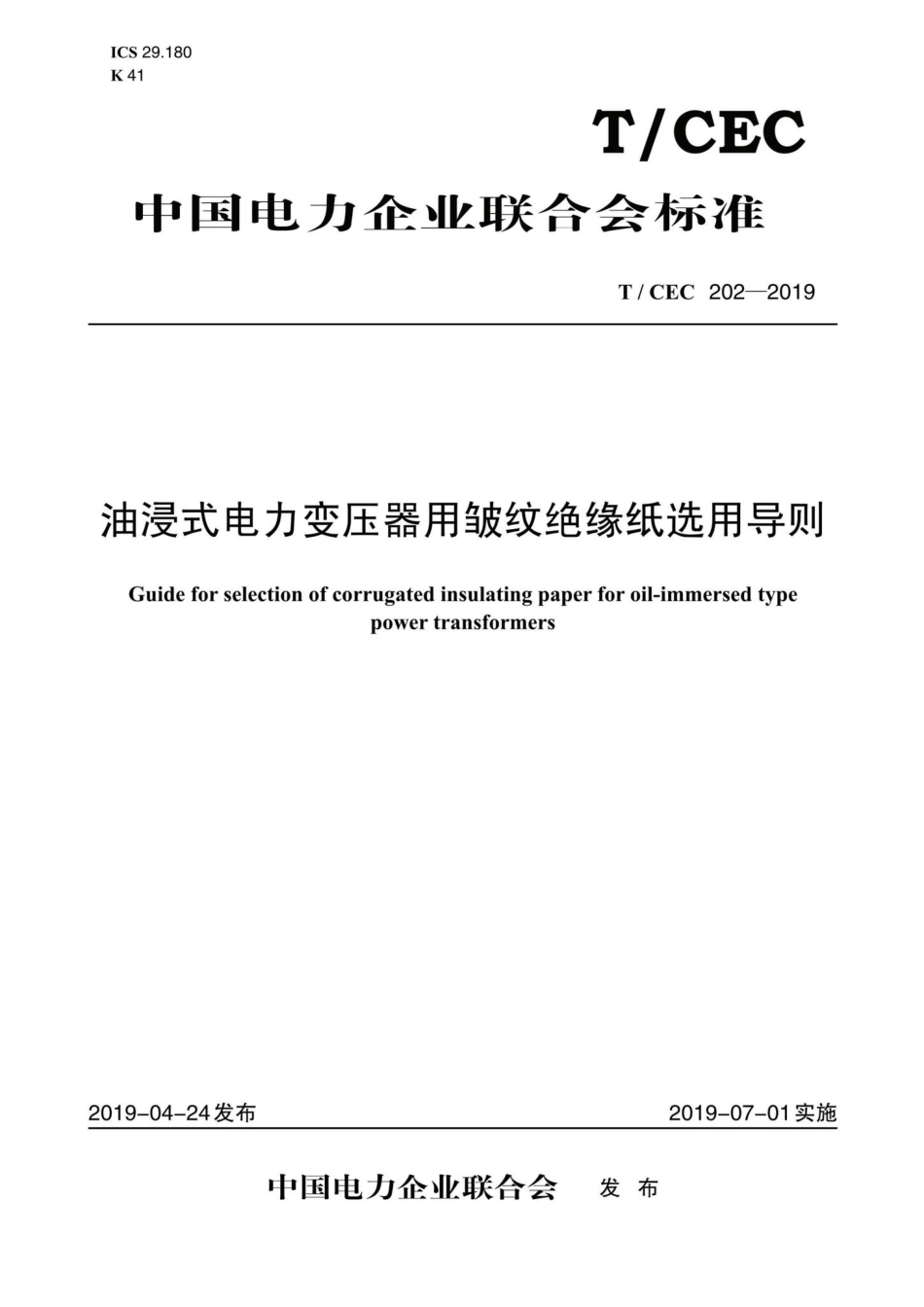

CEC202-2019：油浸式电力变压器用皱纹绝缘纸选用导则.pdf

T/CEC202-20194.2常用型号、规格及标记应符合表1的规定。表1常用型号、规格及标记规格型号基纸厚度宽度标记示例mmmmJW-50/500.0525、4025皱纹纸JW-50/50JW-50/750.0754040皱纹纸JW-50/755技术要求5.1原料皱纹纸的原料应使用100%纯硫酸盐绝缘木浆制造。5.2外观5.2.1皱纹纸皱纹应均匀，其纵向不应有褶子、皱纹。皱纹纸原纸颜色应均匀一致，纸面应平整，不应含有金属粒子、煤灰、砂粒、染料浆块等目测可见异物，不应有霉点、水迹、裂纹、孔洞等缺陷。皱纹纸切边应整齐、洁净，不应有裂口。5.2.2皱纹纸应均匀地卷绕在硬质纸芯上，但不应过紧，其两侧面应平齐，且与芯轴垂直，纸的末端用粘带粘牢，不应浸透第二层纸。纸卷芯轴长度应小于纸带宽度，纸卷周围不应有局部隆起，卷中不应有折棱或褶皱。5.3性能皱纹纸性能应符合表2的规定。表2皱纹纸性能序号项目名称单位指标值JW.50/50JW.50/750.0480.0540.06750.0825厚度起皱前mm起皱后0.350.050.450.052宽度mm250.2、400.2400.23基纸紧度g/cm30.750.850.750.854皱纹数个lcm813813纵向4.054.58基纸抗张强度kN/m横向1.581.96纵向2.06基纸伸长率%2.0横向4.04.0裂断时伸长率%50508工频击穿电压（空气介质中）kV/层0.9519工频击穿电压（油介质中）kV/层2.42.610对变压器油的污染（tan6)%0.10.12
