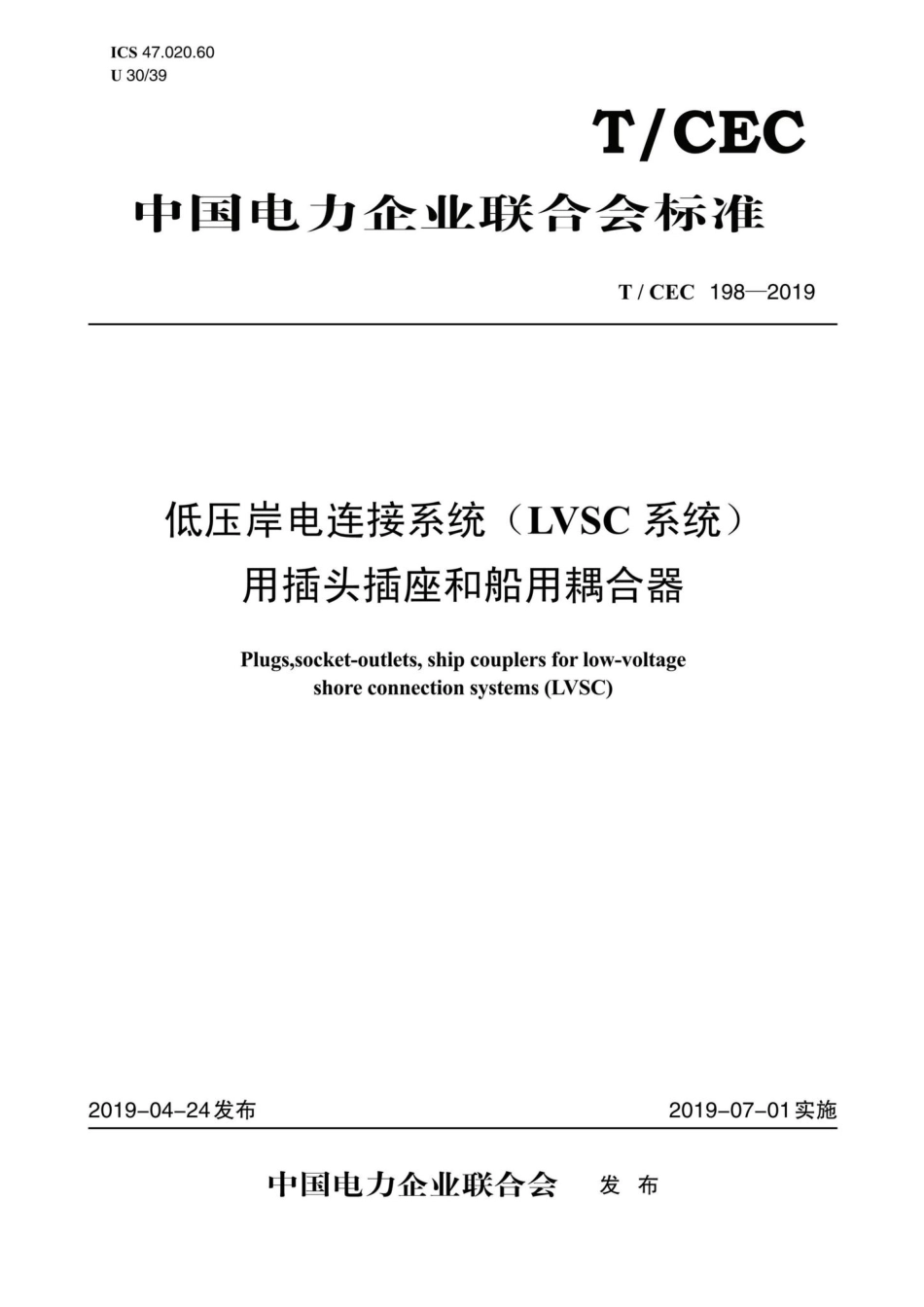

CEC198-2019：低压岸电连接系统（LVSC系统）用插头插座和船用耦合器.pdf

T/CEC198-2019低压岸电连接系统(LVSC系统)用插头插座和船用耦合器1范围本标准规定了岸电设备连接接口的技术要求、试验检测方法、功能定义、结构及尺寸。本标准适用于岸电设备连接接口，其额定电压不超过1000V(AC),频率50Hz/60Hz,额定电流不超过350A。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求GB/T3956电缆的导体GB/T4208外壳防护等级(IP代码)GB/T5013.4额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T5023.1GB/T5023.7额定电压450/750V及以下聚氯乙烯绝缘电缆GB/T11918.1一2014工业用插头插座和耦合器第1部分：通用要求GBT16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T36028.2靠港船舶岸电系统技术条件第2部分：低压供电3术语和定义GB/T36028.2和GB/T11918.1一2014界定的以及下列术语和定义适用于本文件。3.1岸基供电接口shore plug and socket-outlet能将电缆连接到电源的供电设备器件，以电源输出为目的的供电接口。由供电插头与供电插座组成（见图1）。3.1.1供电插座socket-outlet岸基供电接口中与电源供电线缆或供电设备连接在一起且固定安装的部分，供电插座内部使用插孔方式与供电插头对接。3.1.2供电插头plug岸基供电接口中和供电线缆连接且可以移动的部分，供电插头内部使用插针和供电插座对接。3.2船舶用电接口ship coupler能将电缆连接到船舶的器件，以电源输入为目的的用电接口。由船舶插头和船舶插座组成，也称船用耦合器（见图1）。3.2.1船舶插座ship inlet船舶用电接口中固定安装在船侧，用于接收岸基电源，通过电缆可以和船舶主配电板连接的设1
