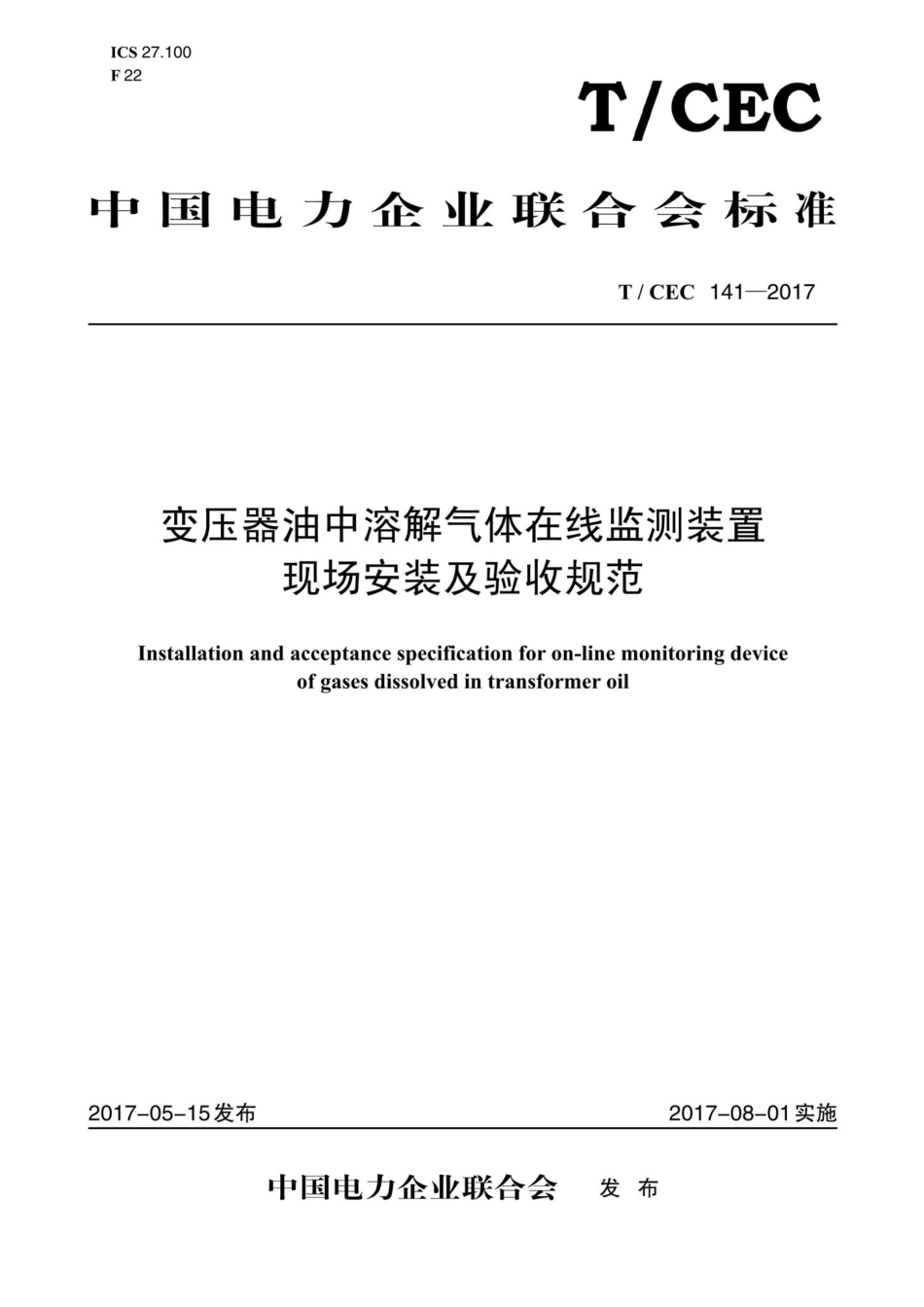

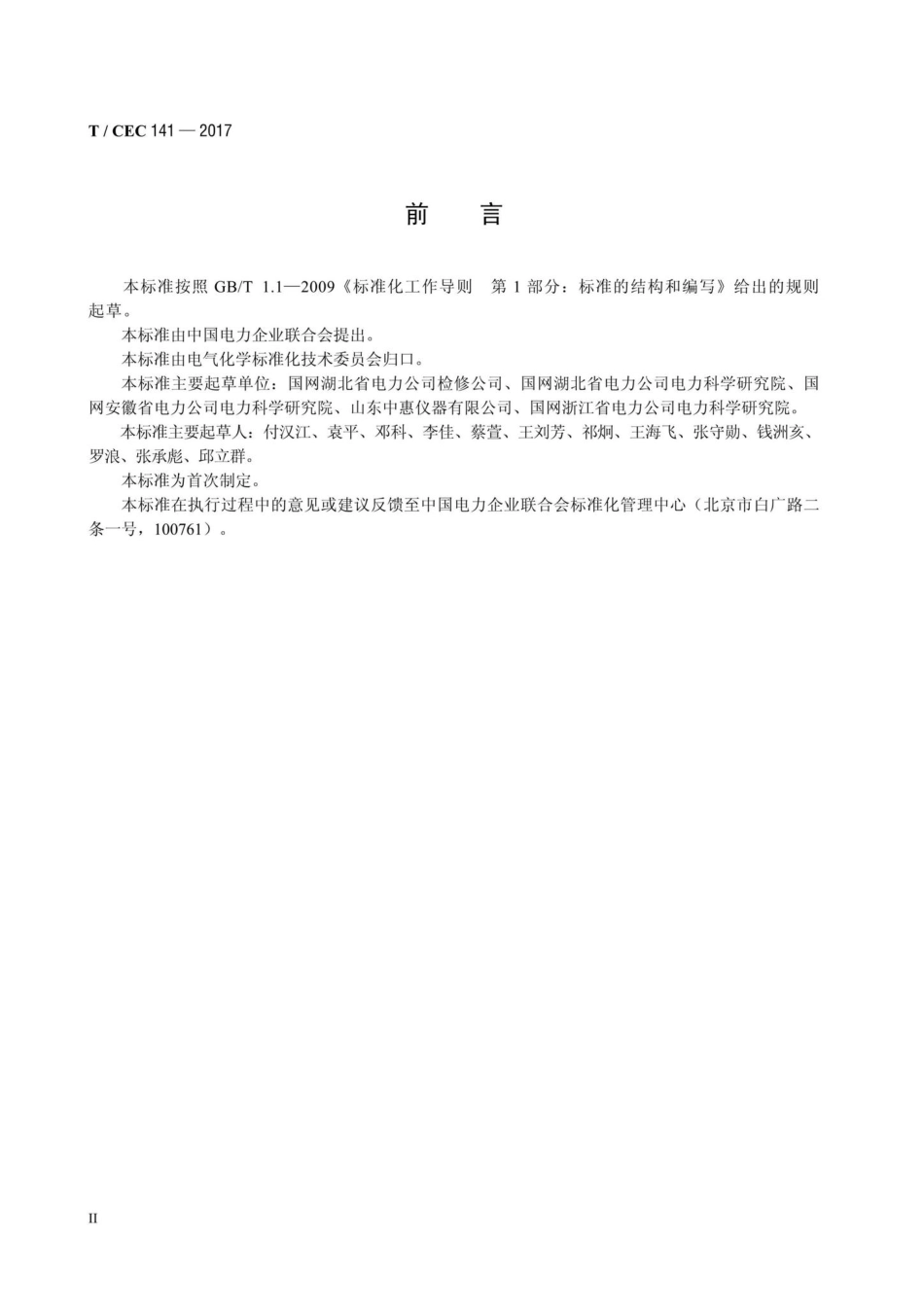

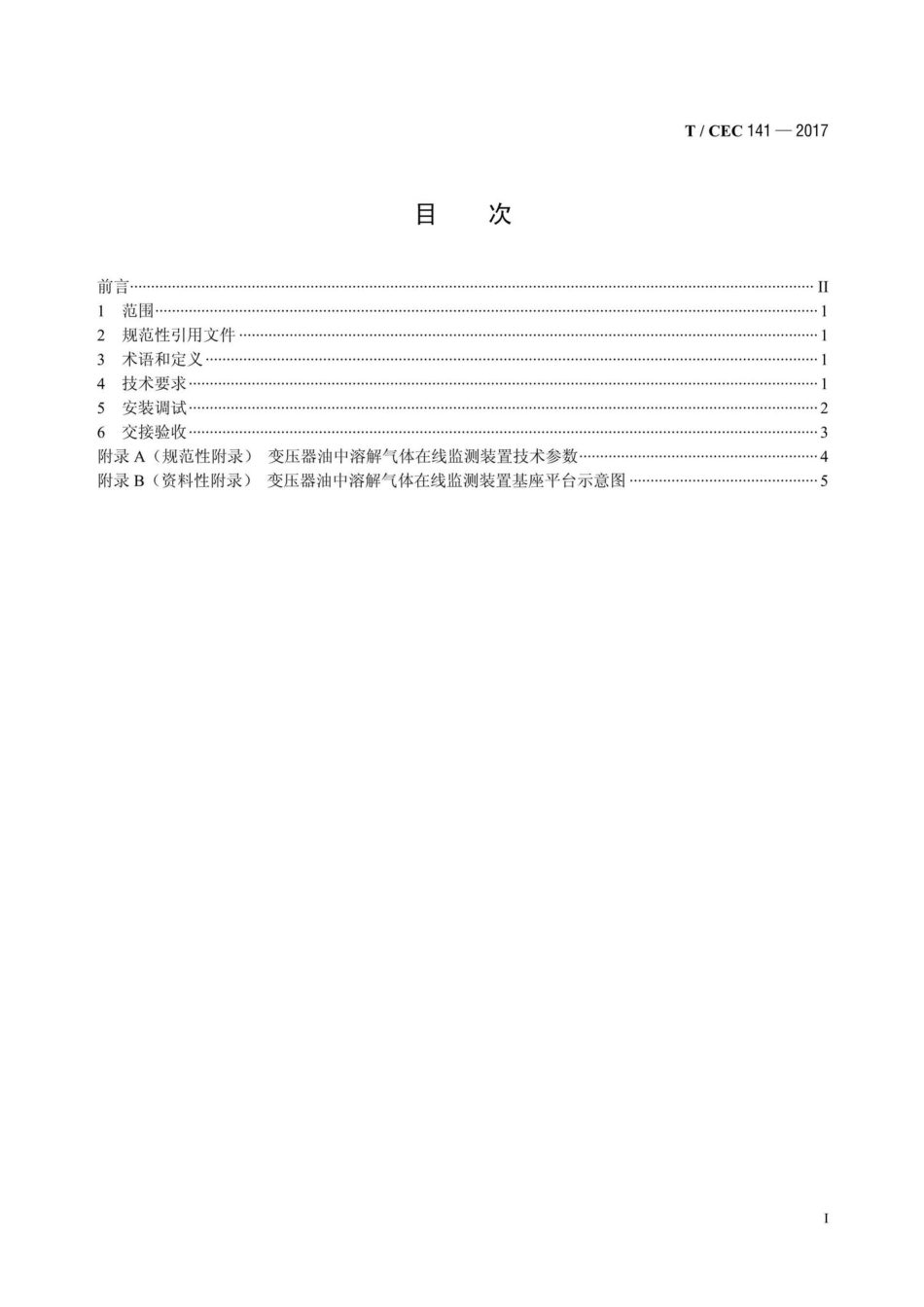

CEC141-2017：变压器油中溶解气体在线监测装置现场安装及验收规范.pdf

T/CEC141一20174.2最低检出限与检测范围油中特征气体的最低检出限和检测范围见附录A。4.3其他技术指标其他技术指标见附录A。4.4工作环境环境温度：一40一+65：湿度：95%(25)：大气压力：80kPa110kPa:工作电源：额定电压，AC220V(115%)：频率，50Hz0.5Hz:谐波含量，5%。4.5测量精度4.5.1当油中溶解气体含量大于10LL时，在线监测装置对油样测量的重复性应小于10%。4.5.2当油中溶解气体含量不大于10LL时，在线监测装置对油样测量的重复性应小于20%。4.6监控与通信控制单元4.6.1场地选用应符合GB/T2887。4.6.2与其他监控系统的通信按统一通信规约相连，采用符合GB4943的安全要求，DLT860.6、DL/T860.7420的通信协议，保证其正常运行在线率。4.6.3满足现场在线监测装置长期稳定运行的工作要求。满足多种通信连接方式，实现监测数据综合分析与预警，就地、远程传输和监控，数据导出等功能。5安装调试5.1开箱检查5.1.1在线监测装置的外包装木箱运输应符合GB/T13384相关要求。5.1.2载气瓶、管路、附件等应符合供需合同的要求。5.1.3在线监测装置外观应完好，无损坏、无变形、无散落零部件。5.1.4在线监测装置相关技术文件应齐全、准确、有效。5.1.5标准气体、载气瓶应具备合格证。使用的标准气体应在有效期内，符合国家二级标准。5.1.6出厂资料中应包括不同浓度梯度、最低检出限的测试报告或提供第三方检测机构检测报告。检测结果应符合4.2的规定。5.2安装5.2.1安装应不影响被监测设备的安全运行和维护工作，尽可能靠近取样阀或排油阀，现场监测设备前后两侧预留适当空间以便安装调试，正面应面向巡检通道。5.2.2安装区域地面进行硬化并制作基座平台。采用水泥基础安装方式并做好防震措施，保证装置安装牢固稳定，常用基座平台见附录B。5.2.3在线监测装置与有效接地点之间应有接地线连接，并可靠接地，符合GB/T50065规定。5.2.4油管应采用紫铜管或不锈钢管，铺设截取适当长度。暗管使用整管，并加装镀锌护套管：明管加装护套管。高寒地区油管需加管路伴热带、保温管等保温部件及防护部件，保证变压器油正常流动。
