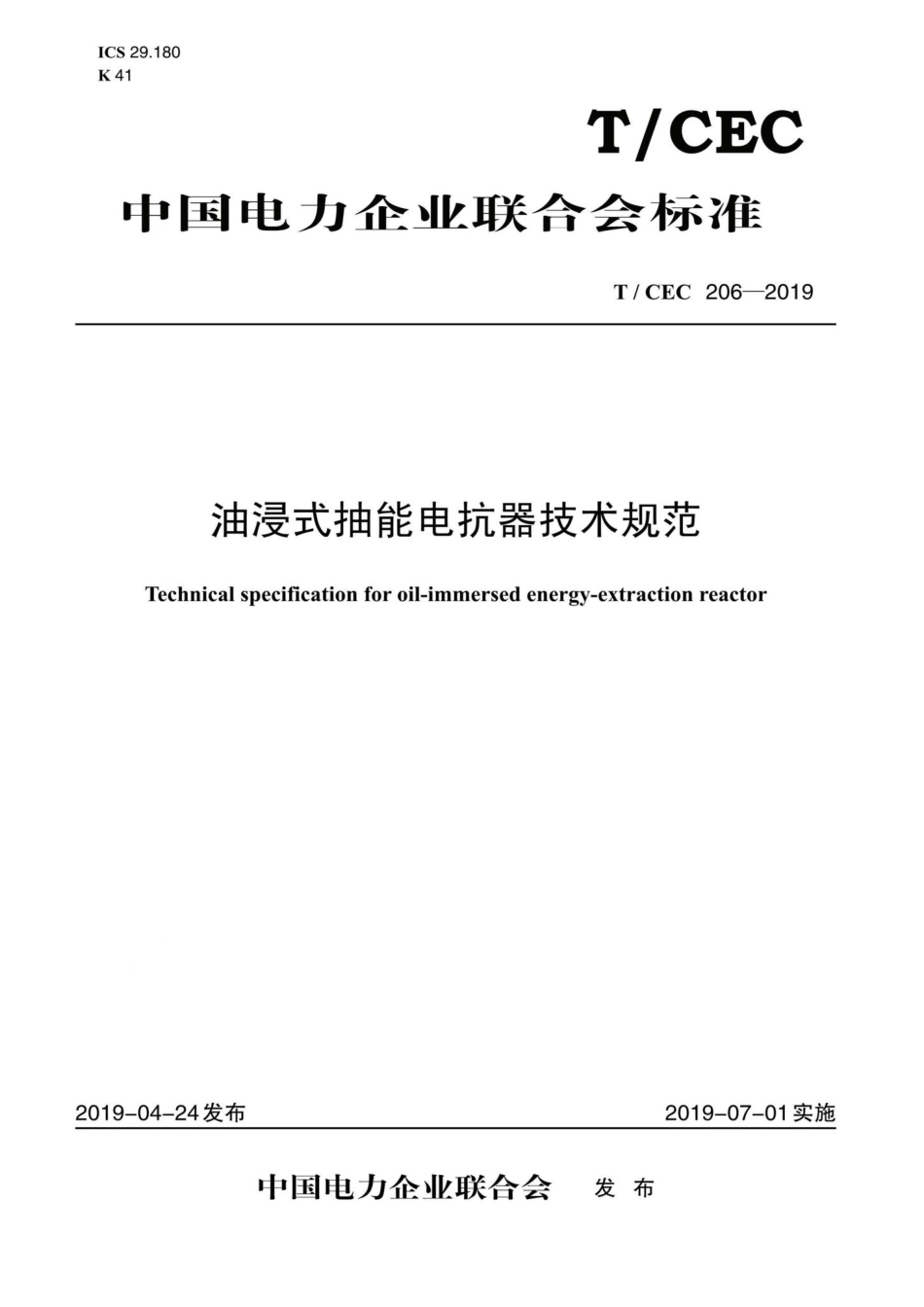

CEC206-2019：油浸式抽能电抗器技术规范.pdf

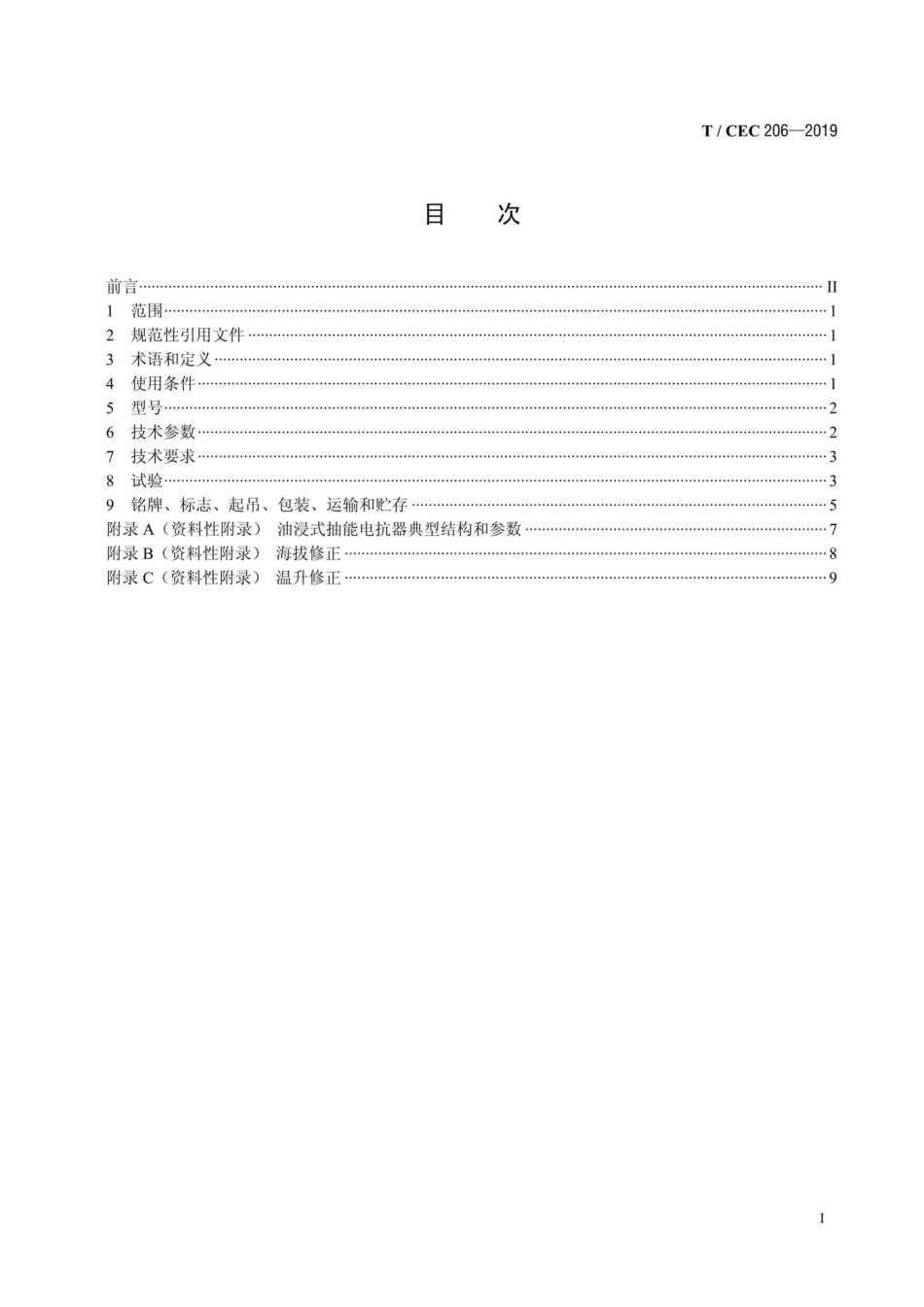

T/CEC206-2019目次前言】范用2规范性引用文件3术语和定义4使用条件5里号26技术参数27技术要求38试验39铭牌、标志、起吊、包装、运输和贮存5附录A(资料性附录)油浸式抽能电抗器典型结构和参数7附录B(资料性附录)海拔修正8附录C(资料性附录)温升修正9T/CEC206-2019一最高相对湿度：25以下为90%：最高气温：40：最低气温：一30：月平均最高气温：30：年平均最高气温：20：污秽等级：d级：耐震能力：地震引发的地面加速度，在水平方向小于3m/s2,在垂直方向小于1.5m/s2。4.2特殊使用条件4.21超过正常使用条件任一条款均为特殊使用条件，订货前应事先明确。4.2.2特殊使用条件下采用以下规定：a)在高海拔环境下的外绝缘按附录B修正：b)在较高环境温度或高海拔下的温升按附录C修正。5型号BK D CN/O电压等级容量抽能单相并联电抗器6技术参数抽能电抗器的技术参数应符合GB/T23753和GB/T1094.6的规定，还应满足6.16.3要求。6.1抽能绕组额定频率：50Hz。额定电压：6.3/5kV(星形连接)、6.3kV(三角形连接)、10.5/5kV(星形连接)、10.5kV(三角形连接)。额定容量（单相）：105kVA,134kVA,167kVA,210kVA。绝缘水平应符合GB/T1094.3规定。6.2损耗抽能绕组在额定负载下，电抗器损耗应不超过GB/T23753的规定。6.3允许偏差6.3.1损耗损耗实测值与规定值的允许偏差不应超过10%。6.3.2电压比电压比允许偏差不应超过5%。2
