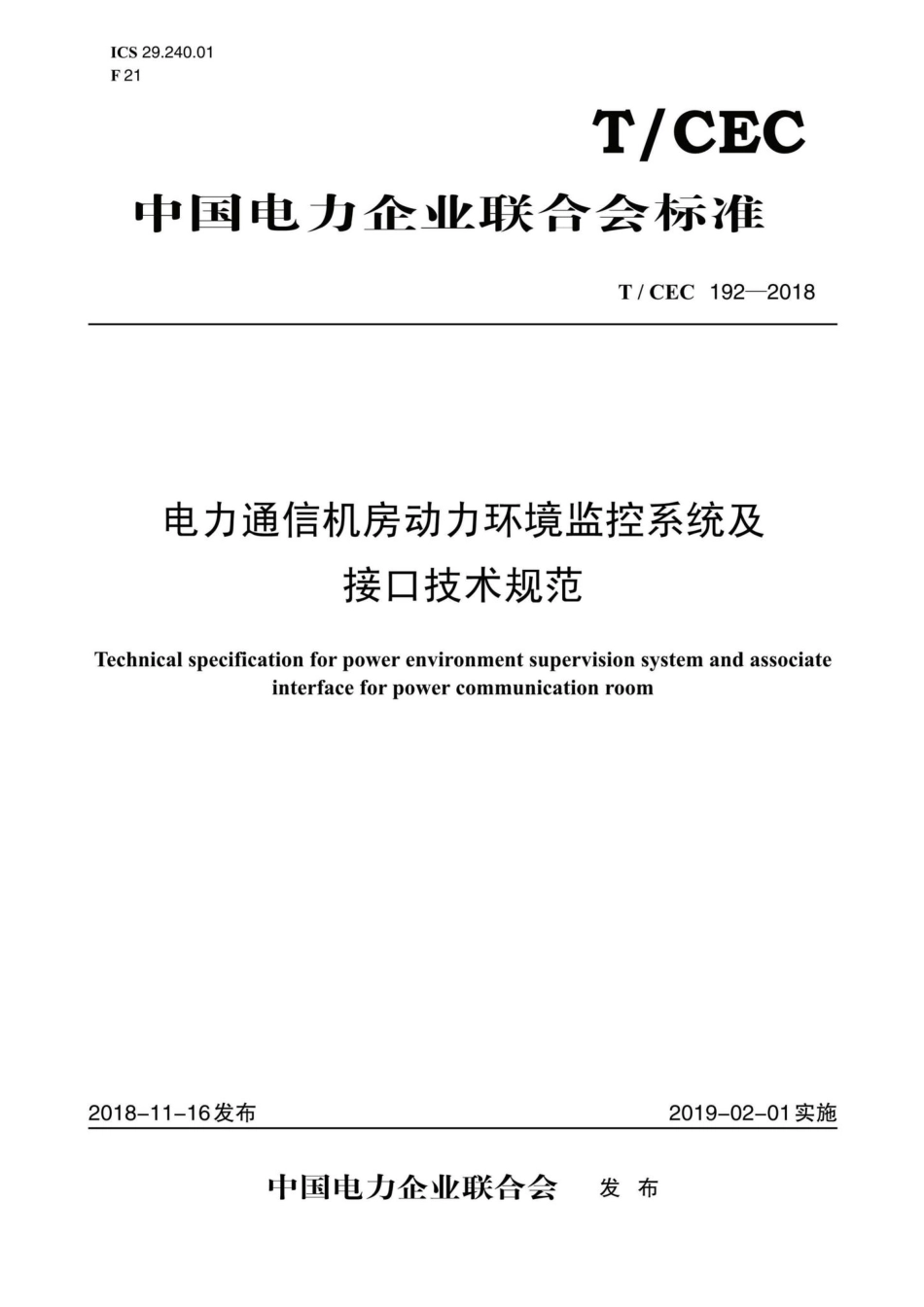

CEC192-2018：电力通信机房动力环境监控系统及接口技术规范.pdf

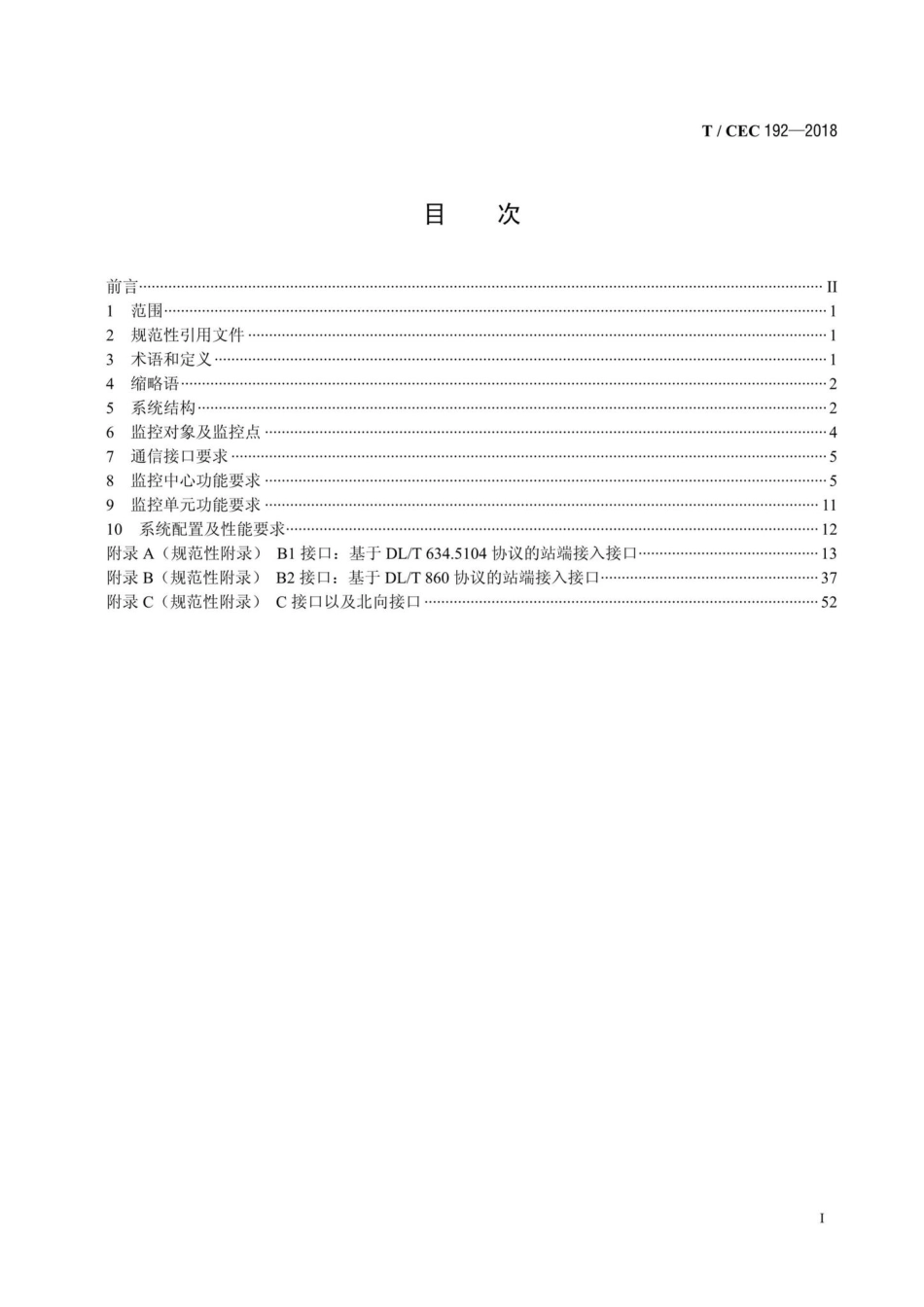

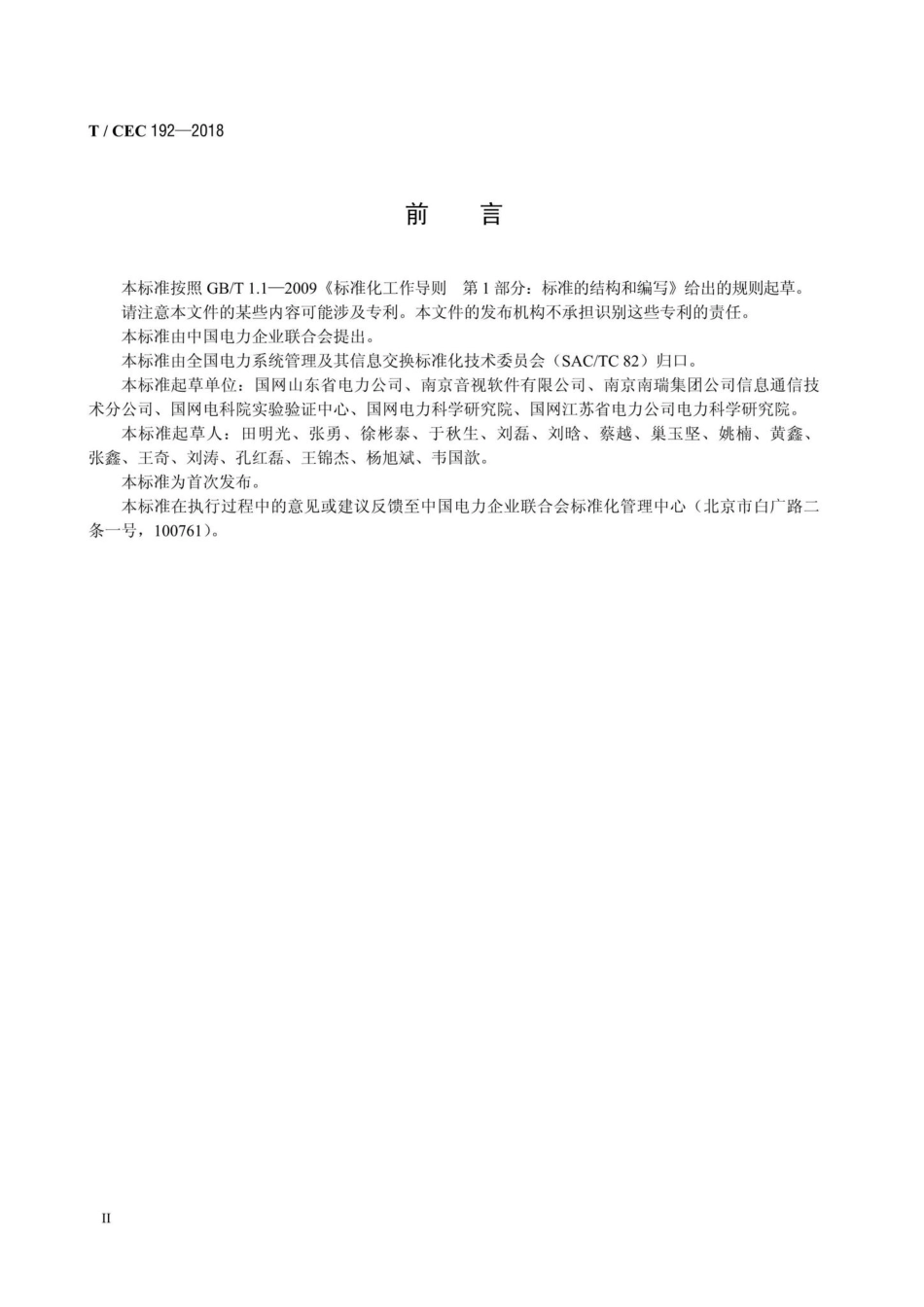

T/CEC192-2018目次前言】范围12规范性引用文件3术语和定义4缩略语25系统结构26监控对象及监控点47通信接口要求58监控中心功能要求59监控单元功能要求10系统配置及性能要求12附录A(规范性附录)B1接口：基于DL/T634.5104协议的站端接入接口13附录B（规范性附录)B2接口：基于DLT860协议的站端接入接口37附录C（规范性附录)C接口以及北向接口52T/CEC192-20183.7监控中心supervision center电力通信机房动力环境监控系统中部署于不同区域的监控、管理中心，通常由多个服务模块、监控管理端组成，具备接入多个监控单元、多级级联的能力。4缩略语下列缩略语适用于本文件。MTBF mean time between failure(平均故障间隔时间)REST representational state transfer(轻量级WEBservice架构)RPC remote procedure call(远程过程调用协议)UPS uninterruptible power supply(不间断电源)5系统结构5.1系统总体结构5.1.1两级部署的系统结构两级部署的系统设置两级监控中心，结构示意图见图1，系统应支持多级监控中心互联的部署方式。二级监控中心系统应满足以下要求：)通信机房通过部署监控点实现对监控设备状态的数据采集，监控单元实现对各个监控点的数据接入和处理，并上传至所属的监控中心，监控单元应具备同时接入一级监控中心、二级监控中心的能力：b)一级监控中心应支持对所有二级监控中心的接入，并应支持与通信管理系统等其他业务系统的互联功能。监控中心通信管理系统等业务系统监控单元监控点监控点通信机房一级监控中心二级监控中心监控中心监控中心监控单元监控单元监控点中1中中中监控点监控点监控点通信机房通信机房图1两级监控中心系统总体结构示意图2
