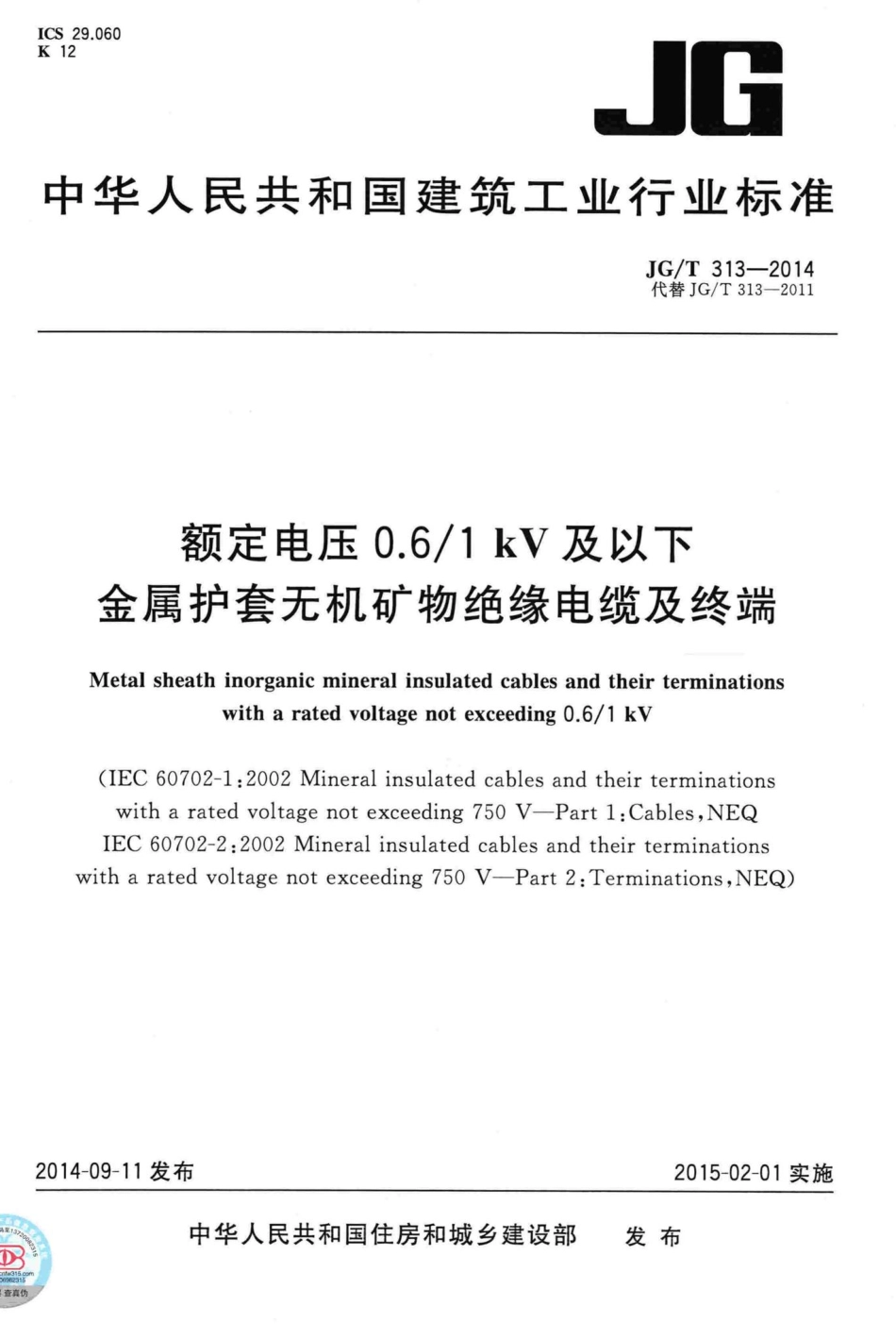

1kV及以下金属护套无机矿物绝缘电缆及终端.pdf

JG/T313-2014目次前言I1范围2规范性引用文件3术语和定义4分类、代号、规格和标记5一般规定66要求77电缆试验方法108检验规则139标志和标签1510包装、运输和贮存附录A(规范性附录)电缆综合数据17附录B(资料性附录)电缆安装时的最小弯曲半径21附录C(资料性附录)电缆终端示意图22JG/T313-2014额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端1范围本标准规定了额定电压0.6/1kV及以下金属护套无机矿物绝缘电缆及终端的术语和定义、分类、代号、规格和标记、一般规定、要求、试验方法、检验规则、标志和标签、包装、运输和贮存。本标准适用于额定电压0.6/1kV及以下布线用金属护套无机矿物绝缘电缆及终端。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2059一2008铜及铜合金带材GB/T2900.10一2013电工术语电缆(IEC60050-461:2008,DT)GB/T3048.4一2007电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5一2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8一2007电线电缆电性能试验方法第8部分：交流电压试验(IEC60060-1:1989,NEQ)GB/T39562008电缆的导体(IEC60288:2004,IDT)GB/T5019.10一2009以云母为基的绝缘材料第10部分：耐火安全电缆用云母带(IEC60371-38:1995MOD)GB/T6995.3一2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T6995.5一2008电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志GB/T12706.1一2008额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(Um=1.2kV)和3kV(Um=3.6kV)电缆(IEC60502-1:2004MOD)GB/T13033.1一2007额定电压750V及以下矿物绝缘电缆及终端第1部分电缆(IEC607021:2002,IDT)GB/T19216.21一2003在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求-额定电压0.6/1kV及以下电缆(IEC60331-21:1999,IDT)JB/T8137电线电缆交货盘YS/T649铜及铜合金挤制棒BS6387:l994在火灾条件下保持电路完整性的电缆的性能要求(Performance requirements forcables required to maintain circuit integrity under fire conditions)3术语和定义GB/T2900.10一2013界定的以及下列术语和定义适用于本文件。1
