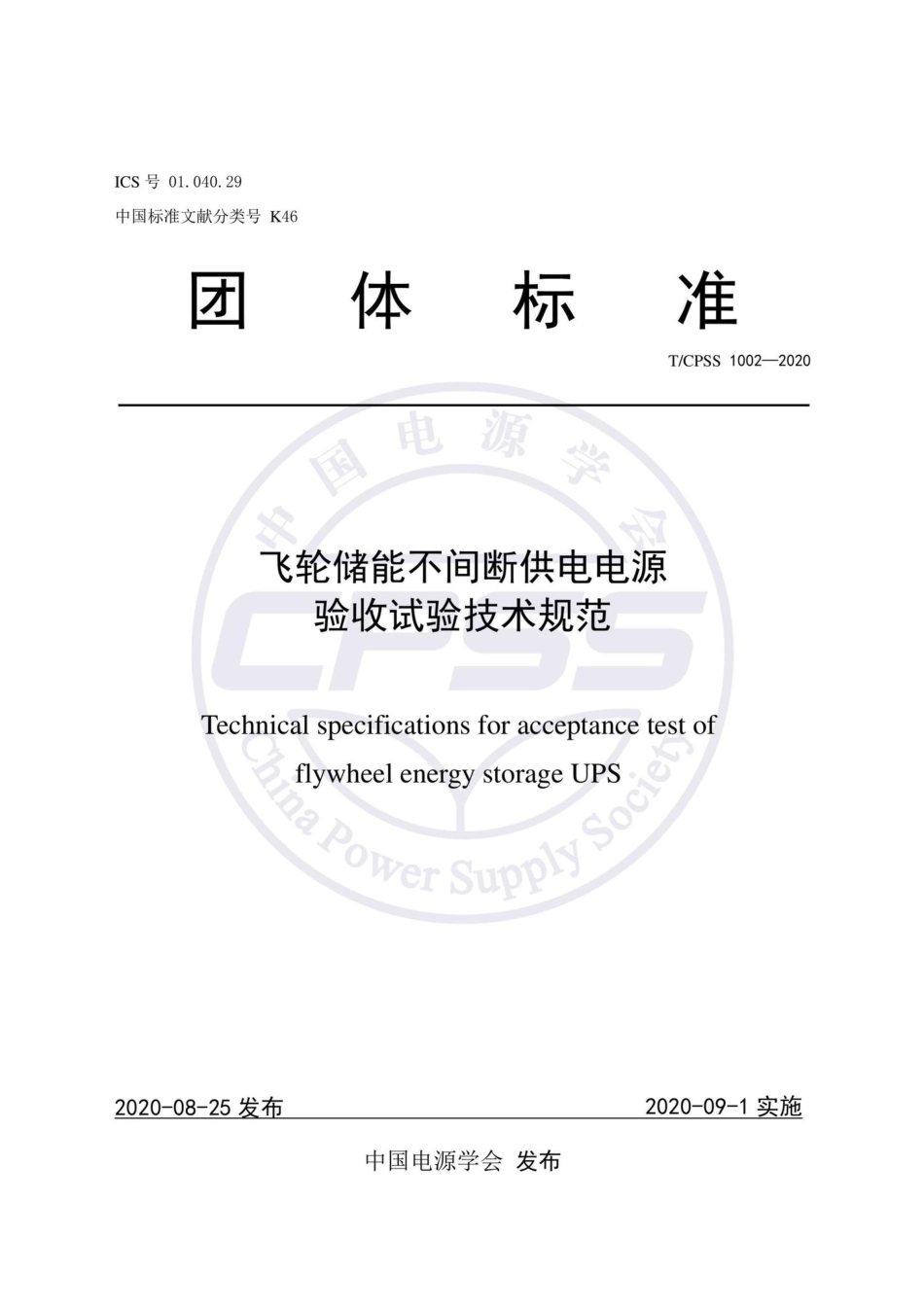

CPSS1002-2020：飞轮储能不间断供电电源验收试验技术规范.pdf

T/CPSS1002-2020目次前言n1范围.12规范性引用文件3术语和定义.14试验及检测装置5试验前准备工作36试验项目和要求附录A(资料性附录)不间断飞轮储能运行样例11附录B(规范性附录)试验项目及要求13附录C(规范性附录)性能指标14图A.1在线式FW UPS运行样例11图A.2互动式FW UPS运行样例12表1绝缘电阻试验电压等级表.4表2绝缘强度绝缘试验电压.5表B.1试验项目及要求13表C.1 FW UPS性能指标14ha Power Supply SocIT/CPSS100220203.5飞轮储能装置flywheel energy storage device由飞轮储能单元、飞轮储能变流器和辅助设备构成的系统统称3.6飞轮储能不间断电源flywheel energy storage uninterruptible power supply(FW UPS)采用飞轮储能装置组成的在线式UPS、互动式UPS。3.7在线式FW UPS on line FW UPS交流输入正常时，通过整流、逆变装置对负载供电：交流输入异常时，飞轮储能装置通过逆变器对负载供电。注：其运行样例参见附录A。3.8互动式FW UPS interactive FW UPS交流输入正常时，通过稳压装置对负载供电，变换器只对飞轮储能装置充电：交流输入异常时，飞轮储能装置通过变换器对负载供电。注：其运行样例参见附录A。3.9正常工作模式normal mode of operation在线式FW UPS:输入交流电压、频率在允许范围内，交流输入通过整流、逆变向负载正常供电，同时对飞轮储能装置充电的工作模式。互动式FW UPS:输入交流电压、频率在允许范围内，交流输入通过旁路向负载正常供电，变换器对飞轮储能装置充电的工作模式。3.10飞轮储能逆变工作模式flywheel energy storage discharge mode of operation输入交流电压或频率异常时，飞轮储能装置通过逆变器或变换器向负载供电的工作模式。3.11旁路工作模式bypass mode of operation交流输入通过旁路为负载供电的工作模式。3.12充放电频次cycle charge and discharge times单位时间内飞轮储能系统在工作转速区间可无故障连续运行的次数，常用单位为“次/h”和“次/天”。3.13切换时间transfer time输出量切换开始瞬间到切换完成瞬间的时间间隔。2
