2023学年中考物理学考练重要规律专题05凸透镜成像规律试题.doc

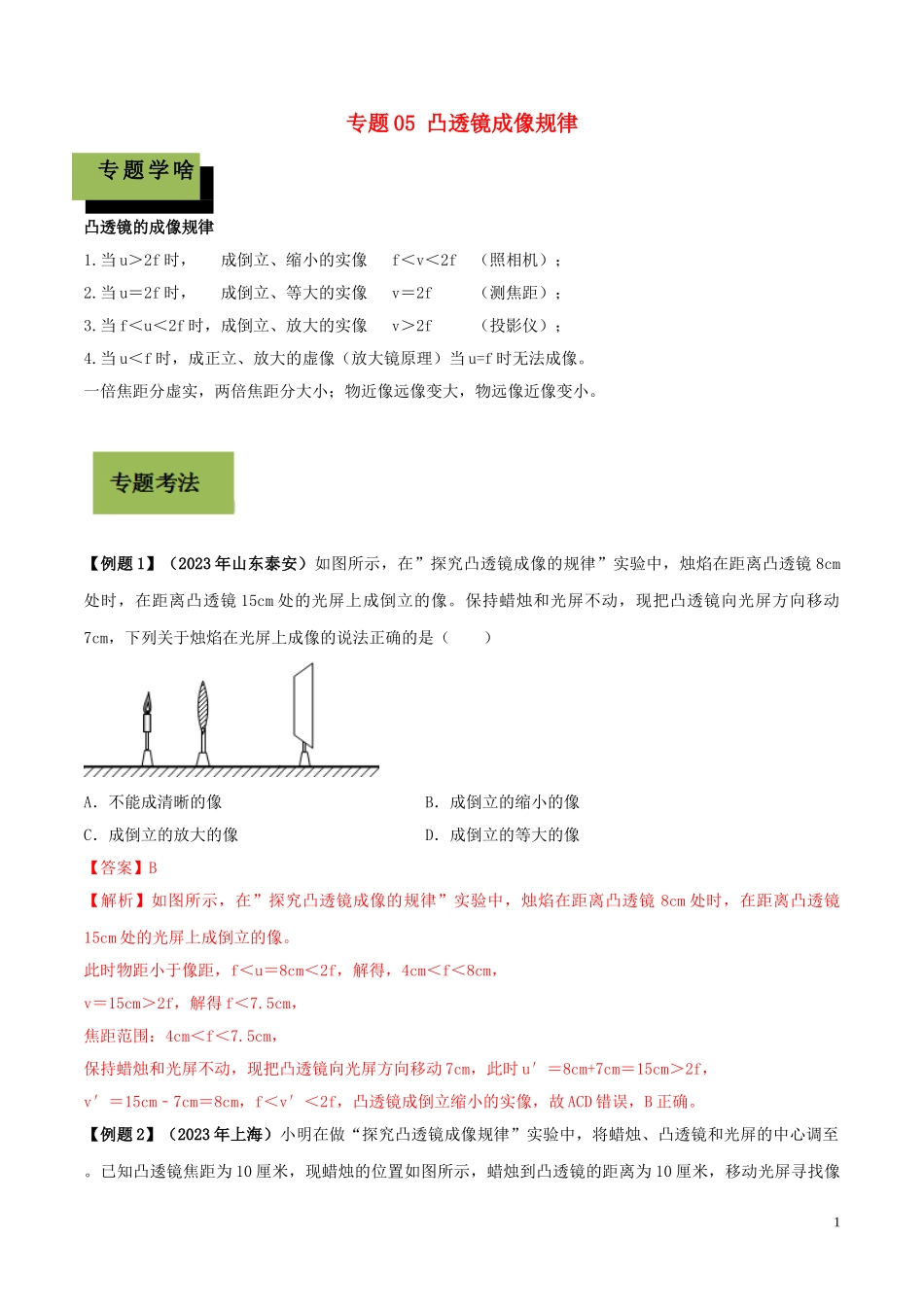

专题学啥 专题05 凸透镜成像规律 凸透镜的成像规律 1.当u＞2f时， 成倒立、缩小的实像 f＜v＜2f （照相机）； 2.当u＝2f时，　 成倒立、等大的实像 v＝2f　　 （测焦距）； 3.当f＜u＜2f时，成倒立、放大的实像 v＞2f （投影仪）； 4.当u＜f时，成正立、放大的虚像（放大镜原理）当u=f时无法成像。 一倍焦距分虚实，两倍焦距分大小；物近像远像变大，物远像近像变小。 【例题1】（2023年山东泰安）如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，下列关于烛焰在光屏上成像的说法正确的是（　　） A．不能成清晰的像 B．成倒立的缩小的像 C．成倒立的放大的像 D．成倒立的等大的像 【答案】B 【解析】如图所示，在”探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成倒立的像。 此时物距小于像距，f＜u＝8cm＜2f，解得，4cm＜f＜8cm， v＝15cm＞2f，解得f＜7.5cm， 焦距范围：4cm＜f＜7.5cm， 保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm，此时u′＝8cm+7cm＝15cm＞2f， v′＝15cm﹣7cm＝8cm，f＜v′＜2f，凸透镜成倒立缩小的实像，故ACD错误，B正确。 【例题2】（2023年上海）小明在做“探究凸透镜成像规律”实验中，将蜡烛、凸透镜和光屏的中心调至　 　。已知凸逶镜焦距为10厘米，现蜡烛的位置如图所示，蜡烛到凸透镜的距离为10厘米，移动光屏寻找像的位置，发现光屏上有一个倒立、　 　的像（选填“放大”、“等于”或“缩小”）。 【答案】同一高度；放大。 【解析】（1）实验前，把蜡烛、凸透镜、光屏从左向右依次放在光具座上，点燃蜡烛并调整烛焰、凸透镜、光屏的高度，使它们的中心大致在同一高度，为了使得像成在光屏的中央； （2）凸逶镜焦距f＝10cm，蜡烛到凸透镜的距离为10cm，由于如图所示的凸透镜的光心在凸透镜中心位置，故物距略大于10cm，即2f＞u＞f，成倒立、放大的实像。 【例题3】（2023年北京）某同学在做光学实验时，他先将焦距为10cm的凸透镜A固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜A两侧，蜡烛放置在20cm刻度线处，如图所示。左右移动光屏，直至光屏上呈现烛焰清晰的像。 （1）上述光屏上所成的像是　　（选填“放大”“等大”或“缩小”）的实像。 （2）将透镜B放在凸透镜A与光屏之间某处（图中未画出），光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明透镜B对光线有　　（选填”会聚”或“发散”）作用。透镜B能用来矫正　　（选填“近视眼”成“远视眼”）。 【答案】（1）缩小；（2）发散；近视眼。 【解析】（1）凸透镜A焦距10cm，固定在光具座上50cm刻度线处，蜡烛放置在20cm刻度线处，所以物距u＝30cm＞2f，物距大于二倍焦距成倒立缩小实像； （2）将透镜B放在凸透镜A与光屏之间某处，光屏上原来清晰的像变模糊了，将光屏向远离凸透镜A的方向移动，光屏上又呈现烛焰清晰的像，这说明凸透镜B对光线具有发散作用，是凹透镜，透镜B能用来矫正近视眼。 专题操练 一、选择题 1.（2023年深圳）下列与照相机成像原理相同的设备是（   ） A. 放大镜                             B. 近视眼镜                             C. 监控摄像头                             D. 投影仪 【答案】 C 【解析】照相机的成像原理：当物体在凸透镜的二倍焦距以外时，成倒立、缩小的实像。 A.放大镜成正立、放大的虚像，故A不合题意； B.近视眼镜是凹透镜，成正立、缩小的虚像，故B不合题意； C.监控摄像头成倒立、缩小的实像，故C符合题意； D.投影仪成倒立、放大的实像，故D不合题意。 2.（2023年湖北荆州）用如图的装置做“探究凸透镜成像规律”的实验时，已知凸透镜的焦距为10cm，下列说法正确的是（　　） A．烛焰在如图所示的位置时，成像特点与照相机成像特点相同 B．若将蜡烛移到光具座42cm刻度处时，烛焰所成的像是倒立、放大的 C．若将蜡烛移到光具座30cm刻度处时，烛焰所成的像是等大的 D．若将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，烛焰所成的像将逐渐变大 【答案】C 【解析】A.由图可知，u＝50cm﹣35cm＝15cm，物距处于f和2f之间，凸透镜成倒立放大的实像，与投影仪的原理相同，故A错误； B.将蜡烛移到光具座42cm刻度处时，物距等于50cm﹣42cm＝8cm，物距小于f，凸透镜成正立放大的虚像，故B错误； C.将蜡烛移到光具座30cm刻度处时，物距等于50cm﹣30cm＝20cm＝2f，物距等于像距，等于2倍焦距，成倒立等大的实像，故C正确； D.将蜡烛从光具座30cm刻度处向远离凸透镜方向移动时，根据物距增大像距减小像减小，烛焰所成的像将逐渐变小。故D错误。 3．（2023年武汉）当蜡烛、凸透镜、光屏在如图所示的位置时，烛焰在光屏上恰好成清晰的像（像未在图中画出），则下列说法正确的是（　　） A．保持透镜不动，向左移动蜡烛，需要将光屏也向左移动才能得到清晰的像 B．保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像 C．保持透镜不动，将蜡烛移到55cm处，移动光屏，可以得到一个清晰、缩小的实像 D．只将透镜替换成焦距为15cm的凸透镜，光屏要向右移动才能得到清晰、放大的实像 【答案】AB 【解析】（1）凸透镜成实像时，物距减小，像距增大，像变大；物距增大，像距减小，像变小；（2）光在折射时光路可逆； （3）物体在焦点以内成正立放大的虚像； （4）凸透镜成像的四种情况及应用： u=2f，成倒立等大的实像。 u＞2f，成倒立、缩小的实像，2f＞v＞f，应用：照相机； 2f＞u＞f，成倒立、放大的实像，v＞2f，应用：投影仪； u＜f，成正立、放大的虚像，应用：放大镜； A．保持透镜不动，向左移动蜡烛，物距增大，像距减小，像变小，需要将光屏也向左移动才能得到清晰的像，故A正确； B．光在折射时光路可逆，图中物距大于像距，成倒立、缩小的实像，保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像，故B正确； C．蜡烛距离凸透镜30cm，像距15cm；此时物体的位置在二倍焦距以外，像在一倍焦距和二倍焦距之间，即30cm＞2f；2f＞15cm＞f，所以7.5cm＜f＜15cm，保持透镜不动，将蜡烛移到55cm处时，物距u=5cm＜f，成正立放大的虚像，故C错误； D．若只将透镜替换成焦距为15cm的凸透镜，此时物距u=30cm=2f，成倒立等大的实像，像变大，像距也变大，应将光屏要向右移动才能得到清晰的等大的实像，故D错误。 4．（2023年哈尔滨）一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是（　　） A．像变大，像距变大 B．像变小，像距变小 C．像变大，像距变小 D．像变小，像距变大 【答案】B． 【解析】此题考查了学生对凸透镜成像规律的应用，首先要熟练掌握凸透镜成像的规律，搞清物距和像距．然后才能准确判断像的性质． 掌握凸透镜成像的三种情况： U＞2f，成倒立、缩小的实像． 2f＞U＞f，成倒立、放大的实像． U＜f，成正立、放大的虚像． 凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大． 凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小． 综上分析可得，选项B正确． 5．（2023年齐齐哈尔）在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（　　） A．该凸透镜的焦距是20cm B．此时的物距大于20cm C．当物距是30cm时，光屏上呈现倒立缩小的像 D．当凸透镜的一部分被遮住时，光屏上不能呈现完整的像 【答案】C． 【解析】（1）（2）物距等于二倍焦距成倒立、等大实像，像距等于二倍焦距．可用来粗测焦距．（3）物距大于二倍焦距，成的是倒立缩小的实像； （4）物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像；当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像． AB.距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以v=20cm=2f，则f=10cm，故AB错误； C.当物距是30cm时，物距大于二倍焦距，故光屏上呈现倒立缩小的像，故C正确； D.遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误． 6.（2023年江西）当蜡烛、凸透镜、光屏在如图所示的位置时，蜡烛的像在光屏上依稀可见（如图）.则下列结论正确的是 （ ） A．物距u=45cm B．像距v=80cm C．凸透镜焦距f一定是10cm D．凸透镜焦距f在7.5cm——15cm之间 【答案】D 【解析】本题重在考查物距、像距、焦距概念以及凸透镜成像的基本规律。同时也测试了学生的观察能力、读取数据的能力。 A.物体与凸透镜光心间的距离为物距，图中情况u=15cm。选项A错误； B.光屏的像到凸透镜间的距离为像距，图中情况v=30cm。选项B错误； C.凸透镜焦点到光心间的距离为焦距。但光光根据图所示情况得不出来焦距的大小。但我们能根据凸透镜成像的规律判断其焦距的范围。 D.由图中情景知道，蜡烛经过凸透镜作用后，在光屏上得到一个倒立的、放大的、实像。这种情况只有f＜u＜2f时出现。我们知道u=15cm，所以f＜15cm＜2f。 解得：7.5cm＜f＜15cm。所以选项D正确。 7.（2023年湖北黄石）如图是某凸透镜成实像时，像距v和物距u的关系图像。分析图像中有关数据可知（ ） A．该凸透镜的焦距为10cm B．当物距u=30cm时，像距v=15cm C．物距增大时，像距也增大 D．当物距u=15cm时，成的是缩小的像 10 20 20 30 30 10 15 15 u/cm v/cm 【答案】A 【解析】本题考查凸透镜成像的规律以及运用图像给出的信息解决问题的能力。 A．由图象可知，u=v=2f=20cm，所以凸透镜的焦距是10cm，故A正确； B．当物距u=30cm＞2f=20cm时，2f＞v＞f，即20cm＞v＞10cm，故B错误； C．凸透镜成实像时，物距增大时像距减小，故C错误； D．当物距u=15cm，此时2f＞u＞f，成倒立放大的实像，故D错误． 8.（2023年河北）下列关于对显微镜和望远镜的说法中，不正确的是 （ ） A.显微镜由两个凸透镜组成，目镜成倒立放大的实像，物镜成正立放大的虚像 B.望远镜的物镜成倒立缩小的实像，目镜成正立放大的虚像 C.显微镜和各种形式的望远镜，目镜都成虚像 D.无论什么形式的望远镜，其物镜直径越大越好 【答案】A . 【解析】显微镜的物镜成倒立放大的实像，目镜成正立放大的虚像，A错；望远镜的
