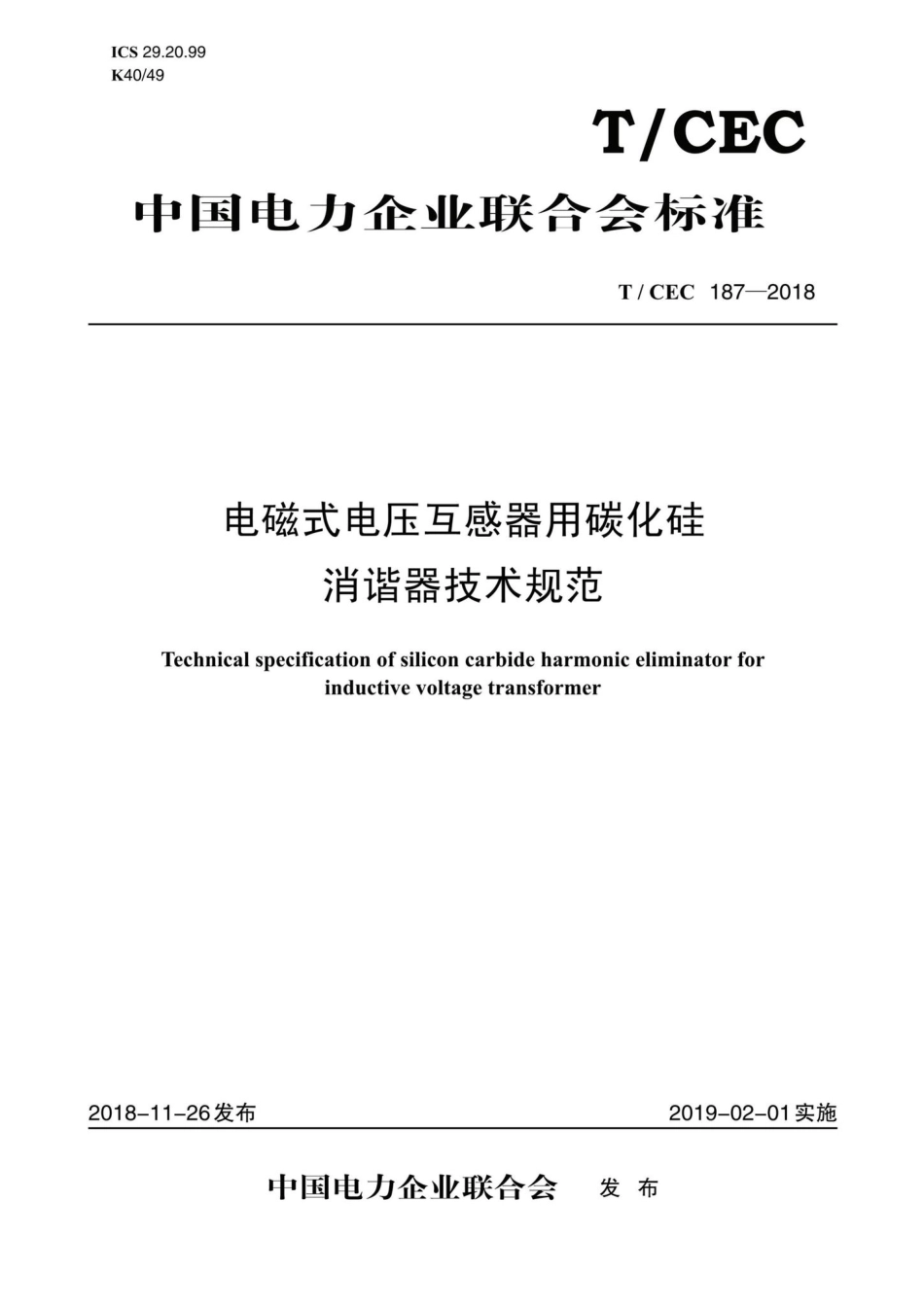

CEC187-2018：电磁式电压互感器用碳化硅消谐器技术规范.pdf

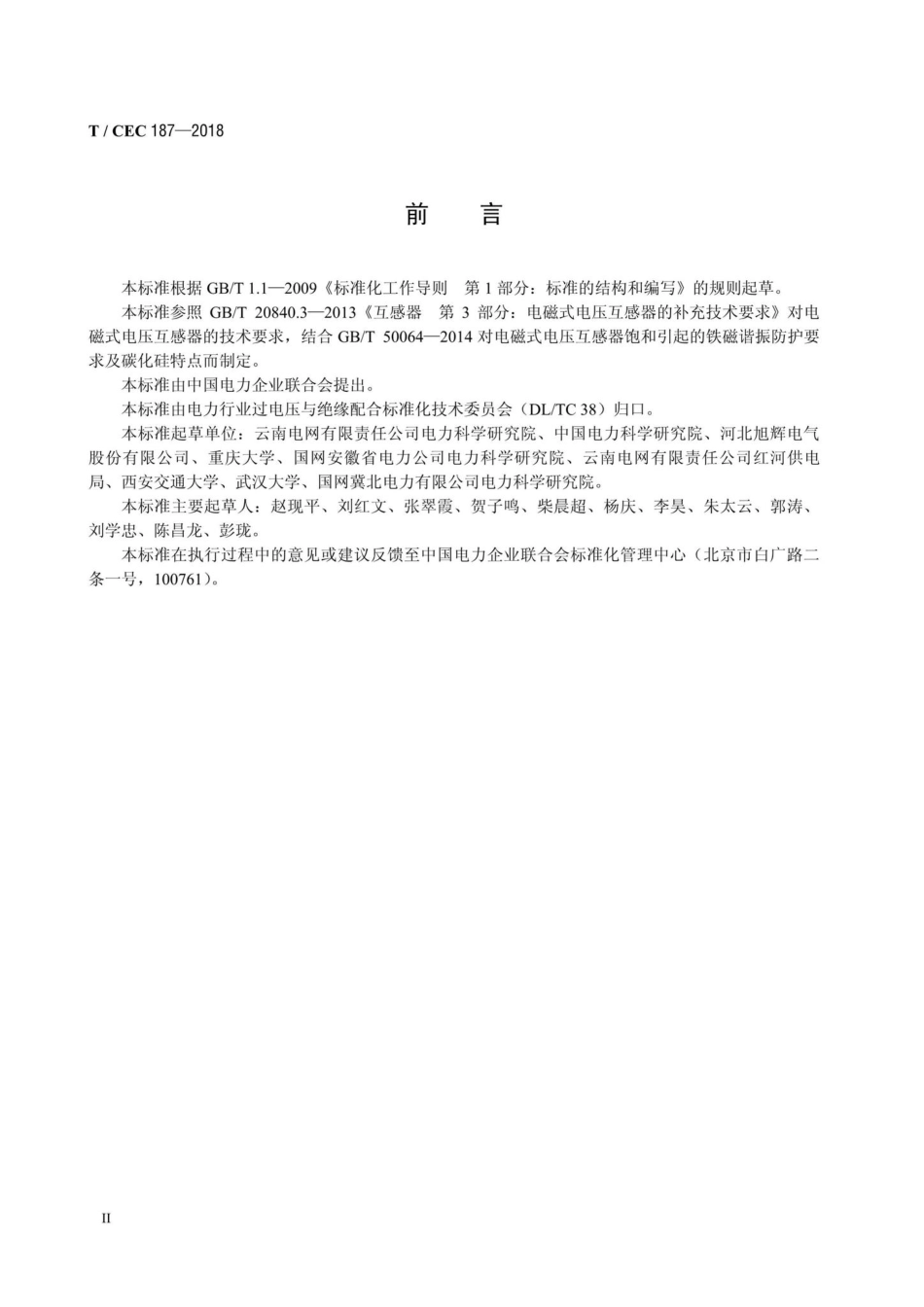

T/CEC187-2018前言本标准根据GB/T1.1一2009标准化工作导则第1部分：标准的结构和编写的规则起草。本标准参照GB/T20840.3一2013互感器第3部分：电磁式电压互感器的补充技术要求对电磁式电压互感器的技术要求，结合GB/T50064一2014对电磁式电压互感器饱和引起的铁磁谐振防护要求及碳化硅特点而制定。本标准由中国电力企业联合会提出。本标准由电力行业过电压与绝缘配合标准化技术委员会(DLTC38)归口。本标准起草单位：云南电网有限责任公司电力科学研究院、中国电力科学研究院、河北旭辉电气股份有限公司、重庆大学、国网安徽省电力公司电力科学研究院、云南电网有限责任公司红河供电局、西安交通大学、武汉大学、国网冀北电力有限公司电力科学研究院。本标准主要起草人：赵现平、刘红文、张翠霞、贺子鸣、柴晨超、杨庆、李昊、朱太云、郭涛、刘学忠、陈昌龙、彭珑。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。T/CEC187-20183.6瓷外套防雨罩ceramics rain cover用于户外碳化硅消谐器防雨的瓷质部件，是防雨型碳化硅消谐器的组成部分。3.7非线性系数nonlinear factor碳化硅消谐器的非线性电阻电气特性。通常通过下式计算：(1)式中：U1、U2一直流电流分别为、2时的直流试验电压，1可取0.3mA、0.5mA、1mA,2可取3mA、5mA、10mA.4使用条件4.1正常使用条件4.1.1海拔海拔不超过1000m。4.1.2周围环境温度碳化硅消谐器周围环境温度：一40一+40。4.1.3环境相对湿度在25以下时：a)日平均值：不大于95%：b)月平均值：不大于90%。4.1.4日照辐照度日照辐照度不超过0.1W/cm2。注：日照辐照度仅适用于户外碳化硅消谐器。4.1.5三相电压的对称三相电源电压应近似以对称，满足GB/T14549一1993中第4章的要求。4.2特殊使用条件凡是需要满足4.1规定的正常使用条件之外的异常使用条件，应由用户与制造商协商。5分类及使用场合5.1按安装位置分类a)户外：b)户内。2
