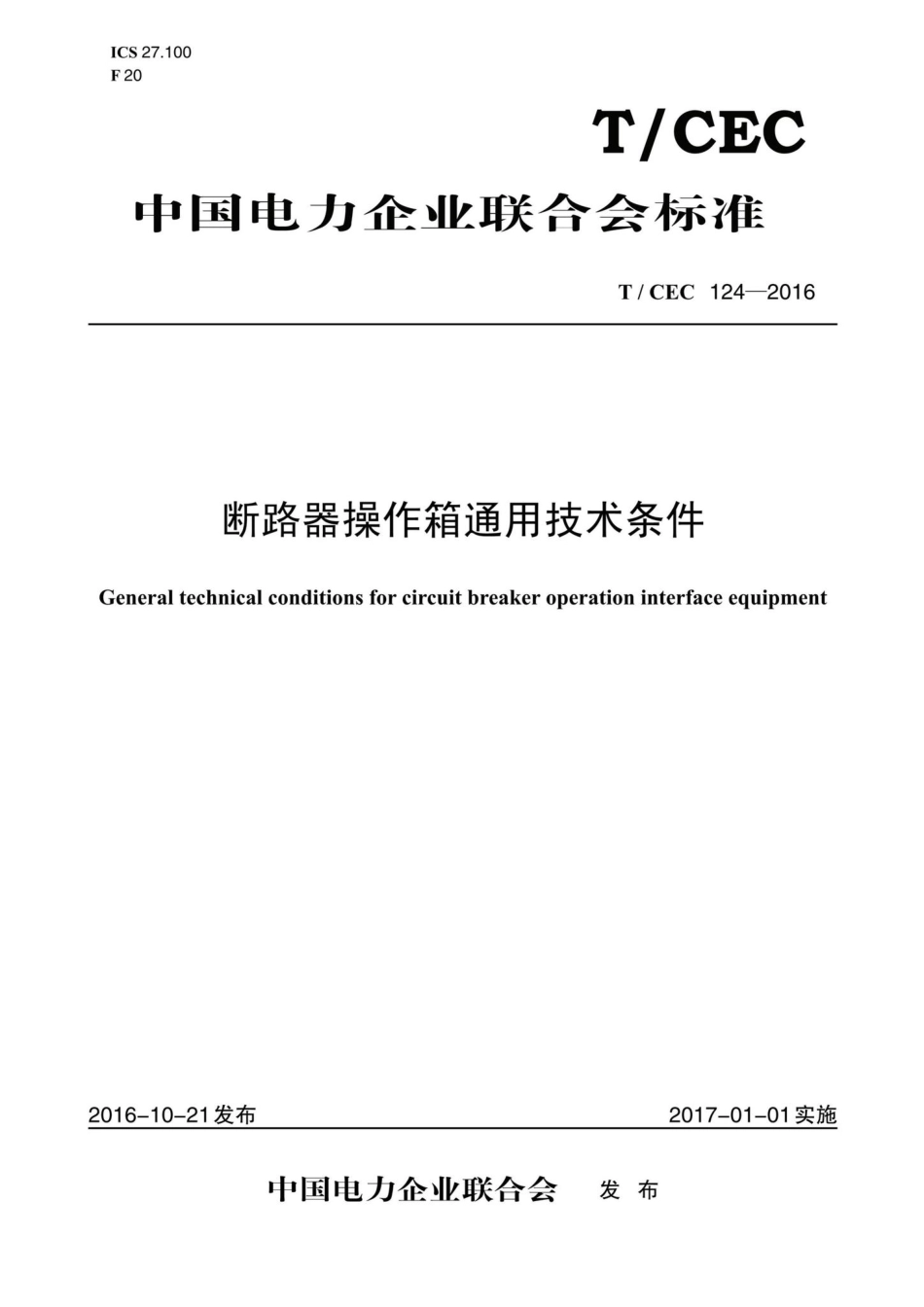

ICS27.100F20T/CEC中国电力企业联合会标准T/CEC124-2016断路器操作箱通用技术条件General technical conditions for circuit breaker operation interface equipment2016-10-21发布2017-01-01实施中国电力企业联合会发布T/CEC124-2016监视等功能，并为相关二次设备提供断路器位置等信息。根据用途可分为以下几种：)分相双跳闸线圈操作箱：包含两组分相跳闸回路和一组分相合闸回路，与分相断路器配合使用：b)分相单跳闸线圈操作箱：包含一组分相跳闸回路和一组分相合闸回路，与分相断路器配合使用：)三相双跳闸线圈操作箱：包含两组三相跳闸回路和一组三相合闸回路，与三相联动断路器配合使用。3.2手合继电器manual closing relay接收外部输入的手动、遥控合闸命令，经其重动接入分相合闸回路实现三相合闸功能的中间继电器。3.3手跳继电器manual tripping relay接收外部输入的手动、遥控跳闸命令，经其重动接入分相跳闸回路实现三相跳闸功能的中间继电器。3.4三相重合闸继电器three-phase reclosing relay接收外部输入的三相重合闸命令，经其重动接入分相合闸回路实现三相合闸功能的中间继电器。3.5三相跳闸继电器TJR three-phase tripping relay TJR接收外部输入的三相跳闸命令，经其重动接入分相跳闸回路实现三相跳闸功能的中间继电器，动作后不启动重合闸，启动失灵。3.6三相跳闸继电器TJQ three-phase tripping relay TJQ接收外部输入的三相跳闸命令，经其重动接入分相跳闸回路实现三相跳闸功能的中间继电器，动作后启动重合闸，启动失灵。3.7三相跳闸继电器TJF three-phase tripping relay TJF接收外部输入的三相跳闸命令，经其重动接入分相跳闸回路实现三相跳闸功能的中间继电器，动作后不启动重合闸，不启动失灵。3.8跳合闸保持继电器tripping or closing self-reset relay串接在跳合闸回路中，由跳合闸输入启动，通过自身的触点保持，直至跳合闸回路断开的电流保持继电器。3.9防跳继电器anti-pump relay接在跳合闸控制回路中，当控制开关或自动装置的合闸触点未能及时返回的同时有跳闸命令输入时，闭锁合闸回路直至合闸输入返回，防止断路器发生“跳跃”现象的继电器。3.10位置监视继电器position supervision relay用于监视断路器位置及控制回路的继电器，分为合闸位置监视（跳闸回路监视）继电器和跳闸位置监视（合闸回路监视）继电器。3.11合后位置继电器post-closing position relay双位置磁保持继电器，手动合闸时继电器动作，手动分闸时继电器复归。2
