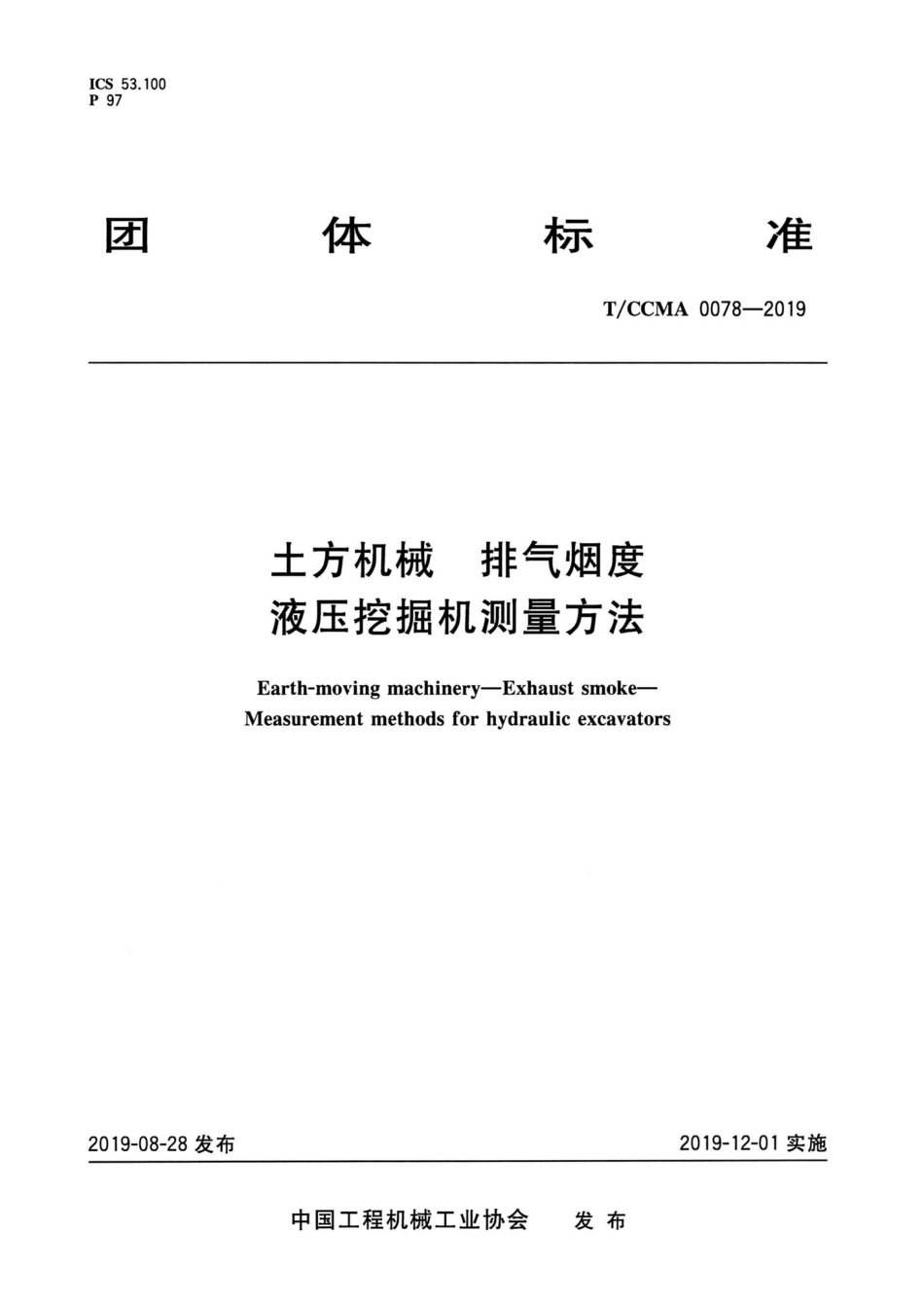

CCMA0078-2019：土方机械排气烟度液压挖掘机测量方法.pdf

T/CCMA0078-20194.3加速行驶试验场地应选用混凝土路面，跑道长度、宽度满足试验要求。纵向坡度应不大于1%，横向坡度应不大于1.5%。5仪器不透光烟度计的采样频率应不低于10Hz,可连续采样时间不少于120s。不透光烟度计安装和使用应满足GB3847和仪器操作手册的要求。受排气管结构的限制，探头前部插人排气管内长度未达到30cm时，应尽可能插人排气管更深处，且接近排气管轴心线，避开变截面的紊流区。6试验前的准备6.1样机试验前至少应进行下列准备工作：a)处于出厂状态；b)按制造商规定加足各种液体；)应进行充分跑合，使机器的各种液体温度满足制造商规定的要求；d)发动机转速应调至制造商设定的最高空载转速)测量前应按附录A核验样机基本信急室6.2按仪器操作手册的要求进行测量前的准备，在正式进行排放测量前应采用3次自由加速过程或其他等效方法吹佛排气系统以清扫排气系统中的残留测间隔间超过60s,应重新吹拂排气系统。6.3由经过培训、满足试验要求的驾驶员进行操测量方法7.1试验工况和测量方法确定排气烟度试验工况和测量方法的确定见表1。表1排气烟度试验工况和测量方法自由加载法机器类型模拟加授法自由加速法实际挖掘工况加速行驶工况不透光烟度法履带式有自动怠速功能不透光烟度法不透光烟度法林格曼烟度法挖掘机无自动怠速功能不透光烟度法不透光烟度法不透光烟度法轮胎式有自动怠速功能不透光烟度法不透光烟度法不透光烟度法林格曼烟度法挖掘机无自动怠速功能不透光烟度法不透光烟度法不透光烟度法林格曼烟度法注：实际挖掘和模拟加载任选其一。工作质量2000kg以下的挖掘机仅选用实际挖掘工况。
