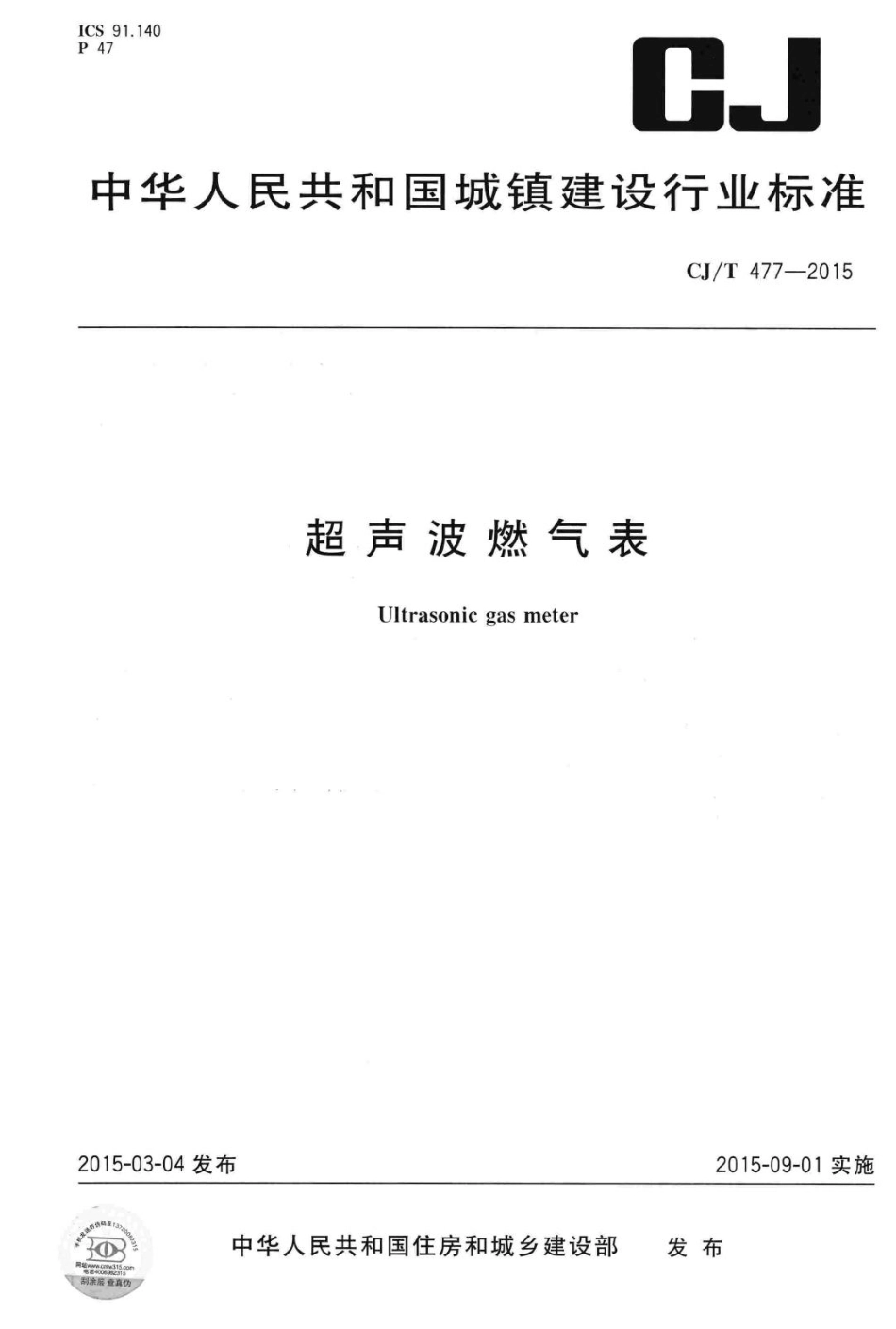

T477-2015：超声波燃气表.pdf

CJ/T477-2015超声波燃气表1范围本标准规定了超声波燃气表（以下简称燃气表）的术语和定义、符号，工作条件，计量特性，结构和材料，指示装置，通信，电源，电磁干扰，其他功能，试验方法，检验规则，标志、包装、运输和贮存。本标准适用于最大工作压力不超过50kPa、最大流量不超过160m3/h、适应最小工作环境温度范围为一10十40、双管接头的、采用超声波检测技术进行气体流量计量的全电子式燃气表的设计、生产，试验和验收。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2410透明塑料透光率和雾度的测定GB/T2423.24环境试验第2部分：试验方法试验Sa:模拟地面上的太阳辐射及其试验导则GB3836.1爆炸性环境第1部分：设备通用要求GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB3836.4爆炸性环境第4部分：由本质安全型“”保护的设备GB3836.8爆炸性气体环境用电气设备第8部分：“n”型电气设备GB3836.14爆炸性气体环境用电气设备第14部分：危险场所分类GB4208外壳防护等级(IP代码)GB/T5169.5电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则GB/T6968一2011膜式燃气表GB/T8897.1原电池第1部分：总则GB/T8897.4原电池第4部分：锂电池的安全要求GB9254信息技术设备的无线电骚扰限值和测量方法GB/T11020固体非金属材料暴露在火焰源时的燃烧性试验方法清单GB/T11186.3漆膜颜色的测量方法第3部分：色差计算GB/T13611城镇燃气分类和基本特性GB/T13893色漆和清漆耐湿性的测定连续冷凝法GB/T16422.3塑料实验室光源暴露试验方法第3部分：荧光紫外灯GB/T17626.2GB/T17626.5电磁兼容试验和测量技术GB/T17626.8GB/T17626.9电磁兼容试验和测量技术GB/T17799.1GB/T17799.2电磁兼容通用标准GB/T26831(所有部分)社区能源计量抄收系统规范1CJ/T477-20153术语和定义、符号下列术语和定义、符号适用于本文件。3.1术语和定义3.1.1超声波燃气表ultrasonic gas meter采用超声波技术，用来测量、记录并且显示通过的燃气体积的燃气表。3.1.2超声换能器ultrasonic transducer燃气表内，用来发射和接收超声波信号的器件。3.1.3基准条件base conditions进行气体体积换算的规定条件（即基准气体温度20，基准气体压力10L.325kPa)。3.1.4通信端口communications port进行数据交换的接口。3.1.5电信号接口galvanic connection/interfac燃气表串行或脉冲输出接安3.1.6示值误差error of indication燃气表显示的体积和实际通过燃气表的体积之差与实际通过燃气表的体积的百分比。3.1.7提示信息lag对燃气表运行过程中产生的重要事件或（和）对燃气表操作进行提示的视觉信号、字符和字母等。3.1.8最大误差偏移maximum error shift任一测试流量点的最大平均误差变化。3.1.9最大工作压力maximum working pressure燃气表工作压力的上限值，与制造商声明和标识在显示窗口或铭牌上的相同。3.1.10平均误差mean error同一流量，多次测量示值误差的算术平均值。3.1.11测量单元measuring element产生与燃气流量成比例的电信号的燃气表部件。3.1.12准确度等级meter class燃气表符合本标准计量要求的等级，如1.5级或1.0级。
