T434-2013：超声波水表.pdf

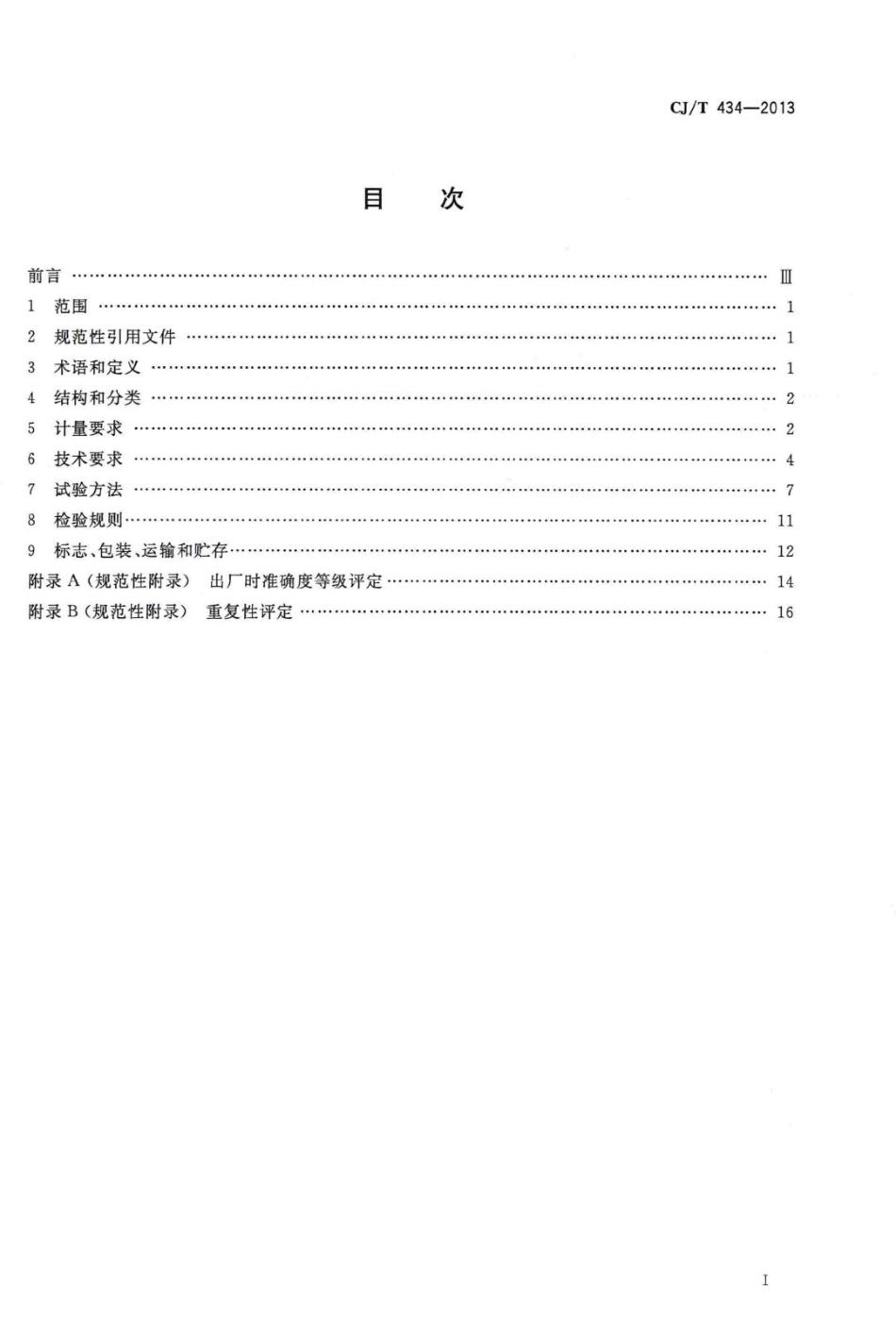

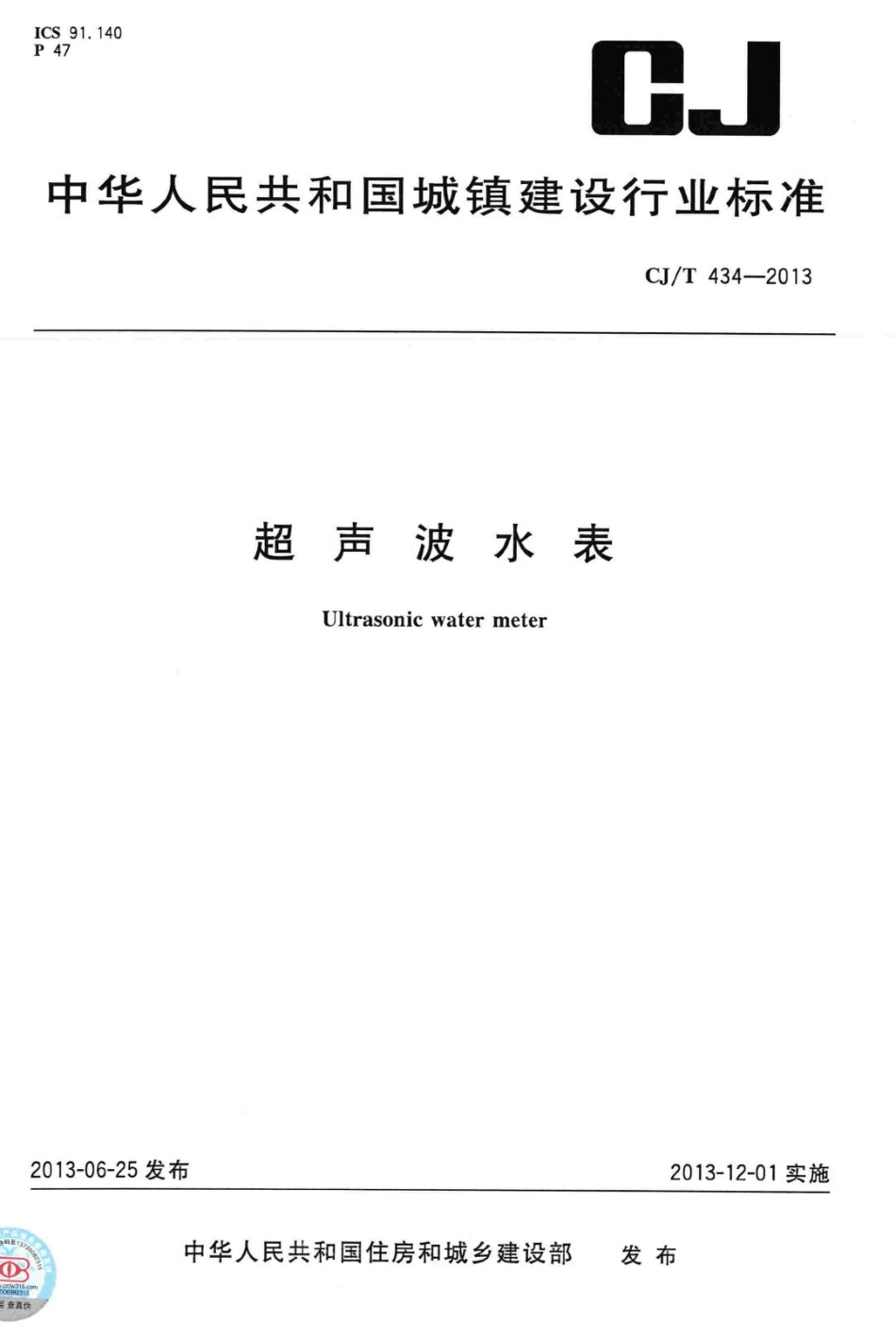

ICS91.140P47P中华人民共和国城镇建设行业标准CJ/T434-2013超声波水表Ultrasonic water meter2013-06-25发布2013-12-01实施中华人民共和国住房和城乡建设部发布3查真CJ/T434-2013目次前言1范围2规范性引用文件y3术语和定义14结构和分类5计量要求26技术要求47试验方法8检验规则119标志、包装、运输和贮存12附录A(规范性附录)出厂时准确度等级评定14附录B(规范性附录)重复性评定16CJ/T434-2013超声波水表1范围本标准规定了超声波水表的术语和定义、结构和分类、计量要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于使用超声波时差法进行流量测量，并符合GB/T778.1一2007、GB/T778.3一2007规定的冷水水表和热水水表。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T778.1一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规范GB/T778.3一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed:自由跌落GB4208外壳防护等级(IP代码)GB4706.1家用和类似用途电器的安全第1部分：通用要求GB/T5080.7一1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T13384机电产品包装通用技术条件GB/T15479一1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T26831社区能源计量抄收系统规范JB/T9329仪器仪表运输贮存基本环境条件及试验方法3术语和定义GB/T778.1一2007，GB/T778.3一2007界定的以及下列术语和定义适用于本文件。3.1超声波水表ultrasonic water meter利用超声波流量测量原理，在额定工作条件下测量、存储和显示水的瞬时和累积流量的计量仪表。3.2声道acoustic path超声波传播路径。3.3声道角transmission angle超声波传播路径与管道轴线之间的夹角。1
