T185-2003：城市客车报站器.pdf

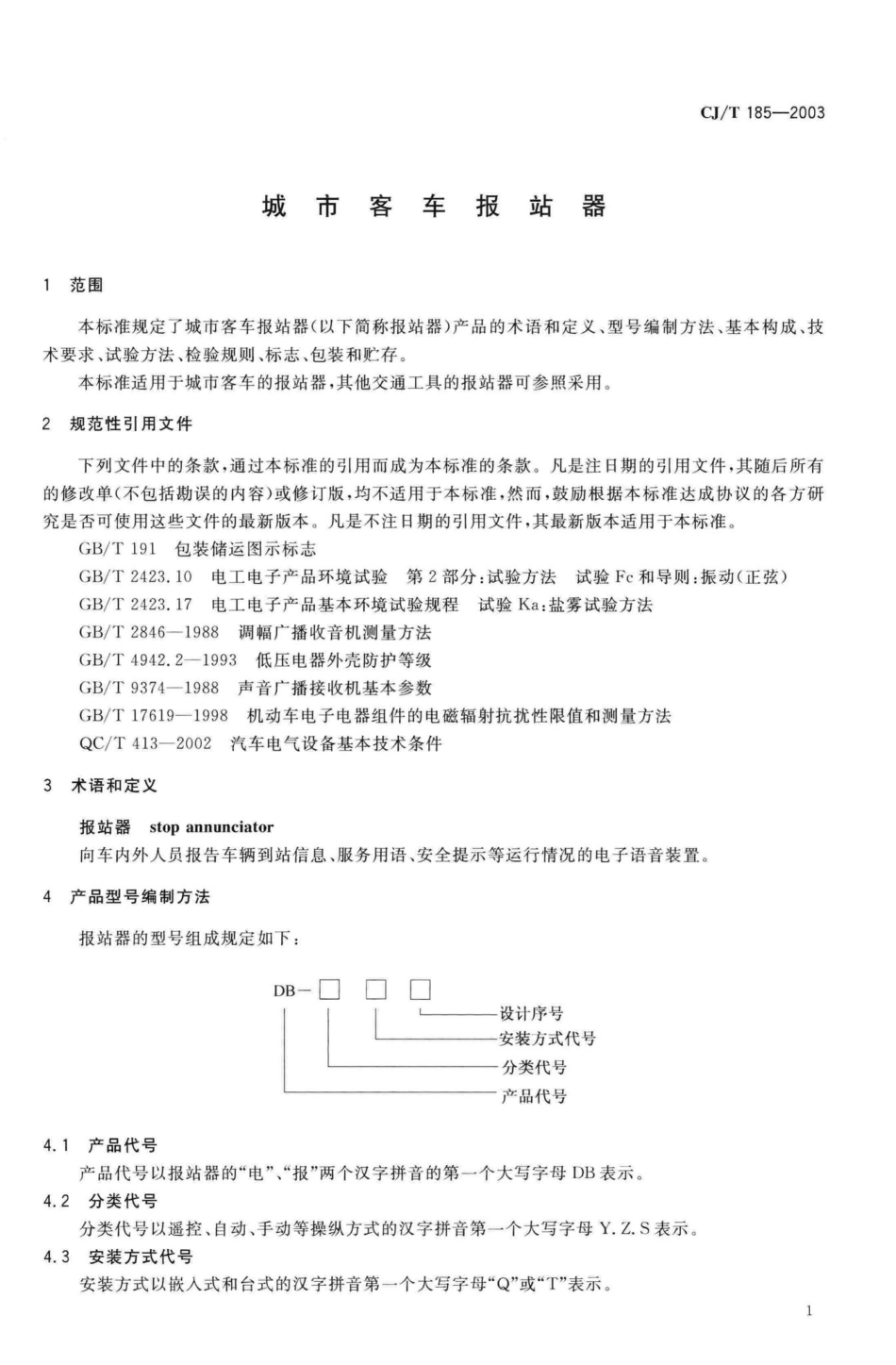

CJ/T185-2003城市客车报站器1范围本标准规定了城市客车报站器（以下简称报站器）产品的术语和定义、型号编制方法、基本构成、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于城市客车的报站器，其他交通工具的报站器可参照采用。2规范性引用文件下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版，均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB/T2423.17电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB/T2846一1988调幅广播收音机测量方法GB/T4942.2一1993低压电器外壳防护等级GB/T9374一1988声音广播接收机基本参数GB/T17619一1998机动车电子电器组件的电磁辐射抗扰性限值和测量方法QC/T413一2002汽车电气设备基本技术条件3术语和定义报站器stop annunciator向车内外人员报告车辆到站信息、服务用语、安全提示等运行情况的电子语音装置。4产品型号编制方法报站器的型号组成规定如下：DB-设计序号安装方式代号分类代号一产品代号4.1产品代号产品代号以报站器的“电”、“报”两个汉字拼音的第一个大写字母DB表示。4.2分类代号分类代号以遥控、自动、手动等操纵方式的汉字拼音第一个大写字母Y.Z.S表示。4.3安装方式代号安装方式以嵌入式和台式的汉字拼音第一个大写字母“Q”或“T”表示。1CJ/T185-20034.4设计序号设计序号按产品设计先后顺序以阿拉伯数字1、2、3表示。4.5举例第一次设计用手动操纵的台式报站器，其型号编制为：DB一ST15基本构成报站器由中央处理器、语音合成及存储模块、功率放大器、话筒、按键等组成。6技术要求6.1一般要求产品应符合本标准，并按照经规定程序批准的图样设计文件制造。6.2产品工作电压8V40V.6.3工作条件6.3.1工作温度：一2055：6.3.2相对湿度：95%6.3.3大气压力：86kPa106kPa。6.4外观质量报站器表面印字清晰，电源插头、连接电缆线无损伤。紧固件无松动，按键和开关操作方便、泉活可靠。6.5防护等级报站器防护等级应符合GB4942.2一1993中6.2、6.3的规定，为P54。6.6耐振动报站器的耐振数性能应符合QC/T4132002中3.12的规定。6.7耐盐雾报站器的耐盐雾性能应符合QCT413一2002中3.13的规定。6.8基本功能6.8.1报站、显示及复位：报站器应具有按顺序预报、报站、显示站点、复位（即停狂报站及其他一切操作)功能。6.8.2运行方式选择：应能按路线实际运行情况，事先输人或现场设置可供选择的多种运行方式，如大站车、区间车等，使用时只要按运行方式选择键，便能快捷选定运行方式。6.8.3上、下行选择：按上、下行选择键即选择上、下行，并具有上、下行指示功能；在运行至终点站时，还具有上、下行自动翻转功能。6.8.4提示用语选择：按不同的提示用语选择键，可分别提供不同的服务用语。6.8.5内外扬声器自动转换：对外、对内扬声器可进行自动切换播报。6.8.6话筒优先功能：报站器处于等待或播报状态时，使用话筒时均能优先播音。6.8.7音量调节：音量大小可调节。6.9性能要求6.9.1电磁兼容：报站器的电磁兼容性限值为抗扰性电平24V/m。6.9.2信噪比：报站器的信噪比应符合GB9374一1988表1第4项C类的规定。6.9.3整机频率特性：报站器的整机频率特性应符合GB9374一1988表1第14项C类的规定。6.9.4电保护能力按7.3.5.4进行检查，并应符合下列要求：2
