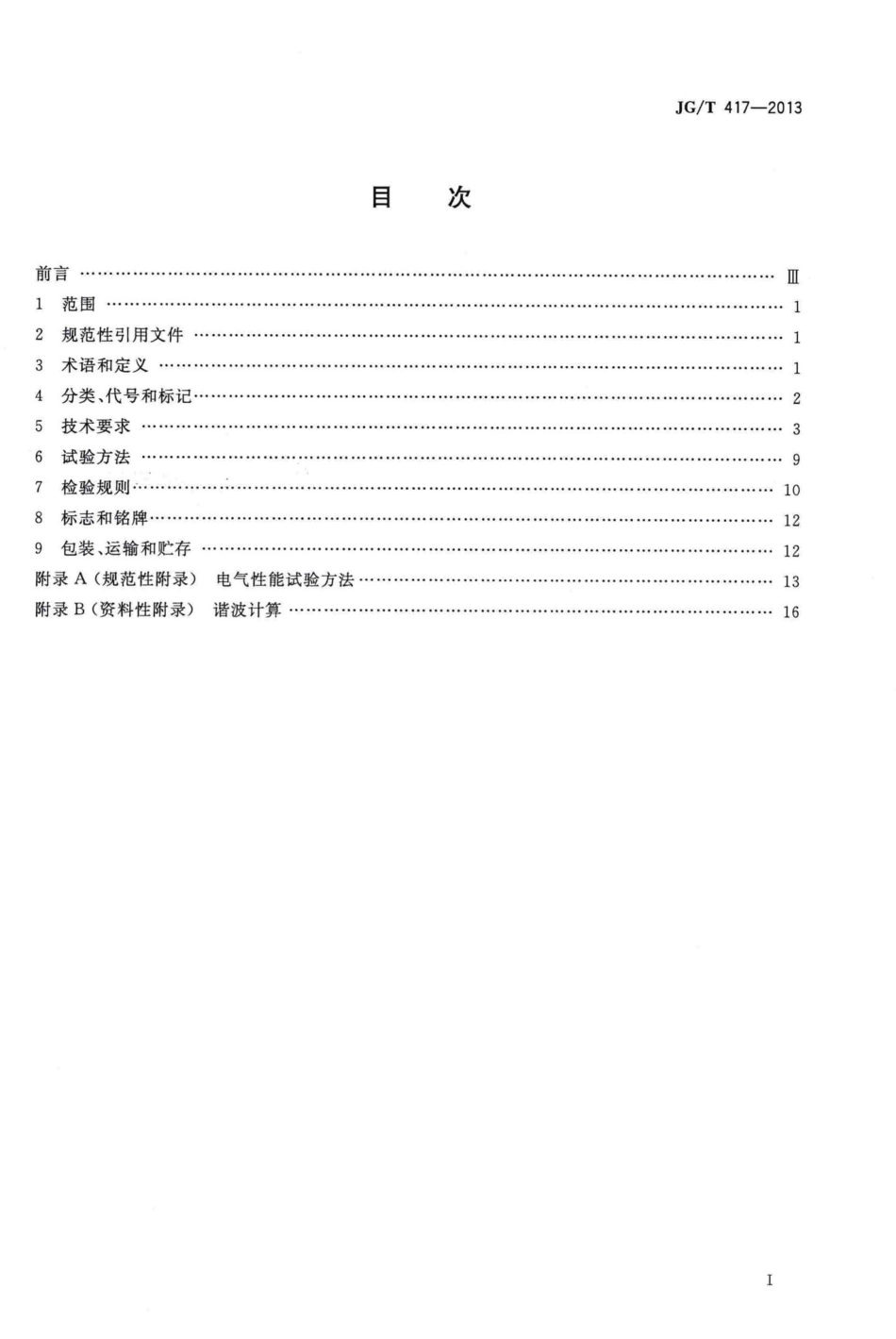

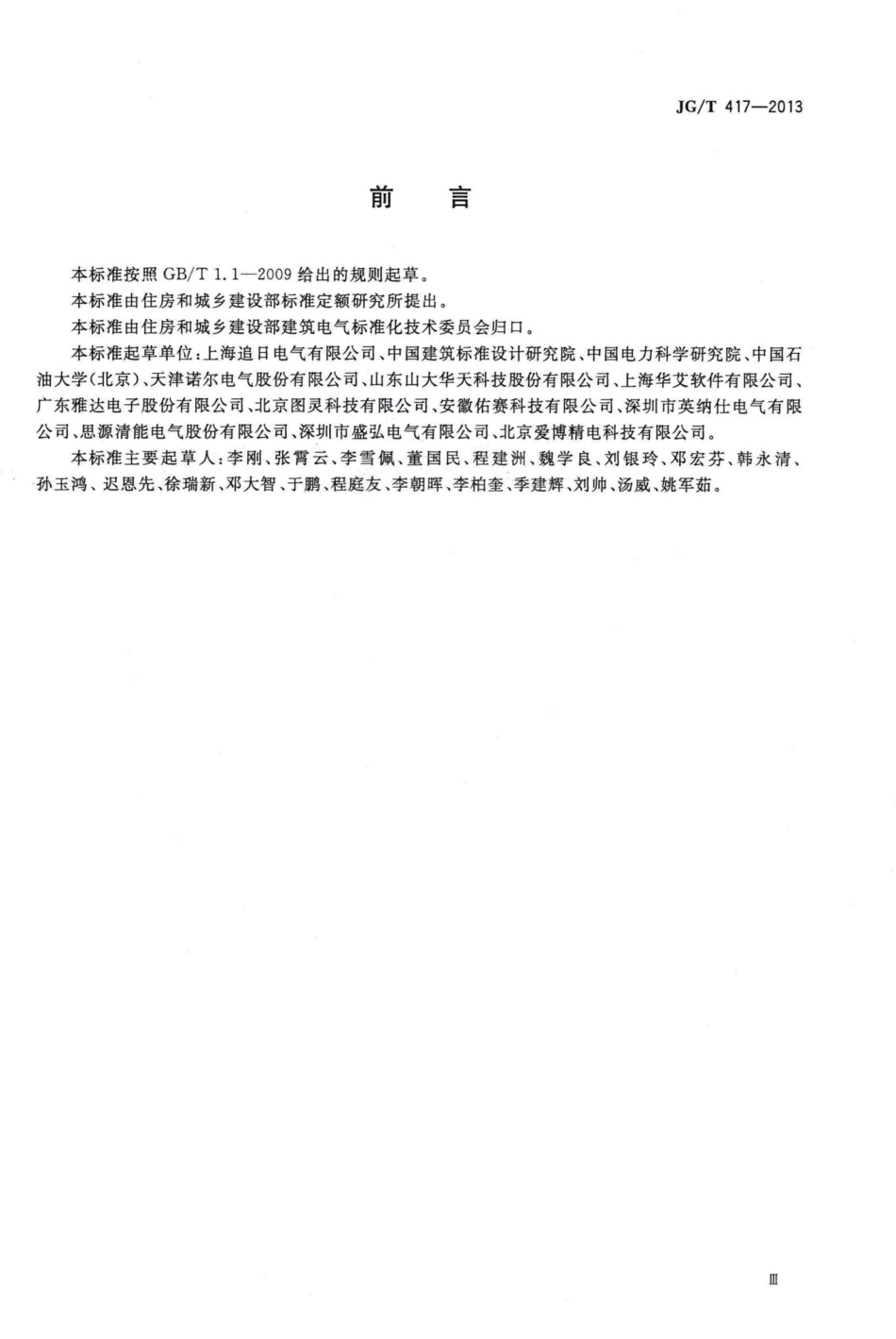

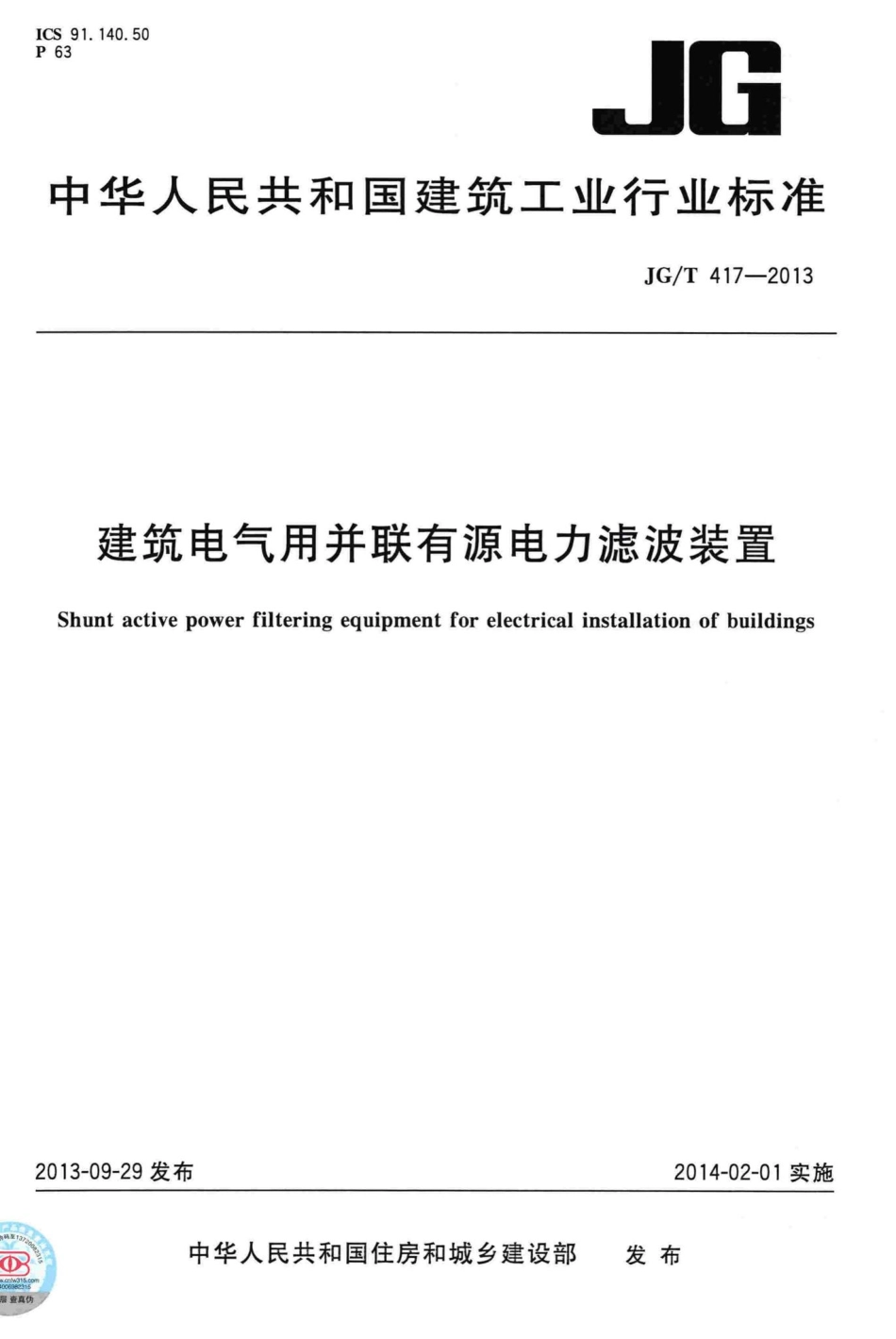

ICs91.140.50P63G中华人民共和国建筑工业行业标准JG/T417-2013建筑电气用并联有源电力滤波装置Shunt active power filtering equipment for electrical installation of buildings2013-09-29发布2014-02-01实施中华人民共和国住房和城乡建设部发布JG/T417-2013目次前言1范围2规范性引用文件13术语和定义4分类、代号和标记5技术要求36试验方法7检验规则108标志和铭牌129包装、运输和贮存12附录A(规范性附录)电气性能试验方法。13附录B(资料性附录)谐波计算16JG/T417-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑电气标准化技术委员会归口。本标准起草单位：上海追日电气有限公司、中国建筑标准设计研究院、中国电力科学研究院、中国石油大学（北京）、天津诺尔电气股份有限公司、山东山大华天科技股份有限公司、上海华艾软件有限公司、广东雅达电子股份有限公司、北京图灵科技有限公司、安徽佑赛科技有限公司、深圳市英纳仕电气有限公司、思源清能电气股份有限公司、深圳市盛弘电气有限公司、北京爱博精电科技有限公司。本标准主要起草人：李刚、张霄云、李雪佩、董国民、程建洲、魏学良、刘银玲、邓宏芬、韩永清、孙玉鸿、迟恩先、徐瑞新、邓大智、于鹏、程庭友、李朝晖、李柏奎、季建辉、刘帅、汤威、姚军茹。0JG/T417-2013建筑电气用并联有源电力滤波装置1范围本标准规定了建筑电气用并联有源电力滤波装置的术语和定义、分类、代号和标记、技术要求、试验方法、检验规则、标志和铭牌、包装、运输和贮存。本标准适用于民用与一般工业建筑配电系统，频率为50Hz,额定工作电压不超过1000（或1140）V的并联有源电力滤波装置（以下简称装置）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T2900.1电工术语基本术语GB/T2900.33电工术语电力电子技术GB/T3797一2005电气控制设备GB/T4025人机界面标志标识的基本和安全规则指示器和操作器件的编码规则GB4208外壳防护等级(IP代码)GB/T4588.1无金属化孔单双面印制板分规范GB/T4588.2有金属化孔单双面印制板分规范GB7251.1一2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备GB7947人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB/T13384机电产品包装通用技术条件GB/T14549一1993电能质量公用电网谐波3术语和定义GB/T2900.1、GB/T2900.33界定的以及下列术语和定义适用于本文件。3.1并联有源电力滤波装置shunt active power filtering equipment采用电力电子器件作为主电路功率器件，可通过实时产生相应的谐波电流与电网谐波电流瞬时抵消的方法，实现滤波功能的并联型功率源装置。3.2基波（分量）fundamental(component)对周期性交流量进行傅立叶级数分解，得到的频率与工频相同的分量。GB/T14549-1993,定义3.33.3谐波（分量）harmonic(component)对周期性交流量进行傅立叶级数分解，得到频率为基波频率大于1整数倍的分量。GB/T14549-1993,定义3.41
