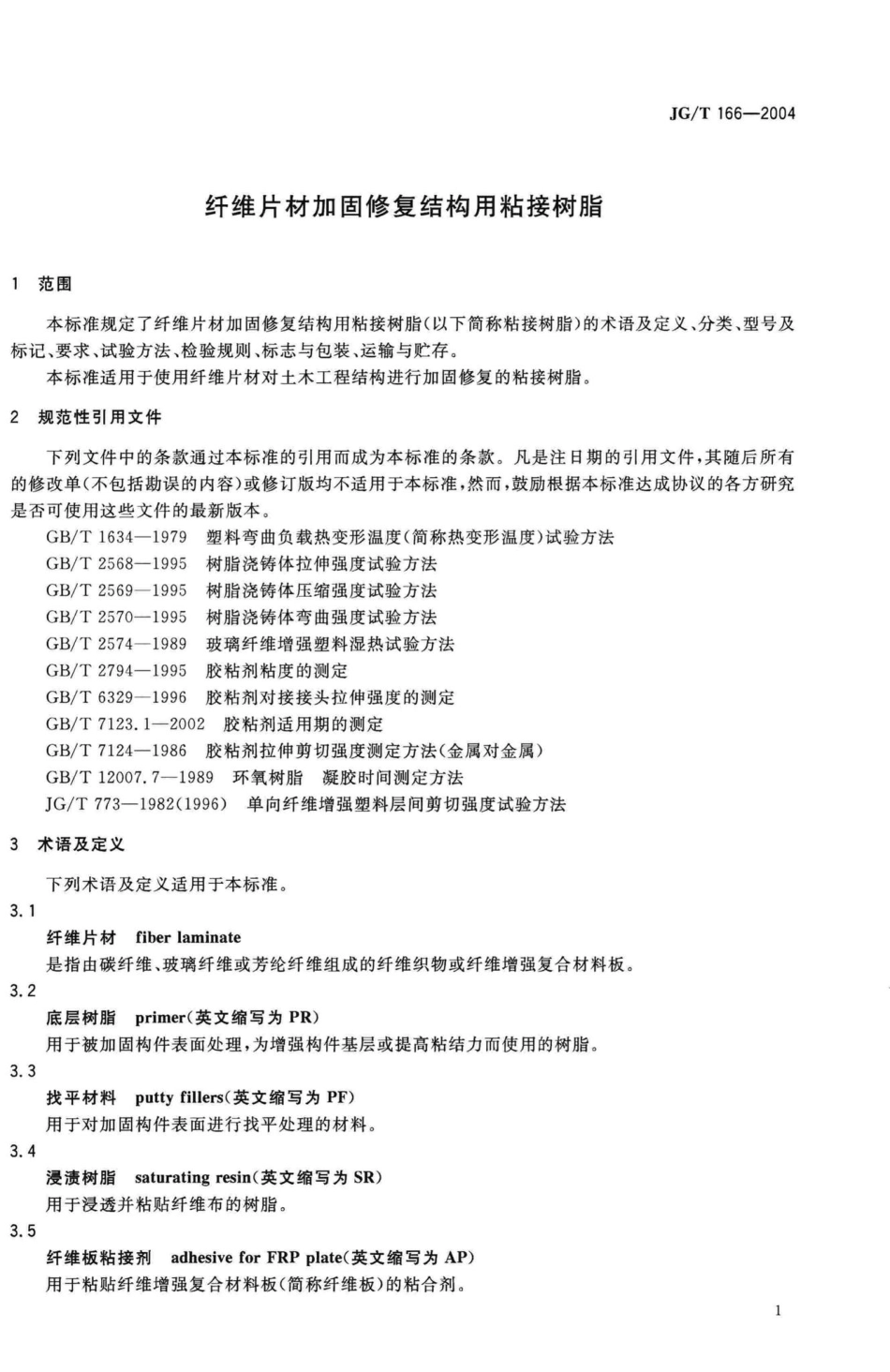

T166-2004：纤维片材加固修复结构用粘接树脂.pdf

JG/T166-2004表3（续）试验项目性能指标拉伸强度30MPa拉伸弹性模量1500MPa胶体伸长率1.8%性能压缩强度70MPa弯曲强度40MPa热变形温度50拉伸剪切强度（钢-钢）l0MPa粘接性能对接接头拉伸强度（钢-钢）20MPa层间剪切强度35MPa表4纤维板粘接剂性能指标试验项目性能指标工艺适用期(25)40nin性能凝胶时间(25)12h拉伸强度20MPa拉伸弹性模量2500MP4胶体压缩强度60MPa性能弯曲强度40MPa热变形温度500粘结拉伸剪切强度（钢钢）13MPa性能对接接头拉伸强度（钢钢）25MP注：以上性能指标是常温型粘接树脂的性能指标，试件固化条件除非另有规定，试件固化方式均为23士2下固化7。特殊气温和环境下使用的粘接树脂在该使用温度和环境下的指标也应满足以上的性能指标。5.3耐久性能：浸渍树脂和纤维板粘接剂应参照GB/T2574规定的环境条件下进行耐久性检验，经2O00h的湿热循环加速老化后，其拉伸剪切强度（钢-钢）不小于9MPa。6试验方法6.1外观检验在正常（光）照度下，距离0.5m,目测。6.2黏度和触变指数的检验黏度按GB/T2794的规定进行。触变指数按GB/T2794的规定进行，测量浸渍树脂在旋转式黏度计转子6r/min时的黏度值，再测量浸渍树脂在旋转式黏度计转子60r/min时的黏度值。，触变指数TI等于，/少。的比值。6.3适用期的检验按GB/T7123.1的规定进行，250g混合树脂的适用期。6.4凝胶时间的检验按GB/T12007.7的规定进行.6.5对接接头拉伸强度（钢-钢）的检验按GB/T6329的规定进行，采用直径为15mm的圆钢试棒试验，试棒材质为45号碳钢。3
