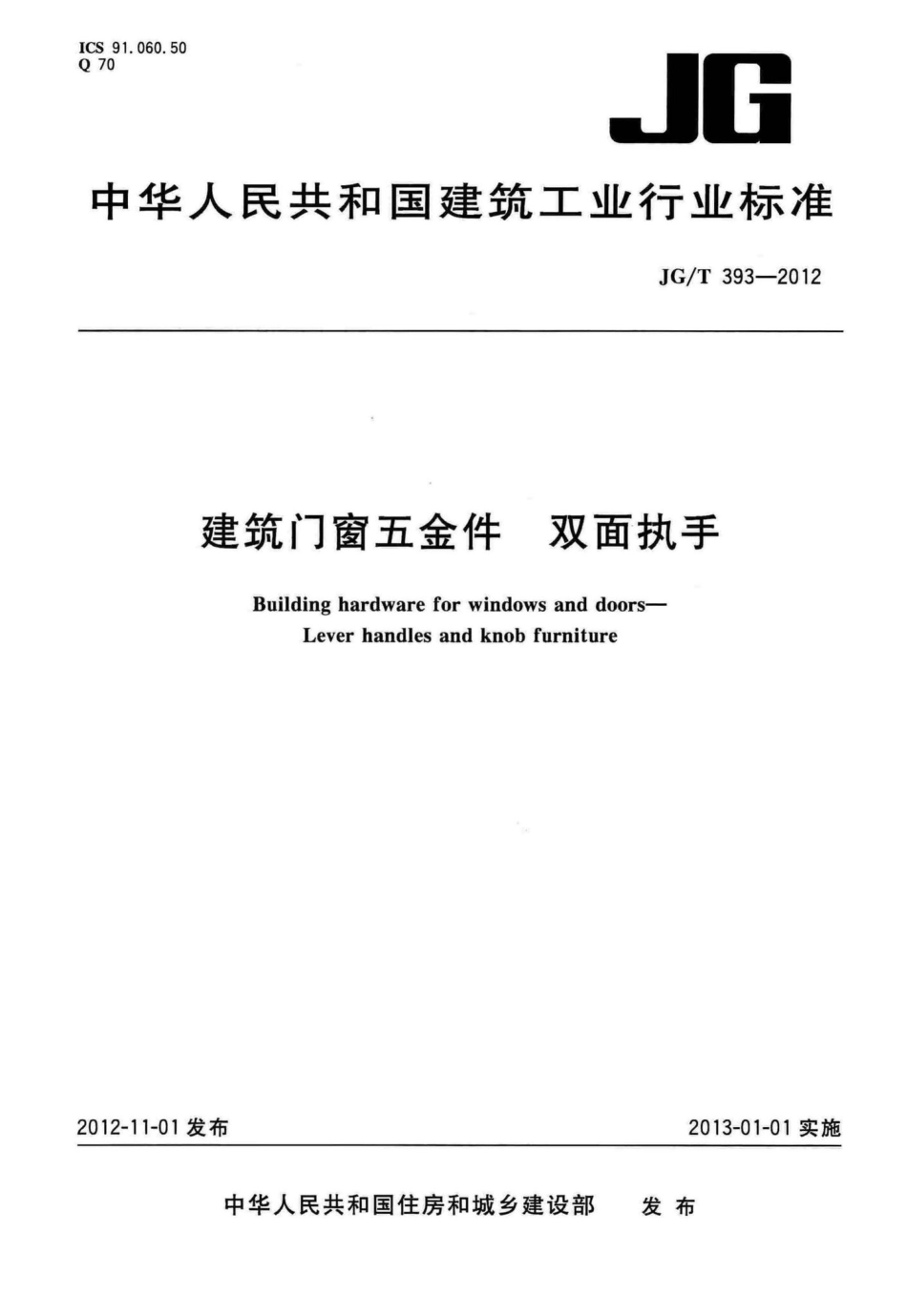

T393-2012：建筑门窗五金件双面执手.pdf

ICs91.060.50Q70G中华人民共和国建筑工业行业标准JG/T393-2012建筑门窗五金件双面执手Building hardware for windows and doors-Lever handles and knob furniture2012-11-01发布2013-01-01实施中华人民共和国住房和城乡建设部发布JG/T393-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准使用重新起草法参考EN1906建筑五金执手和旋钮装置要求和测试方法，与EN1906的一致性程度为非等效。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。本标准起草单位：中国建筑金属结构协会建筑门窗配套件委员会、固力保安制品有限公司、青岛立兴杨氏门窗配件有限公司、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、广东坚朗五金制品股份有限公司、丝吉利娅奥彼窗门五金（北京）有限公司、多玛门业控制科技（中国）有限公司、广东合和建筑五金制品有限公司、国强五金集团有限公司、珠海保税区茵科舒尔特门控科技有限公司、上海市建筑科学院（集团）有限公司。本标准主要起草人：刘旭琼、李伟凡、朴永日、王东旭、杜万明、王雨生、何莉、刘学林、张海峰、朱靖、徐勤。JG/T393-20123.3操作力矩torque of return mechanism双面执手满足使用功能的力矩。3.4转动力矩rotational torque strength双面执手的心轴固定后，施加在双面执手上的旋转力矩（见图1）。a)杆形热手转动力矩示意图b)球形执手转力矩养意图说明：13.5自由位移free angular双面执手在外力作用下所的动量，包括在垂直门用膏产生的轴厅位移、在平行门扇方向外力用下产生的角覆3.6允许变形limit deviation在转动力矩得用后，平行门扇两面，执手柄或辅助加长杆允许的残余总形量儿图2、L,)。a)杆形执手允许变形量示意图b)球形执手允许变形量示意图说明：1一门扇或试验安装板：2一图a)为杆形双面执手手柄，图b)为球形双面执手辅助加长杆。图2允许变形量示意图c2
