T59-1999：液压挖掘机支重轮.pdf

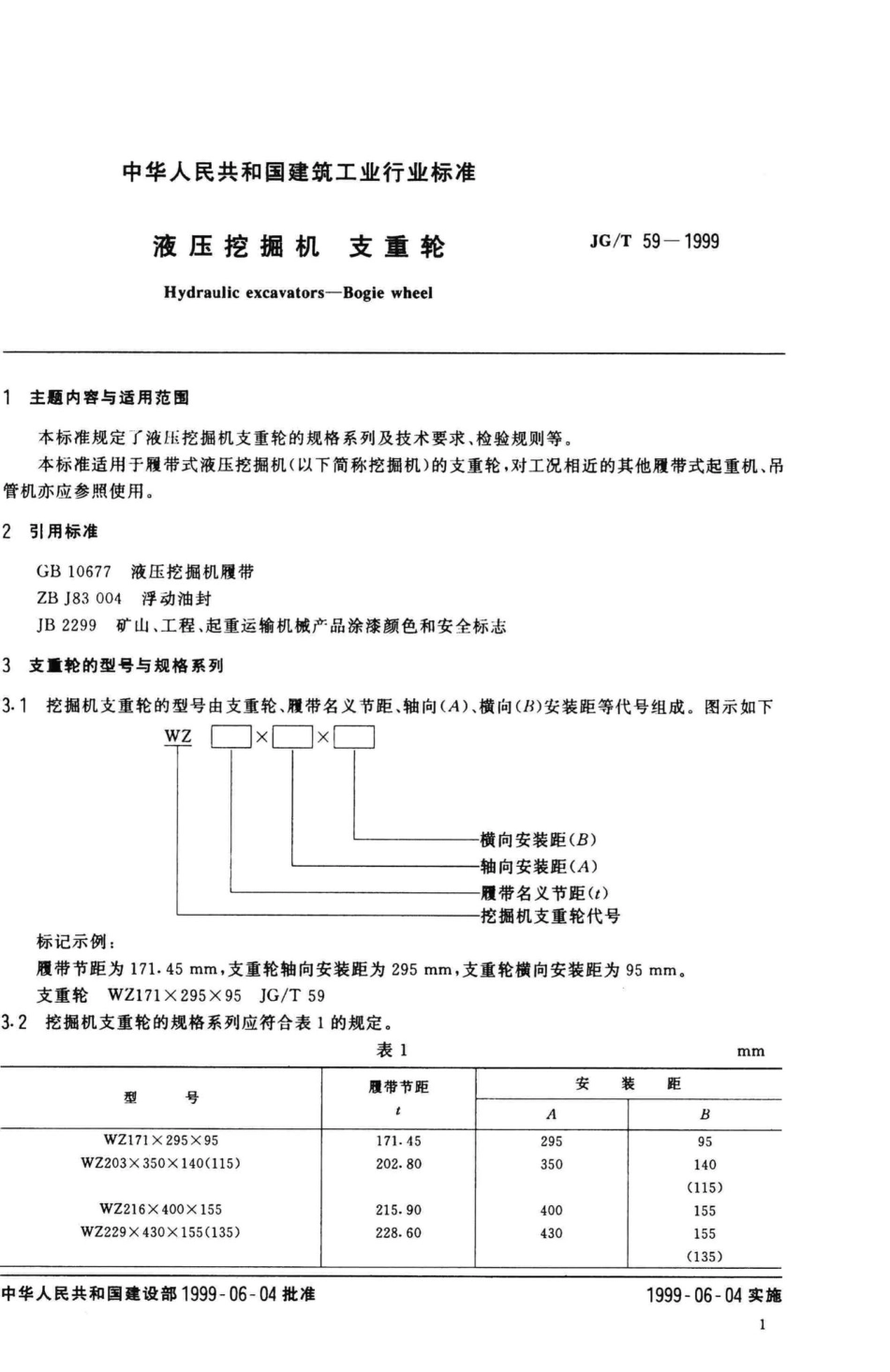

中华人民共和国建筑工业行业标准液压挖掘机支重轮JG/T59-1999Hydraulic excavators-Bogie wheel1主题内容与适用范围本标准规定了液压挖掘机支重轮的规格系列及技术要求、检验规则等。本标准适用于覆带式液压挖掘机（以下简称挖掘机）的支重轮，对工况相近的其他履带式起重机、吊管机亦应参照使用。2引用标准GB10677液压挖掘机履带ZBJ83004浮动油封JB2299矿山、工程、起重运输机械产品涂漆颜色和安全标志3支重轮的型号与规格系列3.1挖掘机支重轮的型号由支重轮、覆带名义节距、轴向(A)、横向(B)安装距等代号组成。图示如下WZ横向安装距(B)轴向安装距(A)履带名义节距(t)挖掘机支重轮代号标记示例：覆带节距为171.45mm,支重轮轴向安装距为295mm,支重轮横向安装距为95mm。支重轮WZ17129595JG/T593.2挖掘机支重轮的规格系列应符合表1的规定。表1mm号履带节距安装距型tABWZ17129595171.4529595WZ203350140(115)202.80350140(115)WZ216400155215.90400155WZ229430155(135)228.60430155(135)中华人民共和国建设部1999-06-04批准1999-06-04实施1JG/T59-1999续表2mmWZ171295WZ203X350WZ216400WZ229430WZ260500WZ173AWZ203AX370代号95140(115)155155(135)160300(310)120(320)140(110)H37435055(57)65(17.5)3240H114.5128145180(184)205(95)109.5(120)125d607585951105570A295350400430500(310)300(320)370B95140(115)155155(135)160120(110)140W229.5290310340400(230)240(249.5)290W:298318348(340.5)(235)248(255)298螺栓规格M16M20M24M24M24M16(M16)M20总成重，kg33.5651.2128.5183.2(31)56.5表3零件名称直轴轮年轴套浮动油封座浮动油封环O形圈标准号GB307782GB307782GB567685ZBJ83004-88材料40Cr50Mn或ZG外套、端环08F特殊（高铬）铸丁腈橡胶55SiMn内孔、端面铁QSn6-6-3注：轴套允许整体铸铜件（或粉末冶金件、尼龙件）。4.3专用件和浮动油封的形状、尺寸、精度见图A1A5及表A1A5。5技术要求5.1支重轮总成和零件应按规定程序批准的图样及技术文件制造。5.2零件的技术要求5.2.1各零件材质的选用应不低于表3的规定。5.2.2轮体采用ZG55SiMn铸钢件时，其化学成分应符合表4的规定。表4化学元素SiMn小含量，%0.50.60.60.80.91.23踏面A4555深6mm处35图A2ZG55SiMn低温回火浮动油封环特殊（高铬）铸铁6572图1件7一5.2.6零件均应清除尖角和毛刺；不得有裂纹、，疏松、夹渣、粘砂、啃伤和发裂等缺陷。5.3支重轮总成的技术要求5.3.1装配前应将各零件分别严格检查并清洗干净。5.3.2直轴的油道部位应装在浮动油封座安装平面的同一方向，不得反装。5.3.3轴套与直轴在装配前，其配合面应涂少量机油。3
