T287-2008：跨座式单轨交通车辆通用技术条件.pdf

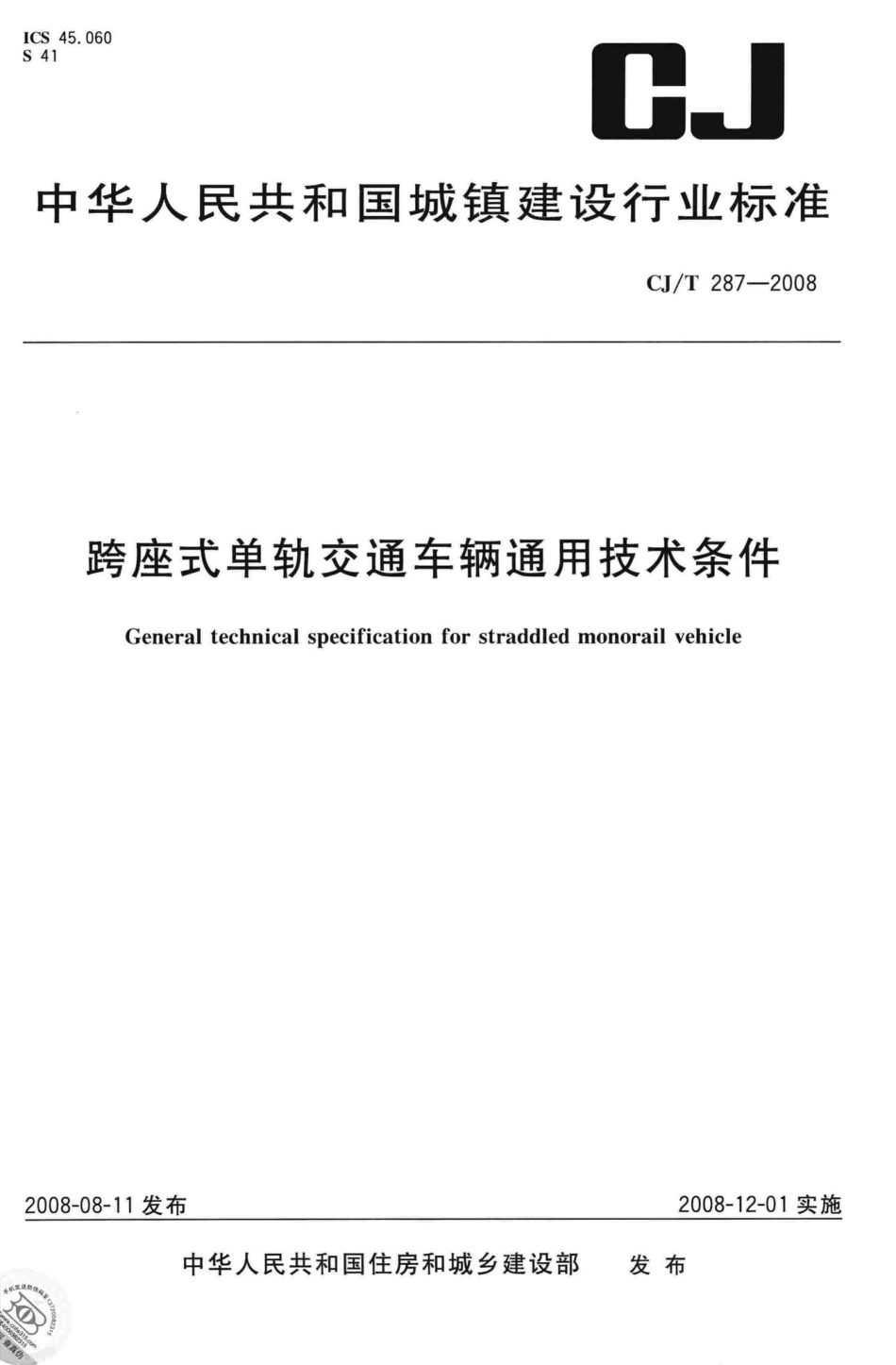

ICS45.060S41CJ中华人民共和国城镇建设行业标准CJ/T287-2008跨座式单轨交通车辆通用技术条件General technical specification for straddled monorail vehicle2008-08-11发布2008-12-01实施中华人民共和国住房和城乡建设部发布CJ/T287-2008跨座式单轨交通车辆通用技术条件1范围本标准规定了跨座式单轨交通车辆的使用条件、车辆类型、基本要求、车辆型式与列车编组、车体及其内装设备、转向架、制动系统、电气系统、空气调节及采暖装置、安全设施、控制与诊断监视系统、通信与乘客信息系统、试验与验收、标志、运输与质量保证期限等内容。本标准适用于跨座式单轨交通车辆（以下简称车辆）。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4208外壳防护等级(IP代码)GB5599铁道车辆动力学性能评定和试验鉴定规范GB/T9963钢化玻璃GB/T10411城市轨道交通直流牵引供电系统GB/T11944中空玻璃GB14892城市轨道交通列车噪声限值和测量方法GB/T14894城市轨道交通车辆组装后的检查与试验规则(GB/T14894一1994，IEC61133:1992,MOD)TB/T1333.1铁路应用机车车辆电气设备第1部分：一般使用条件和通用规则(idt IEC60077-1:1999)TB/T1333.2铁路应用机车车辆电气设备第2部分：电工器件通用规则(idt IEC60077-2:1999)TB/T1451机车、动车组用电加温玻璃技术条件TB/T1484.1铁路机车车辆电线电缆订货技术条件第1部分：额定电压3kV及以下电缆TB/T1507机车电气设备布线规则TB/T1804铁道客车空调机组TB/T2093铁道机车车辆用面漆TB/T2260铁道机车车辆用防锈底漆TB/T2368动力转向架构架静强度试验方法(UIC CODE615-4OR:MOD)TB/T2704铁道客车电取暖器TB/T2932铁道机车车辆用阻尼材料供货技术条件TB/T3001铁路机车车辆用电子变流器供电的交流电动机(eqv IEC60349-2:1993)TB/T3021铁道机车车辆电子装置(eqv IEC60571:1998)TB/T3034机车车辆电气设备电磁兼容性试验及其限值(eqv EN50121-3-2:2000)TB/T3058铁路应用机车车辆设备冲击和振动试验(idt IEC61373:1999)IEC61287-1机车车辆用电力变流器第一部分特性和试验方法IEC604942铁路应用机车车辆受电弓特性和试验第2部分：地铁与单轨车受电弓1CJ/T287-20083术语和定义下列术语和定义适用于本标准。3.1跨座式单轨交通车辆straddled monorail vehicles骑跨在轨道梁上可编入列车的单节动车或拖车。3.2单轨列车monorail train编组成列，可以正常载客的若干单轨交通车辆的完整组合。3.3起动平均加速度start average acceleration在干燥平直的轨道梁上，列车从静止状态开始起动，从进入恒起动力矩开始到恒起动力矩结束为止的时间段内加速度的平均值。3.4冲击率jerk rate加速度（或减速度）的变化率。3.5平均减速度average deceleration在干燥平直的轨道梁上，列车从某一指定速度开始制动，到停止的时间段内减速度的平均值。3.6设计最高速度design maximum speed在车辆设计时，根据车辆结构及装置所确定的能安全运行的最高速度。3.7最高运行速度maximum running speed车辆所允许的能够实际载客安全运行的最高速度。3.8带司机室的动车motor car with cab带有牵引电机并带有司机室，能够对列车运行进行控制的车辆（简称M车）3.9带司机室的拖车trailer with cab带有司机室，能够对列车运行进行控制的而不带牵引电机的车辆简称T车)。3.10动车motor car带有牵引电机的车辆（简称M车）。3.11拖车trailer不带有牵引电机的车辆（简称T车）。3.12走行轮running wheel支撑车辆载荷并在轨道梁顶面上滚动运行的橡胶轮胎车轮。3.13导向轮guiding wheel水平安装在转向架两侧，运行时起导向作用的橡胶轮胎车轮。c2
