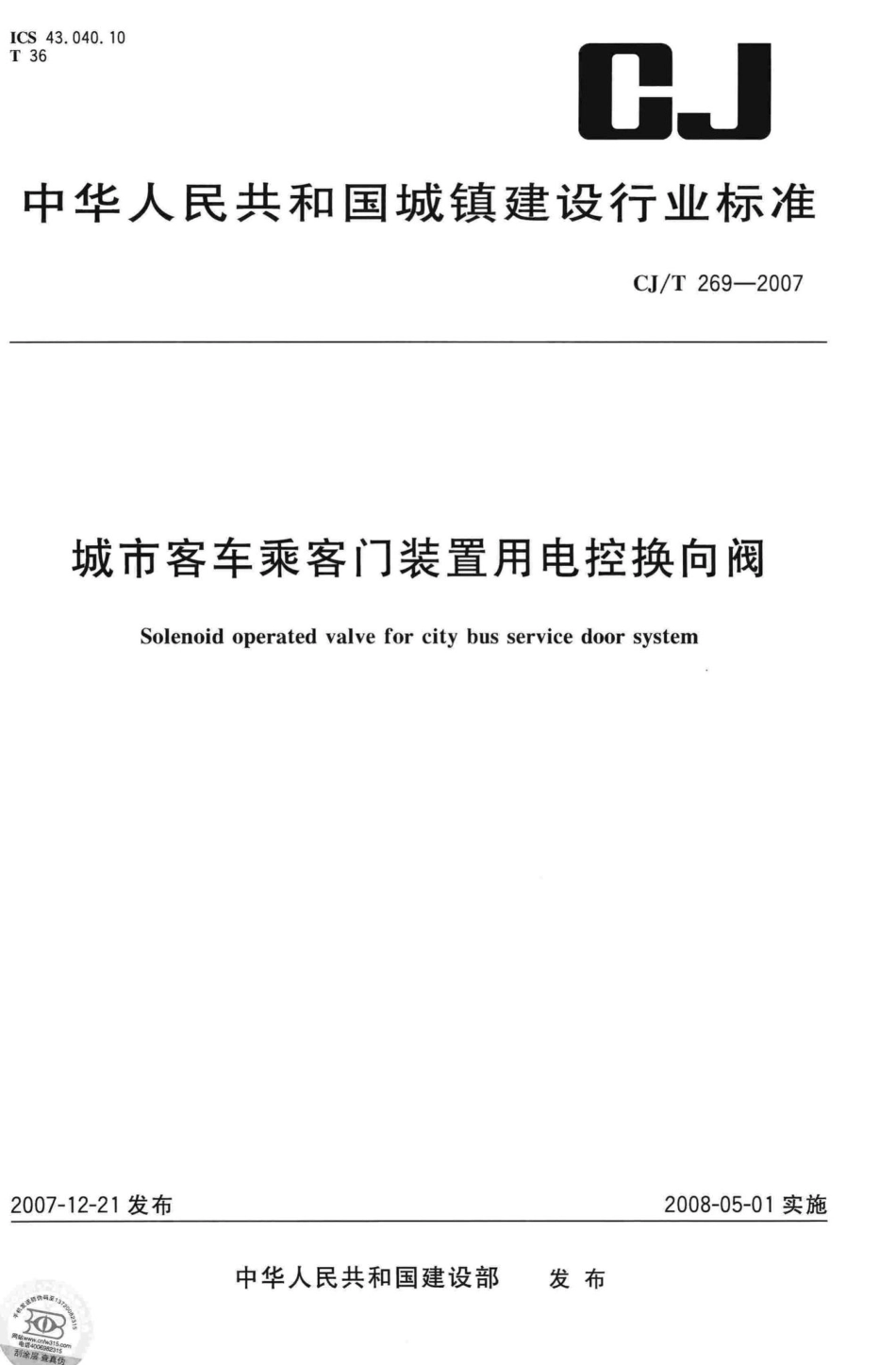

T269-2007：城市客车乘客门装置用电控换向阀.pdf

CJ/T269-2007CMK 2 5 D2-08 N 24 D电气安装方式：DIN43650插接式电压：DC24(V)安装方式：管接式公称通径：8mm控制方式：双电控通路数：五通位置数：二位代号：城市客车乘客门用控制阀图2型号编制示例5要求5.1工作条件5.1.1工作介过滤度为25um50m、水分离效率不小于80%的空气过滤器处理后的压缩空气。5.1.2环境温度和介质温度环境温度为一4080介质温度为560，当小于5C时应对介质作特殊处理，防止结冰，处理程序应按JB/T6378规定。5.1.3工作压力范围：200kPa800kPa。5.1.4工作颜度最大工作颜度为1次/s,最小工作频度为1次/30d5.2额定电压DC12V,DC24V。5.3电压范围DC12 V:DC9 VDC15 V;DC24 V:DC18 VDC30 V.5.4换向动作换向时，动作应灵活，无异常声响，电控换向阀的排气口应设置防尘降噪装置，降低排气噪音。5.5换向时间不应大于0.04s。5.6流量特性指标：有效截面积不应小于20mm2。5.7密封性能5.7.1常温条件下内泄不应大于25mL/min,外泄为0。5.7.2低温条件下内泄不应大于50mL/min,外泄为0。5.8抗振性振动加速度不大于10g时，不应产生误动作。5.9耐压性：1200kPa。5.10通电持续率：100%。5.11耐久性：不应小于150万次。5.12手动装置2
