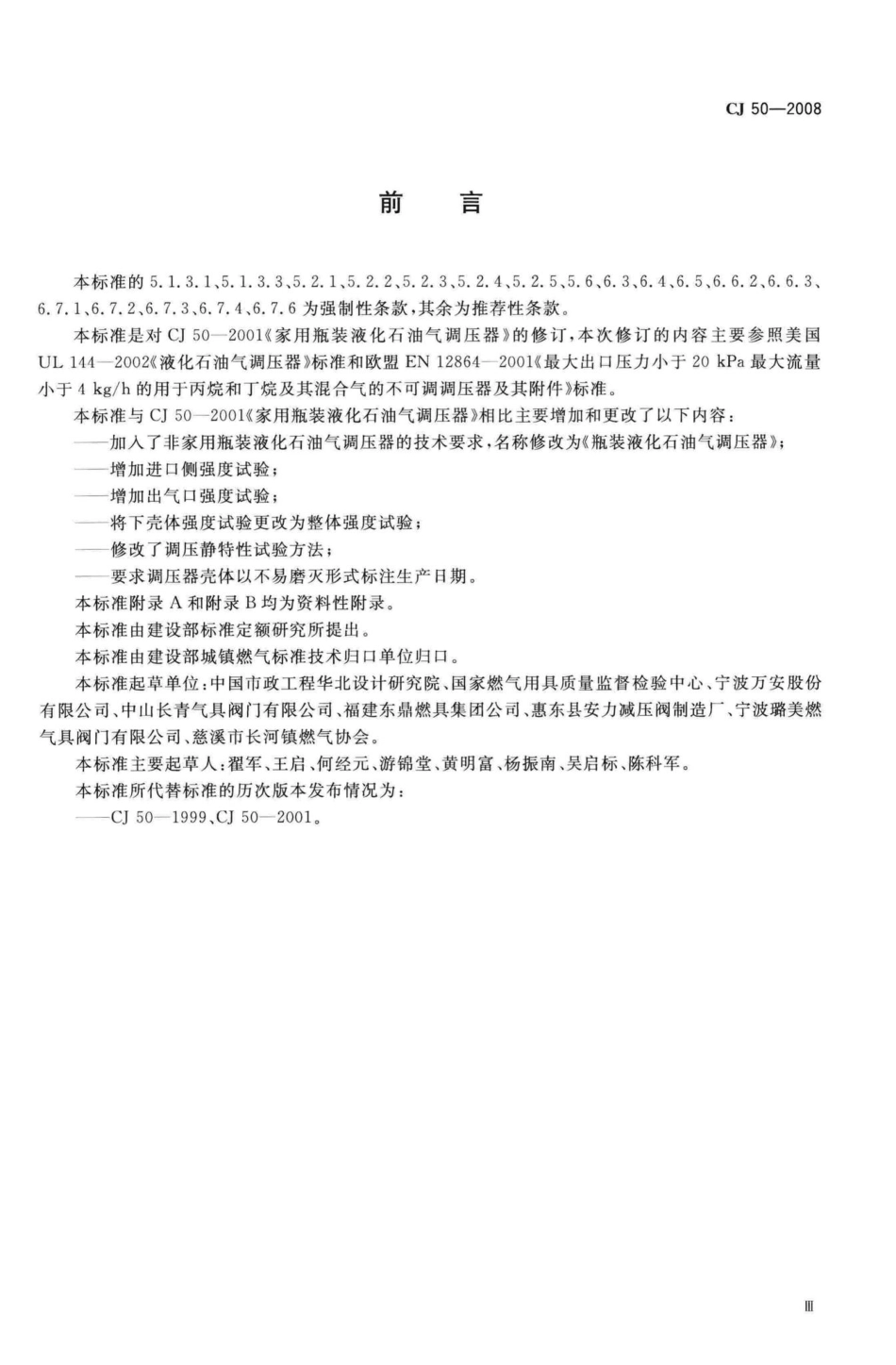

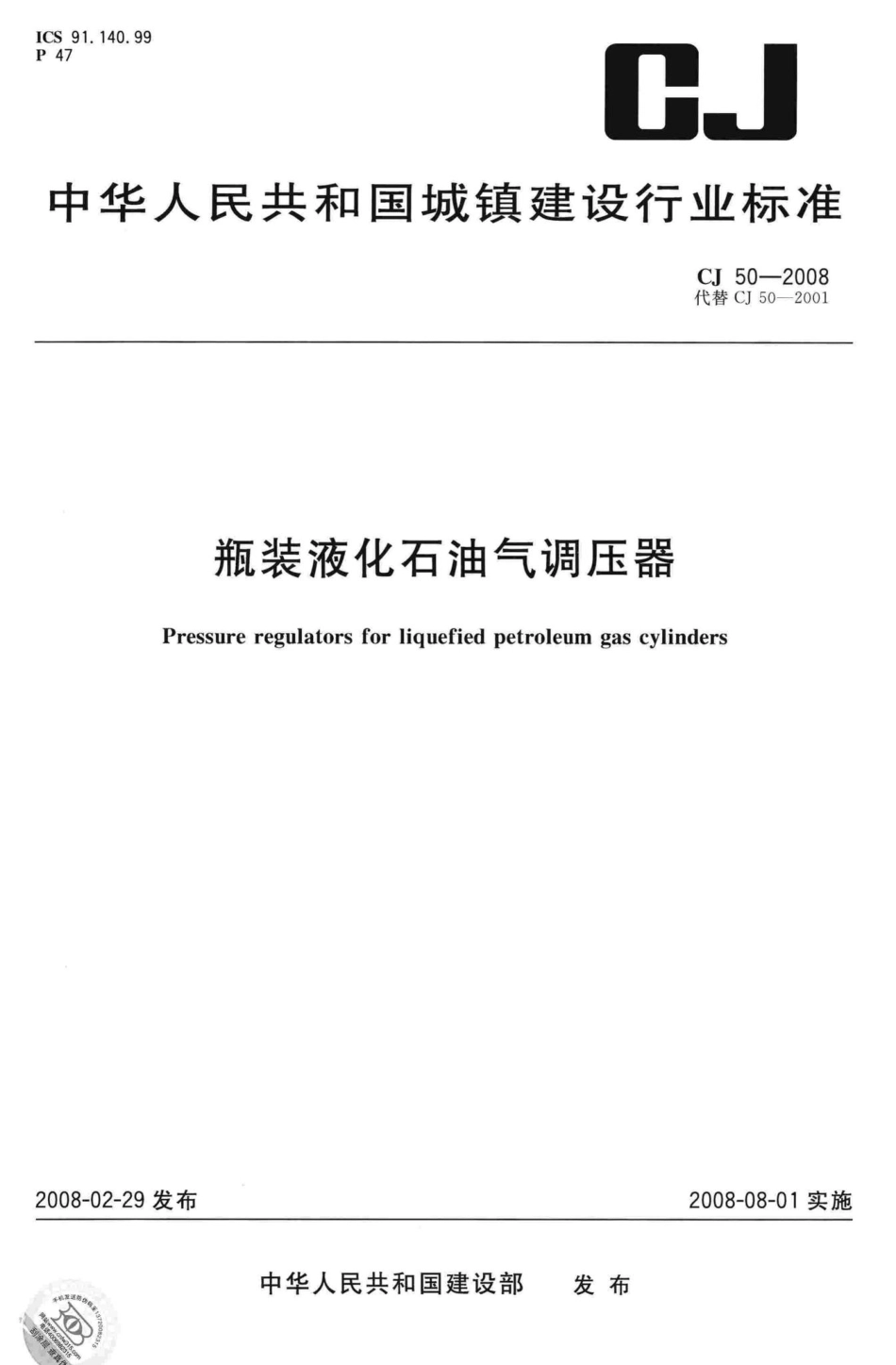

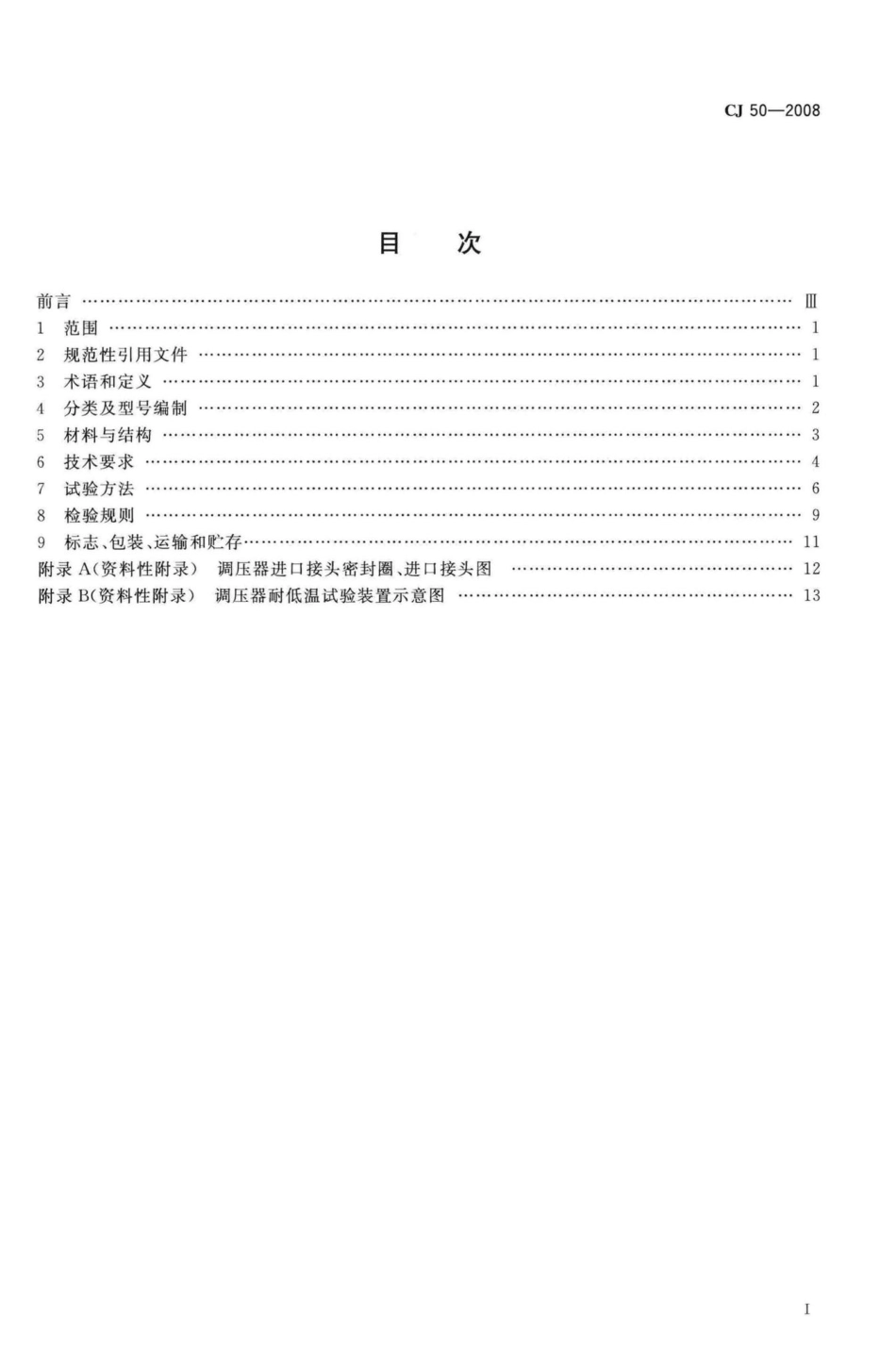

ICS91.140.99P47C.J中华人民共和国城镇建设行业标准CJ50-2008代替CJ502001瓶装液化石油气调压器Pressure regulators for liquefied petroleum gas cylinders2008-02-29发布2008-08-01实施中华人民共和国建设部发布242000CJ50-2008目次前言1范围12规范性引用文件3术语和定义14分类及型号编制25材料与结构6技术要求47试验方法68检验规则9标志、包装、运输和贮存11附录A(资料性附录)调压器进口接头密封圈、进口接头图12附录B(资料性附录)调压器耐低温试验装置示意图13CJ50-2008前言本标准的5.1.3.1、5.1.3.3、5.2.1、5.2.2、5.2.3、5.2.4、5.2.5、5.6、6.3、6.4、6.5、6.6.2、6.6.3、6.7.1、6.7.2、6.7.3、6.7.4、6.7.6为强制性条款，其余为推荐性条款。本标准是对C】50一2001家用瓶装液化石油气调压器的修订，本次修订的内容主要参照美国UL144一2002液化石油气调压器标准和欧盟EN12864一2001最大出口压力小于20kPa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件标准。本标准与C】50一2001家用瓶装液化石油气调压器相比主要增加和更改了以下内容：加入了非家用瓶装液化石油气调压器的技术要求，名称修改为瓶装液化石油气调压器；增加进口侧强度试验；增加出气口强度试验；将下壳体强度试验更改为整体强度试验；修改了调压静特性试验方法；要求调压器壳体以不易磨灭形式标注生产日期。本标准附录A和附录B均为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部城镇燃气标准技术归口单位归口。本标准起草单位：中国市政工程华北设计研究院、国家燃气用具质量监督检验中心、宁波万安股份有限公司、中山长青气具阀门有限公司、福建东鼎燃具集团公司、惠东县安力减压阀制造厂、宁波璐美燃气具阀门有限公司、慈溪市长河镇燃气协会。本标准主要起草人：翟军、王启、何经元、游锦堂、黄明富、杨振南、吴启标、陈科军。本标准所代替标准的历次版本发布情况为：-CJ50-1999、CJ50-2001.CJ50-2008瓶装液化石油气调压器1范围本标准规定了瓶装液化石油气调压器（以下简称调压器）的分类及型号编制、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于进口压力为0.03MPa1.56MPa,出口压力为2.80kPa士0.50kPa,额定流量小于或等于2m3/h,使用环境温度为一2045的家用瓶装液化石油气调压器（以下简称家用调压器）；以及进口压力为0.03MPa1.56MPa,出口压力为2.80kPa0.50kPa或5.00kPa士0.90kPa,额定流量小于或等于3.6m3/h,使用环境温度为一2045的非家用瓶装液化石油气调压器（以下简称非家用调压器)。本标准所提到的压力值凡未标注的均指表压。2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T1239.2冷卷圆柱螺旋压缩弹簧技术条件GB/T1804一般公差未注公差的线性和角度尺寸的公差GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T3934普通螺纹量规技术条件GB/T4423铜及铜合金拉制棒GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹GB/T7306.255密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T13808铜及铜合金挤制棒GB/T13818压铸锌合金GB/T13611城市燃气分类和基本特性GB/T15115压铸铝合金CJ/T180一2003家用手动燃气阀门3术语和定义以下术语和定义适用于本标准。3.1关闭压力lock up pressure关闭调压器出口阀门，当流量等于零时，调压器出口所达到的稳定压力值。3.2压力回差difference of pressure在进口压力范围内，固定进口压力为某一值时，出口阀门开度由小升到大再由大降到小的过程中测CJ50-2008得同一流量下所对应的两个出口压力值之差。3.3额定流量nominal f1ow基准状态下(15、绝对压力101.325kP),调压器在最小进口压力和最小出口压力下通过的试验介质折算为基准状态下20Y基准气的规定体积流量，单位为m3/h。3.4调压静特性曲线static characteristic curve当固定进口压力为某一值时，调压器出口压力与流量变化的关系曲线（包括流量增大和流量减小过程)。3.5进口压力inlet pressure调压器进口处的压力值。3.6出口压力outlet pressure调压器出口处的压力值。3.7最大进口压力maximum inlet pressure在规定的进口压力范围内，调压器的最高进口压力值。3.8最小进口压力minimum inlet pressure在规定的进口压力范围内，调压器的最低进口压力值。3.9最大出口压力maximum outlet pressure在规定的出口压力范围内，调压器的最高出口压力值。3.10最小出口压力minimum outlet pressure在规定的出口压范围内，调压器的最低出口压力值。3.11设定状态setting condition调压器出厂时所调定的压力流量状态。3.12多功能调压器multifunction regulators除具备基本的调压功能外，还具有过流保护，定时控制、压力显示等功能调压器。4分类及型号编制4.1分类调压器可根据其用途、额定流量、功能、安装方位进行分类。4.1.1按用途可分为家用与非家用两个种类。4.1.2按额定流量分类见表1。4.1.3按安装方位可分为水平安装与竖直安装。4.1.4按功能可分为单功能与多功能。4.1.5按出气口数量可分为单出口与多出口。4.2型号4.2.1家用调压器用汉语拼音字母JYT表示，非家用调压器用FYT表示。2
