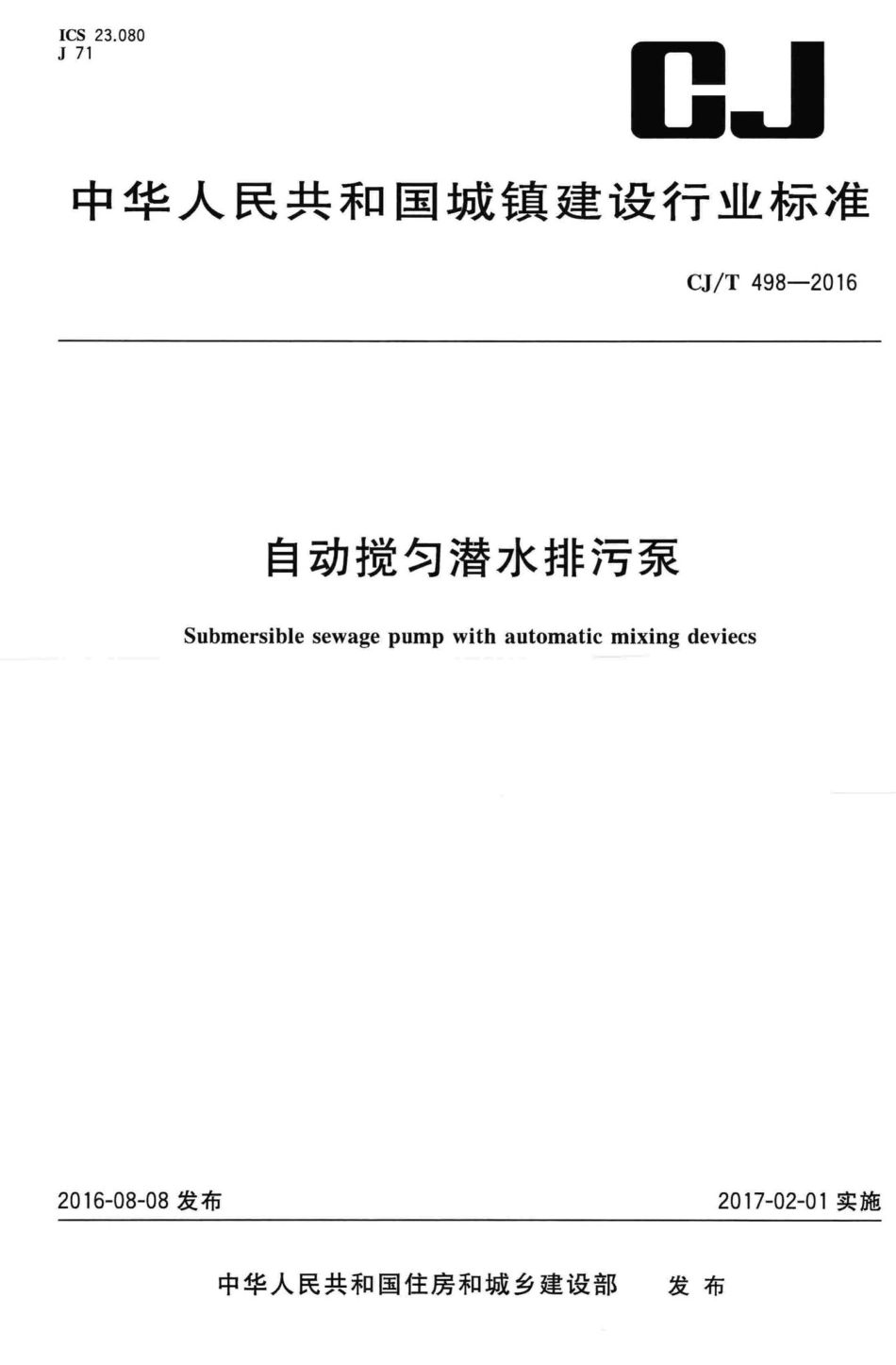

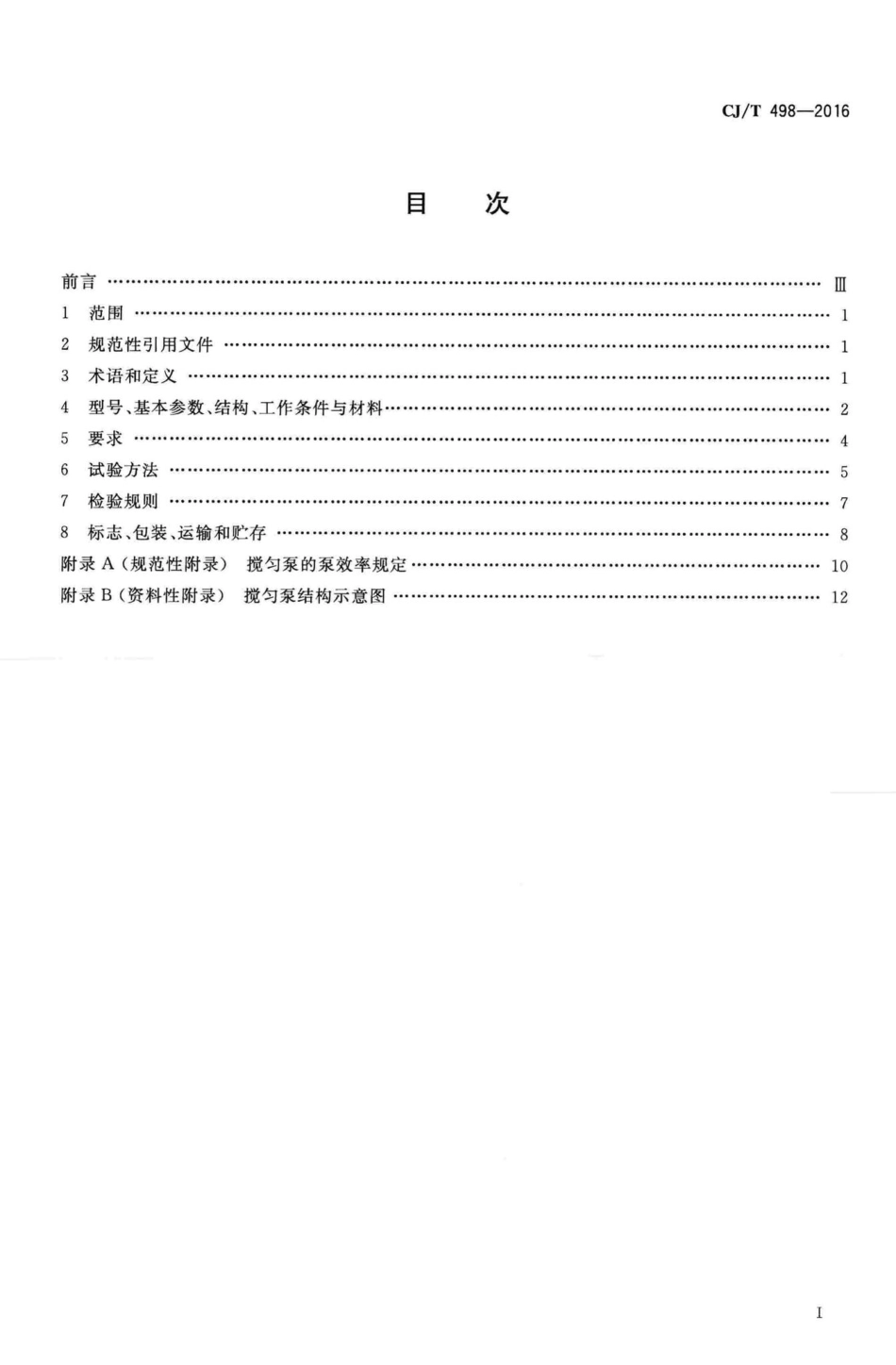

ICs23.080J71GJ中华人民共和国城镇建设行业标准CJ/T498-2016自动搅匀潜水排污泵Submersible sewage pump with automatic mixing deviecs2016-08-08发布2017-02-01实施中华人民共和国住房和城乡建设部发布CJ/T498-2016目次前言1范围12规范性引用文件13术语和定义14型号、基本参数、结构、工作条件与材料25要求46试验方法57检验规则78标志、包装、运输和贮存8附录A(规范性附录)搅匀泵的泵效率规定10附录B(资料性附录)搅匀泵结构示意图12ICJ/T498-2016前言本标准按照GB/T1.1-2009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准起草单位：上海熊猫机械（集团）有限公司、上海市政工程设计研究总院（集团）有限公司、悉地国际设计顾问（深圳）有限公司、中元国际（上海）工程设计研究院有限公司、上海高等教育建筑设计研究院。本标准主要起草人：王兴荣、覃少华、张甫杰、柳汉莹、朱玮、周庆可、束长燕、李春光、姜文源、罗定元、陶璥、周芸。CJ/T498-2016自动搅匀潜水排污泵1范围本标准规定了自动搅匀潜水排污泵的术语和定义、型号、基本参数、结构、工作条件与材料、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于流量为10m3/h1500m3/h,扬程为6m36m,功率为0.75kW75kW,处理含有固体颗粒物污水、纤维物污水的自动搅匀潜水排污泵的生产和检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T1220不锈钢棒GB1971旋转电机线端标志与旋转方向GB/T2828.1计数抽样检验程序第1部分：按接受质量限(AQL)检索的逐批检验抽样计划GB/T3216回转动力泵水力性能验收试验1级和2级GB/T5013.4额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T9174一般货物运输包装通用技术条件GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验GB/T12785潜水电泵试验方法GB/T13306标牌GB/T13384机电产品包装通用技术条件GB/T17241.6整体俦铁法兰GB/T24674一2009污水污物潜水电泵GB/T29529泵的噪声测量与评价方法GB/T29531泵的振动测量与评价方法JB/T4297泵产品涂漆技术条件JB/T6880.1泵用灰铸铁件JB/T11923潜水电泵可靠性考核评定方法3术语和定义下列术语和定义适用于本文件。3.1自动搅匀潜水排污泵submersible sewage pump with automatic mixing devices带有搅匀装置，将集水池中的污水污物进行搅匀，防止沉淀的潜水电泵（以下简称“搅匀泵”）。
