吉J91-234：JJL防水油膏屋面建筑构造.pdf

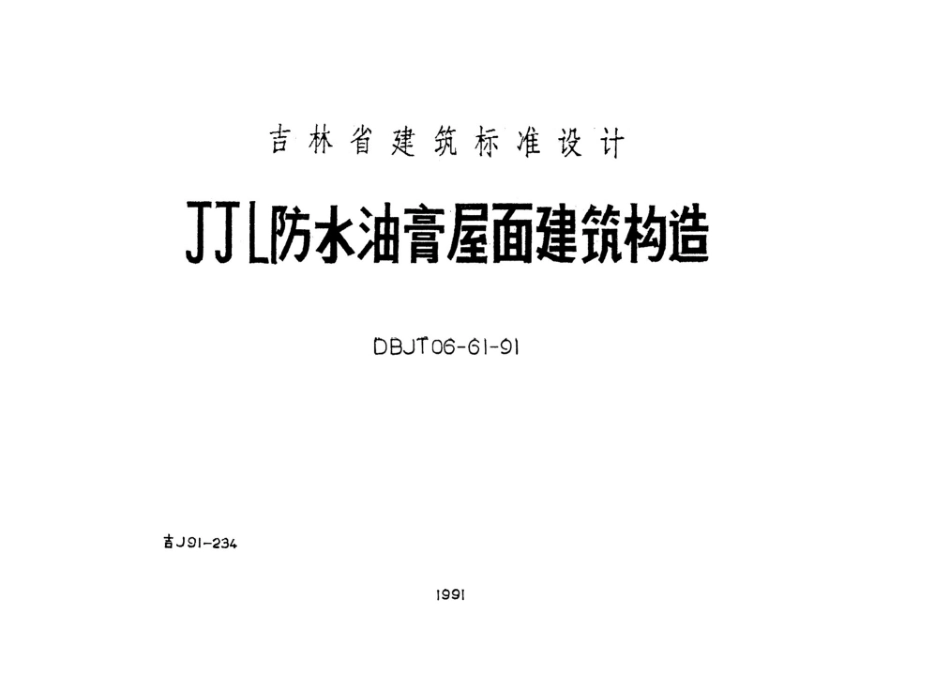

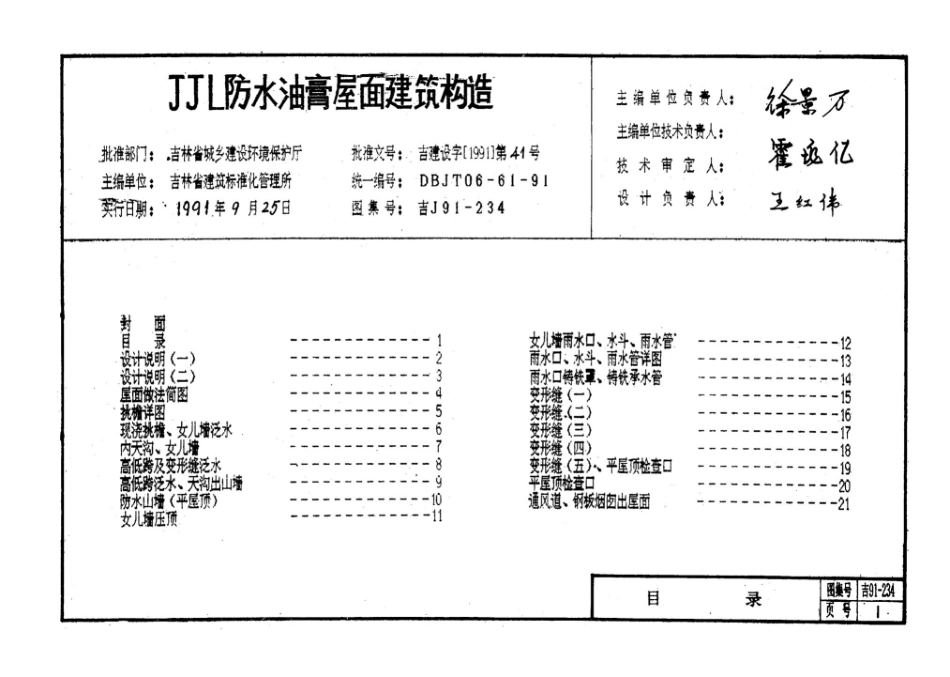

吉林省建筑标准设计JJL防水油膏屋面建筑构造DBJT06-61-91吉J91-2341991JJL防水油膏屋面建筑构造主编单位负责人：徐主编单位技术负责人：批准部门：吉林省城乡建设环境保护厅批准文号：吉建设字1991第41号技术审定人：霍亿主编单位：吉林省建筑标准化管理所统一编号：DBJT06-61-91实行日期：1991年9月25日图集号：吉J91-234设计负责人:王红伟封面目录女儿墙雨水口、水斗、雨水管12设计说明（一）雨水口、水斗、雨水管详图13设计说明（二）雨水口铸铁罩、铸铁承水管屋面做法简图变形缝（一）45挑檐详图变形缝（二）16现浇挑檐、女儿墙泛水变形缝（三）17内天沟、女儿墙变形缝（四）18高低跨及变形缝泛水变形缝（五）、平屋顶检查口19高低跨泛水、天沟出山墙平屋顶检查口20防水山墙（平屋顶）通风道、钢板烟囱出屋面女儿墙压顶目录图集号吉91-234页号表1项目技术指标设计说明耐热性（在802下，试件45度无流、脱落、下滑1、本图集适用于一般工业与民用建筑的屋面防水工程。坡放置5h)等现象。2、本图集分JJL防水油膏屋面做法及各主要部位的构造详图两部分，并对某些节点提供两个以上的不同构造,供设计时选用。耐碱性（在2.02下，在饱和Ca(H)无剥落、起泡、分层、起3、JJL防水油膏质量必须达到表1的各项技术指标要求。水溶液中浸泡15d)皱等现象。4、本图集中保温层以沥青膨胀珍珠岩、阻燃聚苯乙烯泡沫保温板、高蒙粉膨胀珍珠岩为主，其厚度按表2选用，热工性能参数见表3。当选粘结性（在202下，用十字交叉0.2MPa用其它保温材料时其厚度由计算确定，当采用钢筋加气砼屋面板结构法)时不另设保温层。5、油膏施工时需加热熬制。投料加热前应将油膏清理干净，不得粘有泥低温性能(-40恒温2h)无裂纹、脆裂，取出10分钟后弹性恢复原状。土、砂石等杂质。文火加热（加热温度必须控制在120130之间)，成为流体状态即可使用。不透水性(80mm玻璃管注水6、JJL防水油膏屋面做法为；在合格的基层上刮涂油膏一层，厚度为无渗水现象5mm。平面为一次成活，立面及阴阳角处应做附加层，两遍成活，270mm高，24d)附加层厚度为2mm。7、防水层施工不能一次完成时要留茬，其宽度不应小于100mm,厚抗裂性(202下，涂膜0.3基层裂缝宽度不小于度2mm左右。0.4mm)0.2m时涂膜不开裂8、油膏应刮涂均匀，严禁漏涂，表面平整无气泡。宜在-5以上气温施工。低温韧性（在-20下，恒温2h涂膜无网纹、裂纹、剥辖9、凡铁皮配件内外均刷防锈漆一遍，露明部分刷灰色调合漆二遍。如用过10mm轴棒)等现象。其它颜色应在个体设计中说明。凡木砖、木压条均做防腐处理。干燥性（在202下，湿度65米干2h,实于10h10、施工验收参照国家(GBJ207-83)屋面工程施工及验收规范执行。5%)11、“JJL”即聚氯乙烯焦油防水油膏。人工耐候性(6kw氙灯耐侯仪300h)涂膜无明显变化设计说明（一）图集号吉J91-234页号2表2JJL防水油膏屋面做法简图材料种类厚度(mm)沥清膨胀高蒙粉膨阻燃聚苯乙烯钢筋加气建筑物性质珍珠岩胀珍珠岩泡沫保温板砼屋面板5厚油膏防水层20厚1：3水泥砂浆找平层相对湿度正常的建筑钢筋加气砼屋面板（结构找坡）(=50-60%)14014040250居住建筑18018050不上人保温屋面5厚油膏防水层20厚1;3水泥砂浆找平层相对湿度较大的建筑沥青膨胀珍珠岩保温层(80%)240240751:10水泥珍珠岩找坡（不小于2%）2厚油膏隔气层注：当80%时，表中数值另行验算。00.0020厚1：3水泥砂浆找平层表3屋面板缝用C20细石砼灌平村料名称导热系数容重蓄热系数压强u/m.kkg/mw/m.kpa300X300X30C20细石砼予制块上人保温屋面保护层用细砂灌缝沥清胀珍珠岩0.1073502.030.45厚油膏防水层20厚1：3水泥砂浆找平层高蒙粉膨胀珍珠岩0.1073502.030.4沥青膨胀珍珠岩保温层1:10水泥珍珠岩找坡（不小于2%）阻燃聚苯乙烯20.22油膏隔气层泡沫保温板0.035210.272.0厚1：3水泥砂浆找平层屋面板缝用C20细石砼灌平钢筋加气砼屋面板0.195002.760.4注：表中压强值当设计无要求时按此采用。设计说明（二）图集号吉J91-234页号3不上人保温屋面5厚油膏防水层5厚油膏防水层20厚1：3水泥砂浆找平层不上人保温屋面20厚1;3水泥砂浆找平层高蒙粉膨胀珍珠岩保温层阻燃聚苯乙烯泡沫保温板1:10水泥珍珠岩找坡（不小于2%）1:10水泥珍珠岩找坡（不小于2%）00002厚油膏隔气层20厚1;3水泥砂浆找平层00002厚油膏隔气层20厚1：3水泥砂浆找平层屋面板缝用C20细石砼灌平屋面板缝用C20细石砼灌平上人保温屋面30-0X300X30C20细石砼予制块上人保温屋面300X300X30C20细石砼予制块保护层用细砂灌缝保护层用细砂灌缝5厚油膏防水层5厚油膏防水层20厚1：3水泥砂浆找平层20厚1：3水泥砂浆找平层高蒙粉膨胀珍珠岩保温层阻燃聚苯乙烯泡沫保温板1:10水泥珍珠岩找坡（不小于2%）1:10水泥珍珠岩找坡（不小于2%）2厚油膏隔气层.22厚油膏隔气层20厚1：3水泥砂浆找平层20厚1：3水泥砂浆找平层屋面板缝用C20细石砼灌平屋面板缝用C20细石砼灌平附注：1、个体设计中，当某层做法与本图不符时，应另加变更说明。2、做法简图不应用于高湿房间。3、做法中JJL防水油膏由吉林省蚊河市建筑材料厂生产。4、JJL防水油膏闪点不低于162。屋面做法简图图集号吉91-234页号
