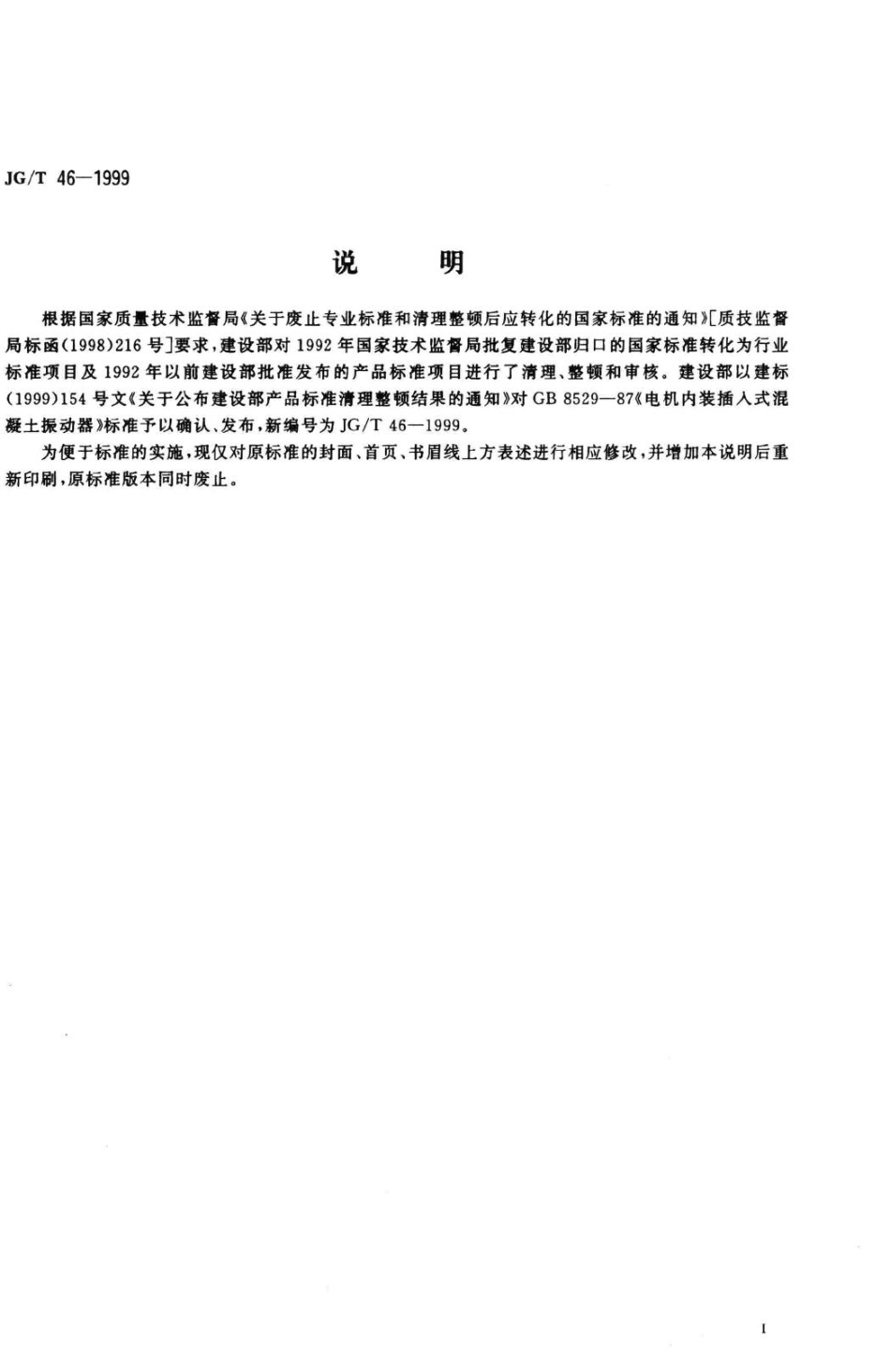

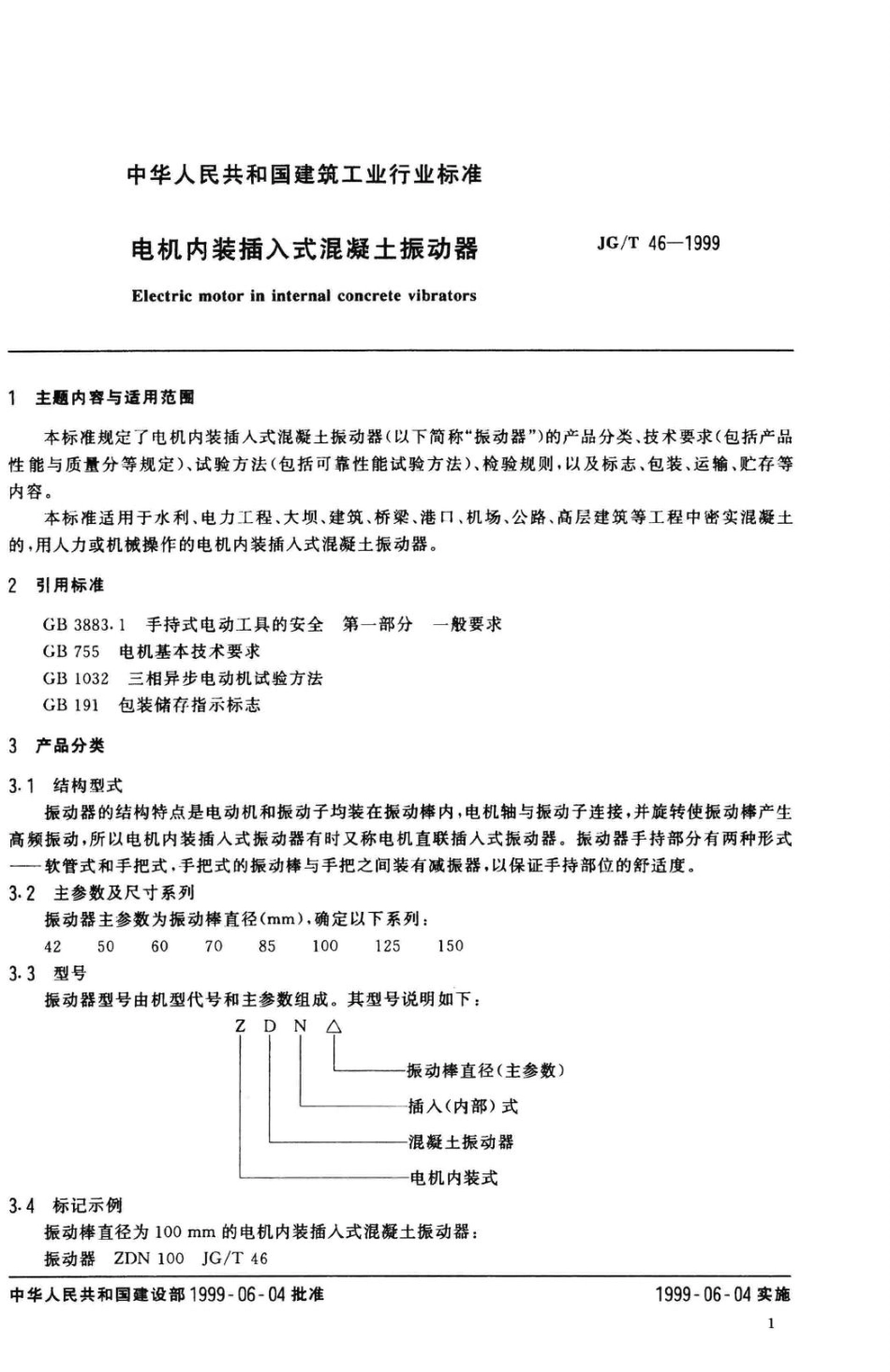

Cs 91.22097JG中华人民共和国建筑工业行业标准JG/T 46-1999电机内装插入式混凝土振动器Electric motor in internal concrete vibrators1999-06-04发布1999-06-04实施中华人民共和国建设部发布JG/T46-1999说明根据国家质量技术监督局关于废止专业标准和清理整顿后应转化的国家标准的通知质技监督局标函(1998)216号要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标(1999)154号文关于公布建设部产品标准清理整顿结果的通知对GB8529-87电机内装插入式混凝土振动器标准予以确认、发布，新编号为JG/T46-1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新印刷，原标准版本同时废止。中华人民共和国建筑工业行业标准电机内装插入式混凝土振动器JG/T46-1999Electric motor in internal concrete vibrators1主题内容与适用范围本标准规定了电机内装插入式混凝土振动器（以下简称“振动器”）的产品分类、技术要求（包括产品性能与质量分等规定)、试验方法（包括可靠性能试验方法）、检验规则，以及标志、包装、运输、贮存等内容。本标准适用于水利、电力工程、大坝、建筑、桥梁、港口、机场、公路、高层建筑等工程中密实混凝土的，用人力或机械操作的电机内装插人式混凝土振动器。2引用标准GB3883.1手持式电动工具的安全第一部分一般要求GB755电机基本技术要求GB1032三相异步电动机试验方法GB191包装储存指示标志3产品分类3.1结构型式振动器的结构特点是电动机和振动子均装在振动棒内，电机轴与振动子连接，并旋转使振动棒产生高频振动，所以电机内装插入式振动器有时又称电机直联插入式振动器。振动器手持部分有两种形式软管式和手把式，手把式的振动棒与手把之间装有减振器，以保证手持部位的舒适度。3.2主参数及尺寸系列振动器主参数为振动棒直径(mm),确定以下系列：42506070851001251503.3型号振动器型号由机型代号和主参数组成。其型号说明如下：ZDN振动棒直径（主参数）插入（内部）式混凝土振动器电机内装式3.4标记示例振动棒直径为100mm的电机内装插入式混凝土振动器：振动器ZDN100JG/T46中华人民共和国建设部1999-06-04批准1999-06-04实施1JG/T46-19993.5基本参数振动器型号与基本参数应符合表1的规定。表1型号基本参数ZDN42ZDN50ZDN60ZDN70ZDN85ZDN100ZDN 125ZDN 150振动棒直径，mm4250607085100125150振动频率名义值，Hz200150125空载最大振幅，mm0.911.11.21.6混凝土坍落度为34cm7.0101520355070120时生产率，m3/h振动棒质量，kg81017223590额定电压，V42电机额定输出功0.550.751.11.54率，kW0.372.2电缆线断面积，mm2.5610长度，m3050机械操作自定注：电机电压也可采用其他电压等级，但其安全要求也应符合相应安全标准要求。手持部分为软管式的振动棒质量为软管接头以下振动棒质量（不包括软管接头和电缆线），手把式振动棒质量包括棒头部分、手把、减振器及半米长电缆线质量总和。振幅为全振幅的一半。4技术要求4.1振动器应按规定程序批准的图样文件制造，并符合本标准要求。4.2振动器外形应美观，表面光滑、无锈痕，在操作搬运时，与使用人员接触的地方不得有尖角或凸起，以免碰伤操作人员。涂漆金属表面要求均匀、细致、光亮、平整、颜色一致，不得有发黏、脆裂、脱皮、皱皮、气泡、粘附颗粒杂质、流痕和明显刷痕等缺陷。4.3振动器内的电机位于振动棒内，散热冷却介质是混凝土水泥浆，电机为全封闭式。4.4振动棒内电机，必须经得起振动而不损伤并能正常工作。4.5振动器电气性能应符合GB755中异步电动机的要求及符合GB3883.1的相应部分规定。4.6振动棒电机的输出功率为振动棒输出功率，其电机功率额定值见表1。4.7振动器零件的材料和热处理工艺应能适应振动器强度和寿命的需要。在使用过程中不允许有断裂或因磨损使振动器性能急剧下降的现象产生。4.8振动器在空载时，各项振动参数允差如下：a.振动器的空载振动频率允差为名义值的一6%；b.振动器的最大振幅允差为标定值的土10%；c.振动器的最大激振力应满足设计要求，允差为设计值的+10%-20%；d.振动棒的零振点距尖头端的距离允差为设计值的士5%。4.9为保证振动棒内电机和轴承的使用寿命，按规定进行温升试验，定子外壳温升不得超过16K,轴承外壳温升不得超过35K。4.10振动棒必须有良好的水密性，不应有渗水现象产生。4.11为保证操作工人的劳动保护条件和减少对周围环境的影响，振动器的噪声声压级(A计权)的平均值不得超过4.22条相应等级的规定。2JG/T 46-19994.12振动棒直径极限偏差值为表1中名义尺寸的士5%。4.13振动棒在振实混凝土坍落度34cm时，依靠自身重量下降到最佳生产率插人深度时间不得超过4.22条相应等级的规定。4.14振动器手持部位振动不舒适度不得超过4.22条相应等级的规定。4.15振动棒在振实混凝土中，应经得起与大骨料碰撞而振动棒不被损伤及连接处不松动。4.16振动器开关必须是防溅式的，以保证安全使用。4.17振动器所选用导线断面积和长度应符合本标准3.4条规定。必须保证在额定电压下能够顺利地启动振动器，启动时间不得超过4.22条相应等级的规定。4.18新产品投产前必须进行工业考核，对整机使用性能做一全面的、系统的、真实的试验和检验。考核样机为三台。经考核符合本标准并达到设计要求。工业考核期间，要做详细记录并取得证明。考核完毕，写出样机解体报告，工业考核报告。4.19振动器必须能够可靠地工作，可靠性指标应符合本标准4.22条规定。4.20装配4.20.1对于振动器所有的加工零件，经检查必须合格，配套件、外购件除有合格证明书外，必须经抽检合格，方可进行装配。4.20.2振动棒零件装配前应清洗干净，并在专门的装配室内用专门的工具进行。4.21质量保证用户在遵守运输、保管和使用规则的条件下，自制造厂发货之日起六个月内，使用积累不超过30h,如发现振动器因制造质量不良而发生损坏或不能正常工作，制造厂应负责免费修理，更换损坏零件，易损件除外。4.22振动器性能与质量分等见表2。表2等级项目合格品一等品质量指标ZDN 421.41.55ZDN 501.41.55ZDN602.02.20振动器单位质量生产率ZDN702.02.20系数，m3/(hkg)ZDN 852.02.20ZDN1002.22.45ZDN1252.22.45ZDN1502.22.45噪声，dB(A)8580手持部位不舒适度，g96振动器在额定电压下启动时间，s64.5自行操纵特性无开关振动器自沉人混凝土时间，s86可靠性指标（一次无故障寿命），h601005试验方法5.1振动棒直径尺寸测定5.1.1检测量具3
